उत्पाद विवरण:
|
| शर्त: | नया | पावर टाइप: | बिजली की मोटर |
|---|---|---|---|
| ड्रिलिंग गहराई: | 150 मीटर | होल दइया: | 37-47mm |
| आउटपुट टोक़: | 72-275N.M | घूमने की रफ़्तार: | 500-1700 आरपीएम |
| रॉड दीया: | 33 / 43mm | ड्रिल पाइप LENGTH: | 1500 मिमी |
| पूर्ण क्षमता: | 30 नं | इंजन की शक्ति: | 380V / 18.5 kw |
| कीचड़ पंप दबाव: | ३ मपा | वजन: | 500 KG है |
| रंग: | स्वनिर्धारित | आयाम-मस्त: | 1700 * 400 * 300 मिमी |
| हाई लाइट: | कोर ड्रिलिंग मशीन,हाइड्रोलिक कोर ड्रिलिंग मशीन |
||

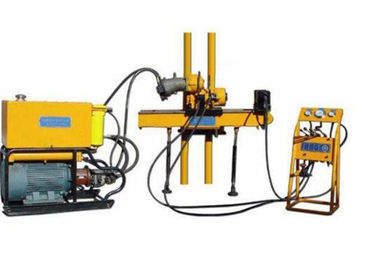

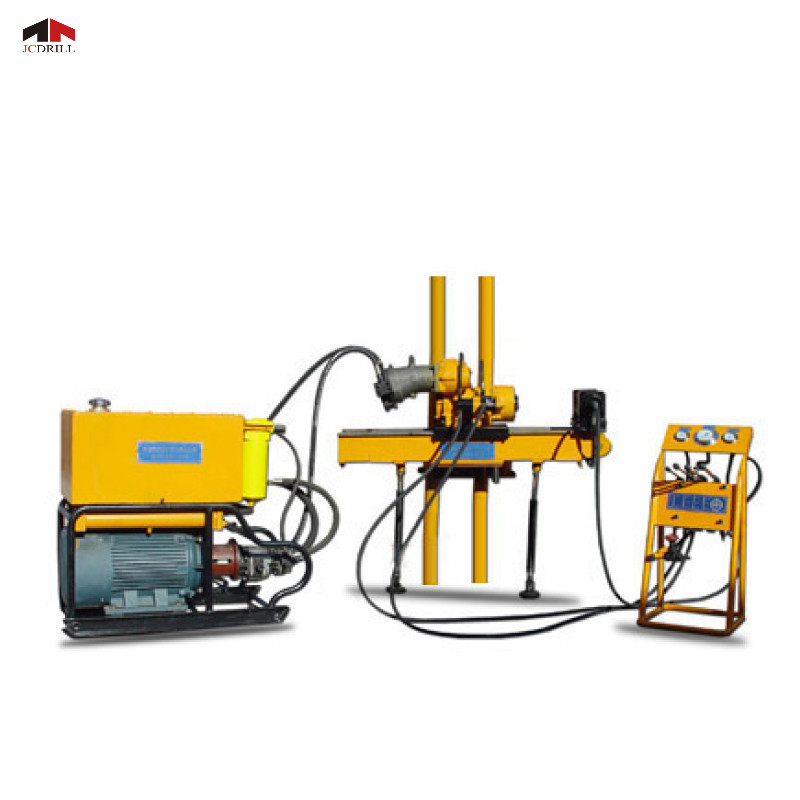

सुरंग परियोजना के लिए 150M पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन इलेक्ट्रिक मोटर
आवेदन

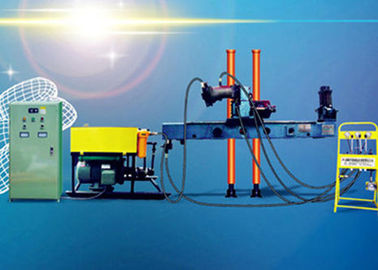

सुरंग कोर ड्रिलिंग रिग, एक विशेष पंप के साथ, सुरंग ड्रिलिंग उपकरण का मुख्य घटक है।पंप जमीन के ऊपर उपयोग किए गए के साथ समान है।हालांकि, सुरंग कोर ड्रिलिंग रिग के लिए कुछ विशेष आवश्यकता है।इसके चार भाग होते हैं: मुख्य मशीन, नियंत्रण मंच, बिजली इकाई और तेल टैंक।चारों को लचीले कंडेक्ट के माध्यम से एक साथ जोड़ा जाता है।
सुरंग कोर ड्रिलिंग रिग काम करने के लिए, इसे एक कक्ष खोदना होगा।इसके आकार के लिए, यह निर्भर करता है।कुछ छोटे ड्रिलिंग रिग्स के लिए, चैम्बर की खुदाई करने की कोई आवश्यकता नहीं है और ड्रिलिंग रिग स्वयं सुरंग के साथ यात्रा कर सकता है।
विशेषताएँ
1. यह संरचना में अलग है, आकार में छोटा है, वजन में हल्का है, आंदोलन में लचीला है और ऑपरेशन में सुविधाजनक है।
2. हाइड्रोलिक पंप ऑपरेटिंग सिस्टम के माध्यम से विस्फोट प्रूफ इलेक्ट्रिक मोटर द्वारा संचालित होता है, फिर हाइड्रोलिक पंप ड्रिल हेड को घुमाने के लिए हाइड्रोलिक मोटर को लागू करता है, और एक ही समय में ड्रिल सिर के आंदोलन को तेल सिलेंडर और चेन डबल गति द्वारा महसूस किया जाता है तंत्र।
3. हाइड्रोलिक चक झोंपड़ी और बिजली बंद संरक्षण के कार्य को पूरा कर सकते हैं।
4. मस्तूल का फिसलने और विस्तार और वापस लेने का कार्य जमीन या मंच को छूने के लिए मस्तूल के तल के लिए सुविधाजनक बनाता है, इस प्रकार ड्रिल रिग अधिक स्थिर होगा।
5. झूलते हाथ और मस्तूल लफंगे आंदोलन कर सकते हैं, जो बहु-कोण ड्रिलिंग के अनुरोध को पूरा करते हैं।
6. स्पिंडल घूमने की गति चौड़ी है और टॉर्क बड़ा है।
विशिष्टता
| नमूना | इकाई | JKY150 | JKY200 | JKY300 |
| गहराई की क्षमता | म | 150 | 200 रु | 300 |
| रॉड व्यास | मिमी | 33/43 | 33/43 | 33/43 |
| छेद व्यास | मिमी | 37-47 | 37-47 | 37-47 |
| होल एंगल रेंज | ° | 0-360 | 0-360 | 0-360 |
| आउटपुट रोटेशन की गति | आरपीएम | 500-1700 रु | 500-1700 रु | 720-1800 |
| आउटपुट टोक़ | एन.एम. | 72-275 | 80-280 | 90-320 |
| स्ट्रोक खिलाओ | मिमी | 500 | 850 | 900 है |
| पूर्ण क्षमता | केएन | ३० | ४० | ६० |
| मोटर मॉडल-तेल पंप | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
| इंजन की शक्ति | वी / क्वाड | 380 / 18.5 | 380 / 18.5 | 380/37 |
| मोटर मॉडल-मड पंप | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
| हाइड्रोलिक मोटर | L6V55 | L6V55 | L6V80 | |
| हाइड्रोलिक पंप | सीबीएफ-एफ 50-10 | सीबीएफ-एफ 50-10 | सीबीएफ-एफ 80-10 | |
| तेल का पोत | 80 एल | 80 एल | 150 एल | |
| मड पंप मॉडल | DA-120 | DA-120 | BWJ-80 | |
| कीचड़ पंप प्रवाह दर | एल / मीम | 120 | 120 | .० |
| कीचड़ पंप दबाव | मपा | ३ | ३ | ३ |
| वजन-मस्त | किलोग्राम | 160 | 260 | 380 |
| आयाम-मस्त | मिमी | 1700 * 400 * 300 | 1600 * 400 * 300 | 1600 * 400 * 300 |
| वजन-ऑपरेशन पैनल | किलोग्राम | ५ 58 | ६० | ६० |
| आयाम-ऑपरेशन पैनल | मिमी | 610 * 1050 * 530 | 610 * 1050 * 530 | 610 * 1050 * 530 |
| वजन-पावर स्टेशन | किलोग्राम | 275 है | 280 | 450 है |
| आयाम-पावर स्टेशन | मिमी | 1330 * 900 * 450 | 1330 * 900 * 450 | 1340 * 1010 * 560 |
