उत्पाद विवरण:
|
| मॉडल संख्या: | AK60 | ड्रिल रॉक कठोरता: | एफ = 6-20 |
|---|---|---|---|
| प्रकार: | रोटरी ड्रिलिंग रिग | प्रयोग: | लंगर ड्रिलिंग, निर्माण |
| ड्रिलिंग गहराई: | 60m | ड्रिलिंग व्यास: | 90-150mm |
| हवा की खपत: | 16-40m3 / मिनट | ड्रिलिंग पाइप की लंबाई: | 1500 मिमी |
| होल एंगल रेंज: | 0-360 ° | रोटरी की गति: | 30-60 आर / मिनट |
| रोटरी टोक़: | 1500N.M | वोल्टेज: | 12 वी |
| शक्ति: | 12kw | वजन: | 65kgs |
| हाई लाइट: | क्रॉलर माउंटेड ड्रिल रिग,निर्माण उपकरण ड्रिलिंग |
||
लाइट वेट कंस्ट्रक्शन इंजीनियरिंग एंकर ड्रिलिंग नीचे होल उपकरण आईएसओ / सीई AK60
डीजल इंजन और इलेक्ट्रिक मोटर ड्राइव उपलब्ध है
आवेदन

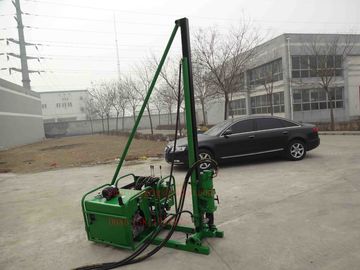

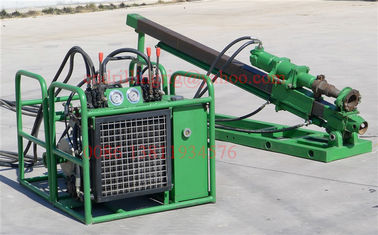

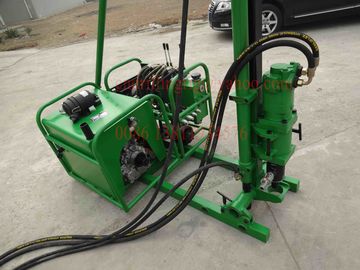

AK-60 निर्माण लंगर ड्रिलिंग रिग एक पूर्ण हाइड्रोलिक संचालित शीर्ष ड्राइव पावर हेड ड्रिल है।इस इंजीनियरिंग ड्रिलिंग रिग का उपयोग जल विद्युत स्टेशन, रेलवे या राजमार्ग परियोजनाओं, साथ ही जल निकासी छेदों के किनारे पर भारी शुल्क प्रचलन लंगर छेद को ड्रिल करने के लिए किया जाता है।भूगर्भीय आपदा, जैसे भूस्खलन और चट्टान के ढहने आदि को रोकने या हल करने के लिए भी इसका उपयोग किया जाता है। इसके अलावा, इसका उपयोग छोटे आकार के पानी को अच्छी तरह से और उच्च दबाव वाले जेट ग्राउटिंग छेद को ड्रिल करने के लिए भी किया जाता है।रिग पहले से ही विभिन्न परियोजनाओं जैसे कि युन्नान, गुआंग्शी, सिचुआन, गुइझोऊ और हुबेई प्रांतों में स्थित है, और एक्सप्रेसवे के साथ-साथ निनबो-एसवाई-वानजाउ (झेजियांग में), हुआंगशान-हांगझू (झेजियांग) में व्यापक रूप से उपयोग किया जाता है। डाली-बोशन (युन्नान में)। चीन में मध्यम-ड्यूटी एंकरिंग-रीइन्फोर्सिंग परियोजनाओं के लिए यह पहली प्राथमिकता बन गई है।
विशेषताएँ
1. निर्माण ड्रिलिंग रिग में महान ड्रिलिंग क्षमता, आवेदन की विस्तृत श्रृंखला, तेजी से ड्रिलिंग गति और उच्च ड्रिलिंग दक्षता है, साथ ही दुर्घटना को नष्ट करने की शक्तिशाली क्षमता भी है।
2. शीर्ष ड्राइव पावर हेड के आउटपुट स्पिंडल में विस्तार तंत्र प्रभावी ढंग से ड्रिलिंग उपकरण की सुरक्षा करता है।यह शीर्ष झुकाव पावर हेड और होल टॉप प्लेट को विपरीत दिशा की ओर सेट करते हुए, छेद झुकाव कोण रेंज और ड्रिल ऊंचाई कोण छेद बढ़ा सकता है।
3. ड्रिल फ्रेम पर फ्रंट-माउंटेड एडजस्टेबल कॉलम का एक सेट मास्ट फ्रंट-एंड की ऊंचाई को समायोजित करने के लिए उपयोग किया जाता है, जो काम करने की स्थिति के साथ संरेखित करना सुविधाजनक बनाता है।
4. रिग संरचना अलग समूह डिजाइन है, यह अच्छी असमानता, तेजी से और सुविधाजनक माउंट और परिवहन, बेहतर काम के माहौल और कम श्रम शक्ति के साथ-साथ रिमोट कंट्रोल और संचालन का आश्वासन देता है।
5. सहायक भागों (क्षैतिज धुरा और buckles) के साथ ड्रिल फ्रेम के बिना मस्तूल को तुरंत मचान पर तय किया जा सकता है, जिससे रिग वेट और फास्टनर परिवहन को बहुत कम करना संभव हो जाता है।
6. आयातित हाइड्रोलिक मोटर, अन्य मुख्य असेंबली अधिमान्य रूप से चयनित घर का बना प्रतिष्ठित और उच्च गुणवत्ता वाले उत्पाद इसकी स्थिर चल रहे प्रदर्शन, विश्वसनीय उत्पाद की गुणवत्ता और लंबी सेवा जीवन सुनिश्चित करते हैं।पहनने के भागों के मानकीकरण और श्रृंखलाकरण की उच्च श्रेणी के कारण इसकी अच्छी विनिमेयता है।
7. पूर्ण हाइड्रोलिक ड्राइव और संचालित, stepless पारी, सरल काम, सुविधाजनक बनाए रखने और कुछ पहने भागों।
8. इसका उपयोग विभिन्न ड्रिलिंग विधि जैसे कार्बाइड बिट ड्रिलिंग, गुस्सा ड्रिलिंग, डीटीएच हथौड़ा ड्रिलिंग, अनुवर्ती आवरण ड्रिलिंग आदि के साथ किया जा सकता है।
विनिर्देश
| ड्रिलिंग क्षमता | AK60 (इंजन पावर) |
| प्रकार | हाइड्रोलिक (4part) |
| गहराई का छेद | 60 मीटर |
| छेद व्यास | Φ70-Φ150 मिमी |
| ड्रिलिंग रॉड (व्यास × लंबाई) | 76 मिमी * 1500 मीटर / 89 × 1500 मिमी |
| होल एंगल रेंज | 0-360 ° |
| टॉप ड्राइव पावर हेड की आउटपुट स्पीड | 30-60 आर / मिनट |
| टॉप ड्राइव पावर हेड का आउटपुट टॉर्क | 1500 एनएम |
| टॉप ड्राइव पावर हेड का फीडिंग स्ट्रोक | 1800 मिमी |
| मस्त स्लाइड स्ट्रोक | 500 मिमी |
| शीर्ष ड्राइव पावर हेड की अधिकतम उठाने की क्षमता | 40 केएन |
| शीर्ष ड्राइव पावर हेड की अधिकतम जोर बल | 15 केएन |
| हाइड्रोलिक प्रणाली का रेटेड दबाव | 20 एमपीए |
| ड्रिलिंग गाइड प्रकार | हाइड्रोलिक सिलेंडर फ़ीड |
| हाइड्रोलिक क्लैंप | उपलब्ध |

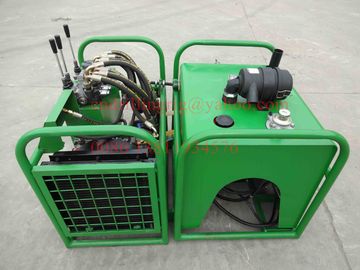

| इंजन / मोटर | किपोर |
| प्रकार | 4-स्ट्रोक, प्रत्यक्ष इंजेक्शन |
| सिलेंडर | दो-सिलेंडर, वी-ट्विन |
| शीतलन प्रणाली | वातानुकूलित |
| नमूना | केडी 2 वी 86 एफ |
| शक्ति | 12 किलोवाट |
| काम करने की गति | 3600rpm |
| वजन | 65 किग्रा |
| हाइड्रोलिक प्रणाली | गियर पंप |
| प्रकार | गियर पंप (3 यूनियन पंप) |
| प्रवाह की दर | 16/12/5 एल / मिनट |
| दबाव | 18 एमपीए |
पैकिंग और वितरण
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रख-रखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स नए में उपयोग किए जाएंगे स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों
