उत्पाद विवरण:
|
| मॉडल संख्या: | AK100 | ड्रिल रॉक कठोरता: | एफ = 6-20 |
|---|---|---|---|
| प्रकार: | रोटरी ड्रिलिंग रिग | प्रयोग: | लंगर ड्रिलिंग, निर्माण |
| ड्रिलिंग गहराई: | 100 मीटर | ड्रिलिंग व्यास: | 90-200mm |
| हवा की खपत: | 16-40m3 / मिनट | ड्रिलिंग पाइप की लंबाई: | 1500 मिमी |
| होल एंगल रेंज: | 0-360 ° | रोटरी की गति: | 30-80 आर / मिनट |
| रोटरी टोक़: | 6000N.m | वोल्टेज: | 12 वी |
| शक्ति: | 24KW | वजन: | 300kgs |
| हाई लाइट: | क्रॉलर माउंटेड ड्रिल रिग,anchor drilling rig |
||
स्लैप रेनफोर्समेंट पोर्टेबल एंकर ड्रिलिंग स्टिग शिफ्ट विथ स्टेपलेस शिफ्ट हाइड्रोलिक ड्राइव AK100
डीजल इंजन और इलेक्ट्रिक मोटर ड्राइव उपलब्ध है
आवेदन

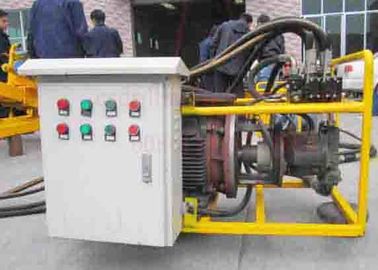

AK100 पोर्टेबल एंकरिंग ड्रिलिंग रिग एक पूर्ण हाइड्रोलिक पावर हेड मशीन है।यह करने के लिए लागू होता है
जल विद्युत स्टेशन, रेलवे, राजमार्ग के लिए बड़े टन टेंशन एंकरिंग छेद का निर्माण,
भूस्खलन की रोकथाम और चट्टान के ढहने के लिए जल निकासी छेद और भूगर्भिक आपदा।ये भी
छोटे आकार के पानी को अच्छी तरह से और उच्च दबाव वाले जेट ग्राउटिंग छेद को ड्रिल करने के लिए उपयोग किया जाता है।
विशेषताएँ
1. यह महान ड्रिलिंग क्षमता, आवेदन की व्यापक रेंज, तेजी से ड्रिलिंग गति और उच्च ड्रिलिंग दक्षता, साथ ही दुर्घटना को नष्ट करने की शक्तिशाली क्षमता है।

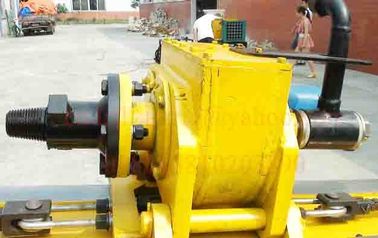

2. शीर्ष ड्राइव पावर हेड के आउटपुट स्पिंडल में विस्तार तंत्र ड्रिलिंग उपकरण की सुरक्षा करता है
प्रभावी रूप से।यह शीर्ष झुकाव पावर हेड और होल टॉप प्लेट को सेट करते हुए छेद झुकाव कोण सीमा और ड्रिल ऊंचाई कोण छेद बढ़ा सकता है।
उल्टी दिशा।
3. ड्रिल फ्रेम पर फ्रंट-माउंटेड एडजस्टेबल कॉलम का एक सेट मास्ट फ्रंट-एंड की ऊंचाई को समायोजित करने के लिए उपयोग किया जाता है, जो काम करने की स्थिति के साथ संरेखित करना सुविधाजनक बनाता है।
4. रिग संरचना अलग समूह डिजाइन है, यह अच्छी असमानता, तेजी से और सुविधाजनक माउंट और परिवहन, सबसे अच्छा काम के माहौल और कम श्रम शक्ति के साथ ही रिमोट कंट्रोल और
ऑपरेशन।
5. रिग संरचना अलग समूह डिजाइन है, यह अच्छी असमानता, तेजी से और सुविधाजनक माउंट का आश्वासन देता है
और परिवहन, बेहतर कामकाजी वातावरण और कम श्रम शक्ति के साथ-साथ रिमोट कंट्रोल और संचालन।
6. आयातित हाइड्रोलिक मोटर, अन्य मुख्य असेंबली अधिमान्य रूप से चयनित घर का बना प्रतिष्ठित और उच्च गुणवत्ता वाले उत्पाद इसकी स्थिर चल रहे प्रदर्शन, विश्वसनीय उत्पाद की गुणवत्ता और लंबी सेवा जीवन सुनिश्चित करते हैं।
पहनने के भागों के मानकीकरण और श्रृंखलाकरण की उच्च श्रेणी के कारण इसकी अच्छी विनिमेयता है।
7. पूर्ण हाइड्रोलिक ड्राइव और संचालित, stepless पारी, सरल काम, सुविधाजनक बनाए रखने और कुछ पहने भागों।
8. इसका उपयोग विभिन्न ड्रिलिंग विधि जैसे कार्बाइड बिट ड्रिलिंग, गुस्सा ड्रिलिंग, डीटीएच हथौड़ा ड्रिलिंग, अनुवर्ती आवरण ड्रिलिंग आदि के साथ किया जा सकता है।
विनिर्देश
| गहराई की ड्रिलिंग | 60-120 मी |
| ड्रिलिंग व्यास | ¢ 250- mm 110 मिमी |
| ड्रिल व्यास | , 114 × 1500, × 89 × 1500 (मिमी) |
| ड्रिलिंग डुबकी | 0-180 ° |
| पावर हेड आउटपुट स्पीड (सकारात्मक और नकारात्मक) | 5-42 (कम) आर / मिनट 5-90 (अपस्केल) आर / मिनट |
| बिजली सिर के रेटेड उत्पादन टोक़ | 6000NM |
| पॉवर हेड स्ट्रोक | 1800 मिमी |
| मास्ट स्लिप स्ट्रोक | 500 मिमी |
| पावर हेड लिफ्टिंग बल | 55KN |
| पावर हेड सबसे बड़ी खिला बल | 40KN |
| हाइड्रोलिक प्रणाली ने दबाव डाला | 18Mpa |
| इंजन की शक्ति | 37KW |
| मेजबान आयाम | 3450 × 1750 × 1500 (मिमी) |
| रिग वजन | 2500 किग्रा |
| अधिकतम विघटन भार | 300 किग्रा |
पैकिंग और वितरण
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रख-रखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स नए में उपयोग किए जाएंगे स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों
व्यक्ति से संपर्क करें: Ms. Sekura Yu
दूरभाष: +8613811398425
फैक्स: 86-10-57159802
