उत्पाद विवरण:
|
भूविज्ञान ड्रिल किया गया: | सभी प्रकार | छेद व्यास: | 90-325mm |
---|---|---|---|
छेद गहराई: | 200 मीटर | ड्रिल पाइप व्यास: | 76/89/102/114 |
ड्रिल पाइप LENGTH: | 3000 मिमी | अधि। फोर्स: | 12ton |
अधिकतम गति: | 18 मी / मिनट | ||
हाई लाइट: | 200 मीटर ट्रक घुड़सवार पानी ड्रिलिंग रिग,आईएसओ ट्रक घुड़सवार पानी ड्रिलिंग रिग,पूर्ण हाइड्रोलिक अच्छी तरह से ड्रिलिंग ट्रक 200 मीटर |
पूर्ण हाइड्रोलिक 200 मीटर पानी खैर ड्रिलिंग मशीन
CSD200 ट्रक माउंटेड ड्रिलिंग रिग ड्रिलिंग में सभी प्रकार के फॉर्मेशन में ड्रिलिंग कर सकते हैं मृदु ड्रिलिंग और हवा में रॉक ड्रिलिंग में डीटीएच हथौड़ा, रॉक ड्रिलिंग में डीटीएच हैमर लगाया जाता है, स्लैग को हवा के दबाव से छुट्टी दी जाती है और ऑफस्टेज दक्षता पारंपरिक रोटरी ड्रिलिंग से दस गुना अधिक है ।
विनिर्देश
1 | भूविज्ञान ड्रिल किया गया | सभी प्रकार | |
२ | ड्रिलिंग प्रकार | डीटीएच और मड रोटरी | |
३ | ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक | |
४ | छेद व्यास | मिमी | Φ90- 25325 |
५ | छेद गहराई | म | 200 रु |
६ | रोटेशन टोक़ | एनएम | 4800 |
। | घूमने की रफ़्तार | आरपीएम | 0-102 है |
। | ड्रिल पाइप व्यास | मिमी | 76,89,102,114 |
९ | ड्रिल पाइप की लंबाई | मिमी | 3000 |
१० | मैक्स।उठाने की शक्ति | टन | १२ |
1 1 | मैक्स।फ़ीड गति | एम / मिनट | १। |
१२ | स्ट्रोक खिलाओ | मिमी | 3400 |
चरखी | |||
१३ | लहरा के बल उठाने | टी | 0.8 |
१४ | स्टील वायर रस्सी की लंबाई (उपकरण चरखी) | म | 100 |
यन्त्र | |||
१५ | डीजल इंजन प्रकार | युहाई | |
१६ | रेटेड हॉर्स पावर | किलोवाट | 81 |
१। | विद्युत प्रणाली | वी | २४ |
कंप्रेसर की आवश्यकता (वैकल्पिक) | |||
१। | कंप्रेसर प्रकार | रोटरी पेंच / जंगम | |
१ ९ | दबाव आवश्यक है | एमपीए | 1.2-3.0 |
२० | हवा की खपत | m / मिनट | 11-35 |
ट्रक | |||
२१ | उत्पादक | फोटन एओलिंग | |
२४ | रेटेड हॉर्स पावर | हिमाचल प्रदेश | 168 |
२५ | डिस्चार्ज स्टैंडर्ड | यूरोपीय संघ -5 | |
२६ | ड्राइव के प्रकार | 4X2 है | |
२। | अधिकतम चाल | किमी / घंटा | 95 |
२। | स्टीयरिंग व्हील | बाएं / दाएं (वैकल्पिक) | |
कीचड़ पंप | |||
२ ९ | प्रकार | हाइड्रॉलिक | |
३० | नमूना | BW450 | |
३१ | आघात | मिमी | 110 है |
32 | विस्थापन | एल / मिन | 450 है |
३३ | निर्वहन दबाव (एमपीए) | एमपीए | ५ |
34 | सक्शन ट्यूब व्यास | मिमी | 89. है |
३५ | डिस्चार्ज पाइप का व्यास | मिमी | ५१ |
३६ | लाइनर व्यास | मिमी | 80 |
आयाम | |||
३। | शुद्ध वजन | किलोग्राम | 10800 रु |
38 | शिपिंग लंबाई | मिमी | 9100 रु |
३ ९ | शिपिंग चौड़ाई | मिमी | 2550 है |
40 | शिपिंग ऊंचाई | मिमी | 3400 |

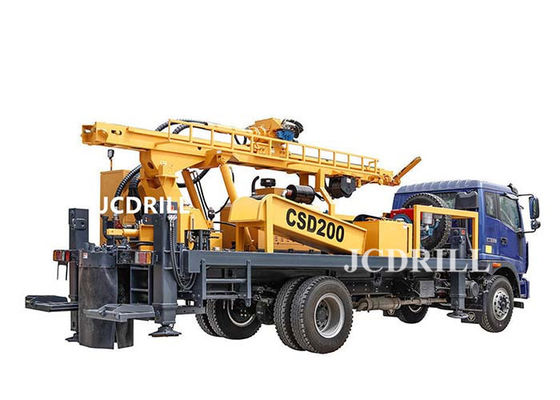

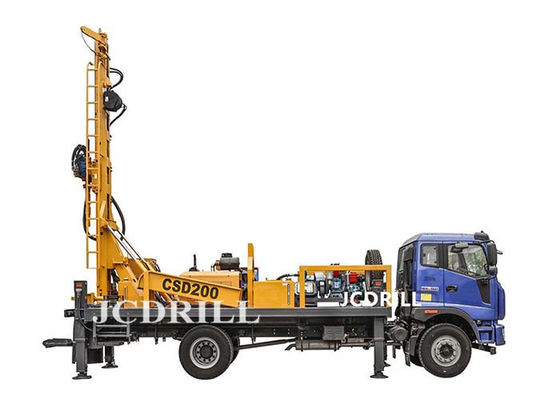

चित्रों
विशेषताएँ
1. ड्रिलिंग रिग एयर डीटीएच हैमर ड्रिलिंग और कीचड़ ड्रिलिंग का उपयोग कर सकते हैं।2. केंद्रीकृत नियंत्रण कंसोल प्रत्येक हेरफेर और नियंत्रण के लिए उपयुक्त है।तेजी से खींचने और उठाने से सहायक समय कम हो जाता है और कार्य क्षमता में वृद्धि होती है।
3. ट्रक चेसिस ब्रांड FOTON के 4X2 या 4x4 विशेष क्रेन चेसिस को गोद लेती है और चेसिस पर ट्रांसफर केस, गियरबॉक्स, डबल-चरखी इकाई, मिट्टी पंप, टर्नटेबल, ड्रिलिंग टॉवर, फीड सिस्टम स्थापित किया जाता है।
4. यह दिशात्मक परिसंचरण के साथ एक हाइड्रोट्रॉफी ड्रिलिंग रिग है।यह BW450 मिट्टी पंप से सुसज्जित है जो घोल को धुलाई द्रव के रूप में अपनाता है और उपयुक्त ड्रिलिंग बिट से लैस होने पर मिट्टी, रेत और चट्टान पर ड्रिल कर सकता है।
5. ड्रिलिंग रिग की शक्ति एक Yuchai इंजन से आती है, 81kw Yuchai इंजन बड़े विस्थापन उच्च दबाव सवार पंप चलाता है और यह शक्तिशाली गतिशील और स्थिर प्रदर्शन की विशेषता है।
6. रोटरी सिर, रोटेशन की गति 0-115rpm stepless समायोजन और रोटरी टोक़ 4800Nm है।7. पुलिंग बल को नियंत्रित और नियंत्रित किया जा सकता है, जो मशीन को डीप होल ड्रिलिंग के अनुकूल बनाते हैं।
8. यह एक जनरेटर स्थापित कर सकता है जो रात में काम के लिए वेल्डिंग या रोशनी के लिए सुविधाजनक है।
9। मेन चरखी रिग पर उपलब्ध होती है, इसलिए यह उच्च दक्षता है जब रिग कीचड़ की चट्टान पर और अपक्षय गठन पर होती है।
10. रिग की मुख्य ड्राइव हाइड्रॉलिक है और चार लैंडिंग पैर और ड्रिलिंग टॉवर हाइड्रोलिक नियंत्रित हैं।स्थानांतरण मामले और कीचड़ पंप क्लच प्रणाली भी हाइड्रोलिक संचालित हैं।
11। उपकरण चरखी चरखी सहायक उठाने और आवरण के लिए उपयोग किया जाता है, 1.5T का वैकल्पिक मुख्य चरखी बल, 100 मीटर की रस्सी की लंबाई।
12. हाइड्रोलिक सहायक कार्य गाइड एक्सटेंशन, बूम स्विंग, बूम लिफ्ट, गाइड डंपिंग के लिए आसान और कुशल हैं।
कीमत में 13.Competitive, रखरखाव की कम लागत।
