उत्पाद विवरण:
|
| मॉडल संख्या: | कोर बैरल बीक्यू हेड | प्रकार: | डबल कोर बैरल |
|---|---|---|---|
| मानक: | एक्यू बीक्यू एनक्यू मुख्यालय पीक्यू | प्रोडक्ट का नाम: | कोर बैरल असेंबली |
| आवेदन: | वायर लाइन कोर ड्रिलिंग | रंग: | काला |
| पैकेज: | लकड़ी के बॉक्स पैकेज | श्रृंखला: | डीसीडीएमए वायर लाइन क्यू सीरीज |
| वज़न: | 13.70 किग्रा | डायमटर्स: | बीसी एनसी एचसी पीसी बीसी 3 एनसी 3 एचसी 3 पीसी 3 टी सीरीज |
| लंबाई: | 1.5मी, 3मी | ||
| हाई लाइट: | बैरल असेंबली डायमंड कोर ड्रिलिंग टूल्स,बीक्यू डायमंड कोर ड्रिलिंग टूल्स,बीक्यू डायमंड ड्रिलिंग कोर बैरल असेंबली |
||

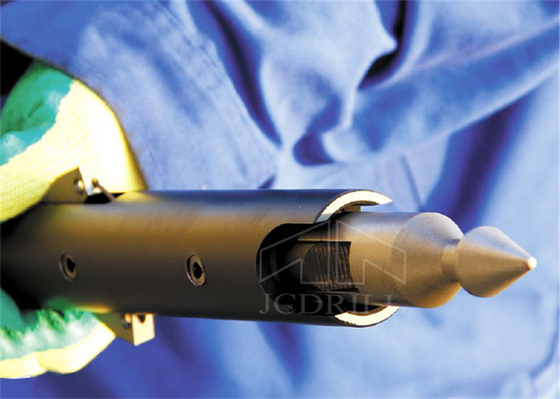

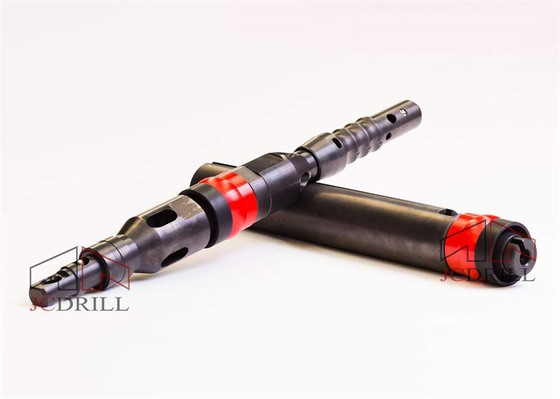

बीक्यू डायमंड कोर बैरल असेंबली आंतरिक और बाहरी ट्यूब और वायरलाइन सिस्टम में ओवरशॉट
>> परिचय
एक वायरलाइन कोरिंग सिस्टम में कोर बैरल असेंबली और ओवरशॉट असेंबली शामिल है। कोर बैरल असेंबली आंतरिक ट्यूब समूह और बाहरी ट्यूब समूह से बना है। आंतरिक और बाहरी ट्यूबों की मानक लंबाई 1.5 मीटर और 3 मीटर है।
हेड असेंबली प्रदान करती है: आंतरिक ट्यूब असेंबली के सम्मिलन और पुनर्प्राप्ति की अनुमति देने के लिए स्पीयरपॉइंट तंत्र को लैचिंग और पिवोटिंग, आंतरिक ट्यूब को स्थिर रहने और ड्रिलिंग, द्रव दबाव संचालन संकेत और द्रव नियंत्रण वाल्व के दौरान नमूना क्षति से बचने के लिए एक असर असेंबली।
सभी हेड असेंबलियों में एक शट ऑफ वाल्व असेंबली शामिल होती है जो ड्रिल ऑपरेटर को एक तरल दबाव संकेत प्रदान करती है जब वाल्व के सदस्यों को संकुचित किया जाता है, जो एक पूर्ण या अवरुद्ध आंतरिक ट्यूब का संकेत देता है।
कोर बैरल असेंबली आंतरिक-ट्यूब समूह और बाहरी-ट्यूब समूह से बना है। आंतरिक-ट्यूब समूह से बना है:हेड असेंबली, इनर ट्यूब, कोर लिफ्टर केस, कोर लिफ्टर, स्टॉप रिंग।
आंतरिक-ट्यूब समूह ड्रिलिंग प्रक्रिया के दौरान मुख्य नमूना एकत्र करता है और बाहरी-ट्यूब समूह से स्वतंत्र होता है।बाहरी-ट्यूब समूह शेष कोर बैरल घटकों से बना है:

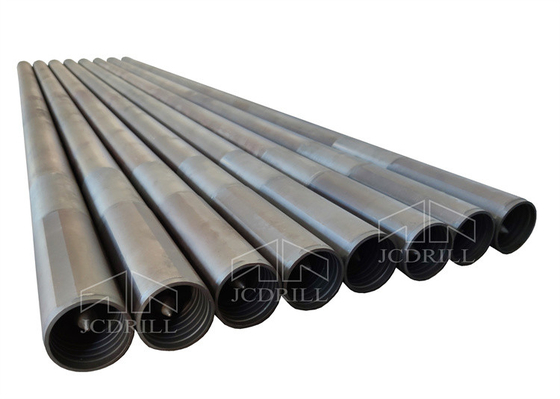

लॉकिंग कपलिंग, एडॉप्टर कपलिंग, आउटर ट्यूब।
बाहरी-ट्यूब समूह हमेशा छेद के नीचे रहता है और ड्रिलिंग प्रक्रिया के दौरान आंतरिक-ट्यूब समूह रखता है।
| डबल ट्यूब सतह | ||||
| आकार (सतह अन्वेषण ड्रिल) | मीट्रिक प्रणाली (मिमी) | शाही प्रणाली (में) | ||
| छेद व्यास | कोर व्यास | छेद व्यास | कोर व्यास | |
| बीक्यू | 60 | 36.4 | 2.36 | 1.43 |
| एनक्यू | 75.7 | 47.6 | 2.98 | 1.88 |
| मुख्यालय | 96.1 | 63.5 | 3.78 | 2.5 |
| पी क्यू | 122.7 | 85 | 4.83 | 3.34 |
| ट्रिपल ट्यूब सतह | ||||
| एनक्यू3 | 75.7 | 45 | 2.98 | 1.78 |
| मुख्यालय3 | 96.1 | 61.1 | 3.78 | 2.41 |
| पीक्यू3 | 122.7 | 83 | 4.83 | 3.27 |
>> बीक्यू हेड असेंबली स्ट्रक्चर डायग्राम
| पहचान# | मद | डिक्रिप्शन | इकाई | वजन (किग्रा) |
| 1-25 | प्रधान सभा | बीक्यू-टीकेजेडसी | सेट | 5.06 |
| 1 | नोक | बीक्यू-टीके-एलएमटी | पीसी | 0.20 |
| 2 | डिटेंट स्प्रिंग | बीक्यू-टीके-डीडब्ल्यूटीएच | समूह | 0.01 |
| 3 | डिटेंट पिन | बीक्यू-टीके-डीडब्ल्यूएक्स | समूह | 0.02 |
| 4 | स्पीयरहेड पॉइंट बेस | बीक्यू-टीके-एमटीजेड | पीसी | 0.45 |
| 5 | कुंडी वापस लेने वाला मामला | बीक्यू-टीके-एचएसजी | पीसी | 0.9 |
| 6 | वसंत पिन | टीएक्सएक्स-11*26 | पीसी | 0.01 |
| 7 | स्प्रिंग पिन(2) | टीएक्सएक्स-10*42 | पीसी | 0.02 |
| 8 | कुंडी वसंत | बीक्यू-टीके-जेडएच | पीसी | 0.01 |
| 9 | कुंडी(2) | बीक्यू-टीके-टीकेबी | पीसी | 0.16 |
| 10 | वसंत पिन | टीएक्सएक्स-10*32 | पीसी | 0.01 |
| 1 1 | वसंत पिन | TXX-6*35 | जोड़ा | 0.01 |
| 12 | कुंडी आधार | बीक्यू-टीके-टीकेजेड | पीसी | 0.03 |
| 13 | ऊपरी कुंडी शरीर | बीक्यू-टीके-टीकेजे | पीसी | 0.6 |
| 14 | लैंडिंग शोल्डर | बीक्यू-टीके-एक्सजीएच | पीसी | 0.07 |
| 15 | निचला कुंडी शरीर | बीक्यू-टीके-एक्सजीजेटी | पीसी | 0.5 |
| 16 | स्टोवर लॉक नट | बीक्यू-टीके-टीजेएलएम | पीसी | 0.05 |
| 17 | धुरा | बीक्यू-टीके-जेडजेड | समूह | 0.6 |
| 18ए | शट-ऑफ वाल्व हार्ड | बीक्यू-टीके-एफपी | पीसी | 0.02 |
| 18बी | शट-ऑफ वाल्व सॉफ्ट | बीक्यू-टीके-एफपी-एच | पीसी | 0.02 |
| 19 | वॉशर का समायोजन(2) | बीक्यू-टीके-जेजीडी | पीसी | 0.1 |
| 20 | असर(2) | जेडसी-51203 | पीसी | 0.1 |
| 21 | धुरी झाड़ी | बीक्यू-टीके-जेडसीजेड | पीसी | 0.45 |
| 22 | कम्प्रेशन स्प्रिंग | BQ-TK-ZZTH | पीसी | 0.01 |
| 23 | वॉशर | बीक्यू-टीके-डीपी | पीसी | 0.01 |
| 24 | स्वत: लॉक होने वाला नट | ZSLM-M16 | पीसी | 0.01 |
| 25 | भीतरी ट्यूब टोपी | बीक्यू-टीके-एनजीजेटीजेडसी | पीसी | 0.78 |
| 25ए | भीतरी ट्यूब टोपी | बीक्यू-टीके-एनजीजेटीजेडसी | पीसी | 0.7 |
| 25बी | ग्रीस फ़िटिंग | ZYZ-M6*1 | पीसी | 0.01 |
| 25सी | गेंद | जीक्यू-22 | पीसी | 0.04 |
| बताने वाले 25D | वाल्व बॉडी की जाँच करें | बीक्यू-टीके-वित्तीय वर्ष | पीसी | 0.04 |
>> पैकेज और शिपमेंट
>> हमारे बारे में
|
JCDRILL उपयोगकर्ताओं को उच्च गुणवत्ता वाले खनन और ड्रिलिंग समाधान प्रदान करता है, हम हमेशा "गुणवत्ता से जीवन रक्षा, क्रेडिट द्वारा विकास" की रणनीतिक अवधारणा पर ध्यान केंद्रित करते हैं।
हमने रॉक ब्लास्टिंग ड्रिलिंग रिग, वाटर वेल ड्रिलिंग रिग, डायमंड कोर ड्रिलिंग रिग, एंकर ड्रिलिंग रिग, और रिलेटिव एक्सेसरीज और ड्रिलिंग सेवाओं के अनुसंधान, विकास और उत्पादन में विशिष्टता प्राप्त की है।हमारी उन्नत तकनीक, उत्कृष्ट उपकरण, सख्त परीक्षण साधन और अच्छी सेवा नेटवर्क के साथ सभी ग्राहकों के लिए लगातार पेशेवर ड्रिलिंग समाधान प्रदान करते हैं, जो हमारे ब्रांड "जेसीडीआरआईएल" को बाजार की एक अच्छी छवि स्थापित करते हैं, अब, हम उत्पादों का घरेलू बाजार का 50% हिस्सा है और हमारे पास है 40 से अधिक देशों में निर्यात किया गया है, और हमने नवंबर, 2002 में ISO9001: 2000 से सम्मानित किया।
उत्कृष्ट तकनीक और ठोस बाजार सेवा क्षमताओं के साथ, हमारे पास एक ध्वनि विपणन प्रणाली और उत्कृष्ट सेवा समर्थन प्रणाली है, जो हमें देश और विदेश दोनों में ग्राहकों का विश्वास जीतने में मदद करती है, हम उच्च गुणवत्ता वाले पेशेवर एयर कंप्रेसर समाधान और रिश्तेदार के साथ ड्रिलिंग रिग उपयोगकर्ताओं को प्रदान कर सकते हैं। बिक्री के बाद सेवा भी।
|
