| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JCD1000 |
| एमओक्यू: | 1set |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 2000Set |

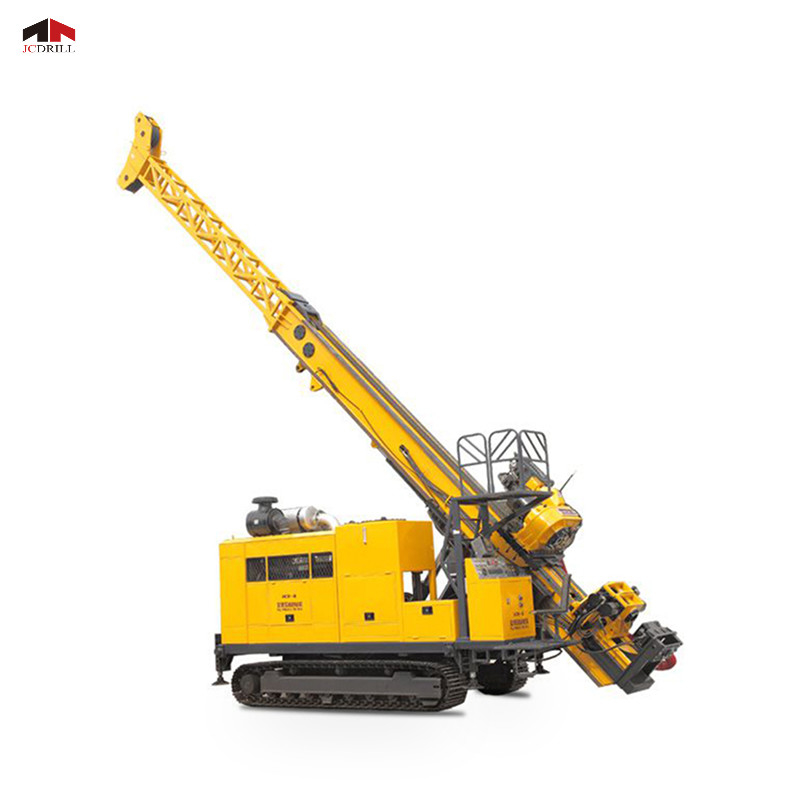

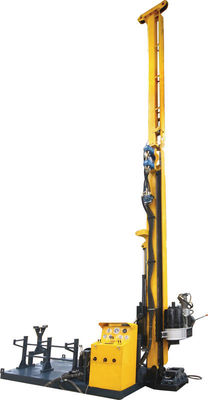

क्रॉलर स्किड और ट्रेलर पर घुड़सवार पूर्ण हाइड्रोलिक डायमंड कोर ड्रिल रिग
आवेदन पत्र
पूर्ण हाइड्रोलिक और रोटेटर के JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग ने वायर-लाइन कोरिंग की तकनीक को अपनाया, दुनिया में विकसित देशों में ठोस खनिज जमा पूर्वेक्षण के लिए प्रमुख प्रकार का रिग रहा है।यह चीन में ड्रिलिंग तकनीक और ड्रिलिंग उपकरण की विकासशील दिशा भी है। इस प्रकार के हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग आयातित उत्पादों को प्रतिस्थापित कर सकते हैं।
विशेषताएँ
इसे भूविज्ञान, धातु विज्ञान, कोयला, पेट्रोलियम, प्राकृतिक गैस, भूजल और अन्य उद्योगों की खोज और पूर्वेक्षण के लिए लागू किया जा सकता है।JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग एक श्रृंखला मोटर ड्राइविंग पंप से सुसज्जित है।रोटेटर की फीडिंग और लिफ्टिंग को 3.5 मीटर (11.5 फीट) स्ट्रोक के साथ सीधे धक्का देने वाले सिलेंडर की संरचना में संचालित किया जाता है।स्पिंडल का घूर्णन एकल इंजन द्वारा संचालित होता है।इसमें गति की सीमा के चार यांत्रिक बदलाव हैं, और गति को स्टीपल परिवर्तन के साथ हाइड्रोलिक रूप से समायोजित किया जा सकता है।हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग संरचना में सरल है।यह हल्का और स्थानांतरण के लिए आसान है;मस्तूल में जमीन को खिसकाने और छूने का कार्य है;स्पिंडल को हाइड्रोलिक सिलेंडर के साथ उठाया और उतारा गया;इसे परिवहन और स्थानांतरण के लिए मोड़ा जा सकता है।धुरी का छेद बड़े व्यास में होता है।
विनिर्देश
| JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग का डीजल इंजन | आदर्श | कमिंस 6BTA5.9-C180 (टर्बोचार्ज्ड और चार्ज वाटर कूल्ड) |
| विस्थापन | 5.9L (1.56 यूएस गैलन) | |
| शक्ति | 132Kw (180HP) | |
| रेटेड आरपीएम (फ़ैक्टरी सेटिंग) | 2200rpm | |
| हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग की ड्रिलिंग क्षमता | बीक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 1000 मीटर (3280 फीट) |
| एनक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 700 मीटर (2296 फीट) | |
| मुख्यालय भूवैज्ञानिक ड्रिल रिग | 500 मीटर (1640 फीट) | |
| पीक्यू हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 300 मीटर (984 फीट) | |
| रोटेशन मोटर | हाइड्रोलिक मोटर-चर निर्माता: SAUER-DANFOSS | |
| आरपीएम | चार शिफ्ट/स्टीपल 0-1100 आरपीएम बदलें | |
| अनुपात | पहला 14.422:1 दूसरा 8.171:1 तीसरा 4.519:1 चौथा 2.652:1 | |
| ड्रिल हेड JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग | हेड ओपनर | धुरी शैली, मैनुअल सक्रिय |
| हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन | |
| मैक्स।टोक़ हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 3700 एनएम · मी (2727 एलबीएफ · फीट) | |
| व्यास पकड़ो | 121 मिमी (4.76 इंच) | |
| मैक्स।धुरी की भारोत्तोलन क्षमता | 150 केएन(33720 एलबीएफ) | |
| मैक्स।फीडिंग पावर हाइड्रोलिक कोर ड्रिलिंग रिग | 60 केएन (13480 एलबीएफ) | |
| रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए हाइड्रोलिक पंप अक्षीय पिस्टन चर विस्थापन ट्रिपलएक्स पंप।लोड सेंसिंग सिस्टम के साथ। | निर्माता: DANFOSS पहला पंप: 148LPM 31.5MPa पर दूसरा पंप: 120LPM 28MPa पर तीसरा पंप: 50 LPM 16MPa पर | |
| क्षमता JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग | 310 एल (82 यूएस गैलन) | |
| उत्थापन बल (एकल तार) | 57kN(12814 lbf) (नंगे ड्रम) | |
| उत्थापन गति (एकल तार) | 38-70 मीटर / मिनट (नंगे ड्रम) | |
| लहरा हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
| स्टील वायर लंबाई | 50 मीटर (164 फीट) | |
| उत्थापन बल (एकल तार) | 1200 किलोग्राम (2646 पाउंड) (नंगे ड्रम) | |
| उत्थापन गति (एकल तार) | 60-90 मीटर / मिनट (नंगे ड्रम) | |
| स्टील वायर व्यास | 5.3 मिमी (0.2 इंच) | |
| स्टील वायर लंबाई | 1000 मीटर (3280 फीट) | |
| मस्त ऊंचाई | 9.6 मीटर (31.49 फीट) | |
| मस्त समायोजन कोण | 0°—90° | |
| ड्रिलिंग कोण | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | |
| फ़ीड खींचो | 15000 किग्रा (33075 पौंड) | |
| मस्तूल | फ़ीड जोर | 6000 किग्रा (13230 पौंड) |
| रॉड पुल | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |
| फीडिंग स्ट्रोक | 3500 मिमी (137.80 इंच) | |
| स्लिपेज स्ट्रोक | 600 मिमी (23.62 इंच) | |
| प्रकार | रेसिप्रोकेटिंग पंप ट्रिपलेक्स प्लंजर | |
| कीचड़ पंप | आदर्श | बीडब्ल्यू160/10 |
| सहलाना | 70 मिमी (2.76 इंच) | |
| स्राव दाब | 2.5, 4.0, 6.5, 10.0 एमपीए (363, 580, 943, 1450 पीएसआई) | |
| क्लैंपिंग स्कोप | 55.5-110 मिमी (2.19-4.33 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) | |
| वजन (मंच प्रकार) | 9300 किग्रा(20506 पौंड) | |
| अन्य | आयाम (एल × डब्ल्यू × एच) | 5100×2200×2650mm (200×86.6×104.3 इंच) |
| परिवहन मार्ग | क्रॉलर |
प्रदर्शन
सेवा
हमारी बिक्री के बाद सेवा प्रणाली में, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से पूर्ण नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, किसी भी रखरखाव परियोजना में प्रौद्योगिकी तिथि और समस्या समाधान समाधान और निवारक उपाय प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स का उपयोग नए में किया जाएगा स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पाद।
हम "एक उपकरण और एक मामला, अंतहीन सेवा प्रदान करते हैं, अर्थात् बिक्री के बाद सेवा आदेश की पुष्टि से शुरू होती है, उपकरण के कामकाजी जीवन के लिए अंतिम है।
