| ब्रांड नाम: | JCDRILLS |
| मॉडल संख्या: | AK120 |
| एमओक्यू: | 1set |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी / टी, एल / सी, डी / पी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 2000Set / वर्ष |
80 - 120 मीटर ड्रिलिंग डेप्थ ड्यूल टॉप ड्राइव ड्रिलिंग उपकरण फॉर द बिग डायमीटर एंकर पाइल होल्स AK120
डीजल इंजन और इलेक्ट्रिक मोटर ड्राइव उपलब्ध है
आवेदन

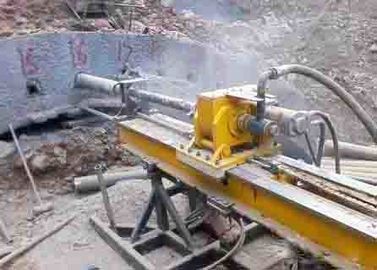

AK120 एंकर इंजीनियरिंग ड्रिलिंग रिग एक पूर्ण हाइड्रोलिक संचालित डुअल-टॉप ड्राइव पावर हेड ड्रिलिंग मशीन है।यह व्यापक रूप से बड़े प्रीटेंशन एंगल वायर होल, बड़े व्यास एंकर पाइल होल और ग्राउटिंग होल को वाटर पावर स्टेशन, एक्सप्रेसवे या रेलवे प्रोजेक्ट्स, साथ ही छोटे आकार के फाउंडेशन पाइल होल आदि में ड्रिल करने के लिए उपयोग किया जाता है।
विशेषताएँ
1. ड्यूल-टॉप ड्राइव पावर हेड विभिन्न ड्रिलिंग विधियों का एहसास करता है, जैसे:
2. जब ड्रिलिंग छेद मोटी (30) 50 मीटर) खंडित क्षेत्र या congeries, रियर पावर हेड इनर ड्रिलिंग उपकरण और DTH हथौड़ा के साथ जुड़ा हुआ है, टक्कर रोटरी ड्रिलिंग का एहसास करने के लिए, इस बीच, सामने की शक्ति घूमती है- छेद की दीवार की रक्षा के लिए आवरण।
3. जब एक छेद ड्रिलिंग में आसन्न overlying गठन, quicksand परत या गाद परत, आंतरिक ड्रिलिंग उपकरण परंपरागत रूप से रोटरी उपकरण या लंबे बरमा ड्रिलिंग उपकरण का उपयोग करते हैं, इस बीच, सामने की शक्ति सिर छेद दीवार की रक्षा के लिए अनुवर्ती आवरण घुमाता है।
4. जब अक्षत गठन में एक छेद ड्रिलिंग, केवल एक पावर हेड का उपयोग साधारण रोटरी ड्रिलिंग या पर्क्यूशन-रोटरी ड्रिलिंग के लिए किया जाता है।
5. यह उच्च लिफ्ट क्षमता और उत्पादन टोक़, मजबूत सुलझाने दुर्घटना क्षमता और उच्च ड्रिलिंग दक्षता सुविधाएँ।
6. यह छड़ और ब्रेकिंग मशीन के मशीनीकरण को अंजाम देता है, क्योंकि यह क्लैंप और ब्रेकआउट मशीन से सुसज्जित है, इसलिए यह श्रम शक्ति को कम कर सकती है और कार्य क्षमता बढ़ा सकती है।
7. बिल्डिंग ब्लॉक और संयुक्त संरचना डिजाइन के साथ-साथ जुड़वां हाइड्रोलिक पंप सिस्टम को मशीन में अपनाया जाता है, इसलिए इसमें अच्छी असुविधा, सुविधाजनक बढ़ते और निराशाजनक, और विशेष रूप से असुविधाजनक यातायात पर्वतीय क्षेत्रों में काम करने के लिए उपयुक्त है।
विनिर्देश
| गहराई की ड्रिलिंग | 120 ~ 80 मी |
| ड्रिलिंग व्यास | ¢ 110 ~ ¢ 250 मिमी |
| यात्रा से पहले पावर हेड मुआवजा | 400 मिमी |
| ड्रिलिंग डुबकी | -10 ~ 90 ° |
| बिजली सिर की गति | पावर हेड 3 ~ 130r / मिनट के बाद पावर हेड 3 ~ 22r / मिनट से पहले |
| पावर हेड अधिकतम टोक़ | पावर हेड 3500Nm पूर्व हेड 10000Nm के बाद पावर |
| पॉवर हेड स्ट्रोक | 1500 मिमी |
| मास्ट स्लिप स्ट्रोक | 600 मिमी |
| अनुशंसित ड्रिल विनिर्देशों | 1000 89 × 1000;1000 114 × 1000 |
| अनुशंसित आवरण विनिर्देशों | 1000 168 × 1000;1000 178 × 1000;¢ 194 × 1000 |
| बिजली सिर फ़ीड क्षमता | उठाने बल 100KN;दबाव में वृद्धि 52KN |
| झकझोरने वाला पल | 15KNm |
| मोटर प्रकार | Y180L-4 × 2 |
| कुल शक्ति | 44KW |
| हाइड्रोलिक प्रणाली ने दबाव डाला | 18Mpa |
| रिग कुल द्रव्यमान | 2500 किग्रा |
| अधिकतम विघटन गुणवत्ता | 400 किग्रा |
| मेजबान आयाम | एल × डब्ल्यू × एच 3500 × 1200 × 1600 मिमी |
पैकिंग और वितरण
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रख-रखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स नए में उपयोग किए जाएंगे स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों
