हाई पेनेट्रेशन स्पीड JKD252 के साथ इलेक्ट्रिक पावर हाइड्रोलिक अंडरग्राउंड कोर ड्रिल रिग
आवेदन
संकीर्ण स्थानों के लिए केडी श्रृंखला भूमिगत कोर ड्रिलिंग रिग की छोटी, कॉम्पैक्ट डिजाइन इसे संकीर्ण सुरंगों या दीर्घाओं में उपयोग के लिए आदर्श बनाती है।त्वरित और आसान स्थापित करने के लिए, केडी श्रृंखला कोर ड्रिलिंग रिग के मैकेनाइज्ड रॉड हैंडलिंग, हिंज-माउंटेड रॉड धारक, और रोटेशन यूनिट का मतलब लचीला, कुशल ड्रिलिंग है।
विशेषताएँ
1. यह संरचना में अलग है, आकार में छोटा है, वजन में हल्का है, आंदोलन में लचीला है और ऑपरेशन में सुविधाजनक है।
2. हाइड्रोलिक पंप ऑपरेटिंग सिस्टम के माध्यम से विस्फोट प्रूफ इलेक्ट्रिक मोटर द्वारा संचालित किया जाता है, फिर हाइड्रोलिक पंप ड्रिल हेड को घुमाने के लिए हाइड्रोलिक मोटर को लागू करता है, और एक ही समय में, ड्रिल सिर के आंदोलन को तेल सिलेंडर और चेन डबल गति द्वारा महसूस किया जाता है तंत्र।
3. हाइड्रोलिक चक झोंपड़ी और बिजली बंद संरक्षण के कार्य को पूरा कर सकते हैं।
4. मस्तूल का फिसलने और विस्तार और वापस लेने का कार्य जमीन या मंच को छूने के लिए मस्तूल के तल के लिए सुविधाजनक बनाता है, इस प्रकार ड्रिल रिग अधिक स्थिर होगा।
5. झूलते हाथ और मस्तूल लफंगे आंदोलन कर सकते हैं, जो बहु-कोण ड्रिलिंग के अनुरोध को पूरा करते हैं।
6. स्पिंडल घूमने की गति चौड़ी है और टॉर्क बड़ा है।
सभी हाइड्रोलिक भूमिगत कोर ड्रिलिंग रिग बिजली इकाई, मशीन बॉडी, कंट्रोल पैनल, रोटेशन यूनिट, रॉड धारक और मिट्टी पंप से बना है।
विनिर्देश
| विवरण | केडी 251 | केडी 252 | केडी 559 | केडी 90 |
| गहराई क्षमता (एम) | अधिकतम 200/150 | मैक्स .210 / 270 | मैक्स .180 / 220 | मैक्स .180 / 300/400 |
| ड्रिल होल का आकार | ४६/४६ | ४६/४६ | 75/59 | 95/75/59 |
| ड्रिल रॉड का आकार | 42/43 | 42/43 | 71 / 55.5 | 89/71 / 55.5 |
| रॉड सामग्री | स्टील / अल | स्टील / अल | इस्पात | इस्पात |
| अधिकतम टोक़ (एनएम) | > 120 | > 150 रु | > 200 रु | > 250 रु |
| अधिकतम गति (आरपीएम) | ≥2000 | ≥2200 | ≥1800 | ≥1500 |
| फ़ीड बल (घुटने) | > १ 18 | > १ 18 | > २४ | > ४५ |
| फ़ीड लंबाई | > १ 18 | > १ 18 | > २४ | > ४५ |

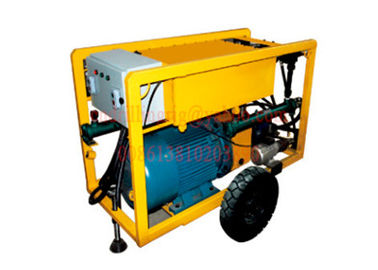

पावर यूनिट
पावर यूनिट एक पहिएदार फ्रेम पर लगाई गई है, इसे स्थानांतरित करना आसान है, और यह काम करते समय मुख्य शरीर के साथ एक दूरी छोड़ सकता है। बिजली इकाई में एक उच्च शक्ति इलेक्ट्रिक मोटर, गियर बॉक्स, डबल हाइड्रोलिक पंप (मुख्य हाइड्रोलिक पंप) है रोटरी सिर, और उप हाइड्रोलिक पंप फ़ीड सिलेंडर ड्राइव), हाइड्रोलिक तेल टैंक, फिल्टर, संभाल पंप, बिजली के नियंत्रण बॉक्स और इतने पर।
| नमूना | वॉल्यूम (एल * डब्ल्यू * एच) मिमी | वजन (किग्रा) | ||
| केडी 251 | 1300 * 940 * 1050 | 550 है | ||
| केडी 252 | 1550 * 1100 * 1210 | 765 | ||
| केडी 559 | 1550 * 1100 * 1210 | 800 | ||
| केडी 90 | 1550 * 1100 * 1210 | 800 | ||

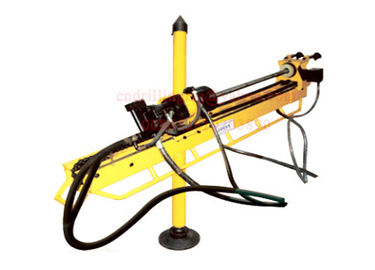

मुख्य भाग
मुख्य बॉडी में फीड फ्रेम, रोटेशन हेड, रॉड होल्डर, कॉलम, सिलेंडर से बना होता है। साइफ़्रेस और डिसैसमैब करने के लिए तैयार हो जाता है। कॉलम द्वारा सुरंग में ड्रिलिंग ड्रिलिंग 0-360 डिग्री हो सकती है।
| नमूना | वॉल्यूम (एल * डब्ल्यू * एच) मिमी | Colume (S * H) मिमी | वजन (किग्रा) | |
| केडी 251 | 1630 * 300 * 500 | 95 * 2500-3200 | 300 | |
| केडी 252 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| केडी 559 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| केडी 90 | 2380 * 310 * 500 | 95 * 2500-3500 | 390 है | |
कंट्रोल पैनल
नियंत्रण कक्ष सरल है, लेकिन सुविधा है। केवल कंट्रोलर रॉड को धक्का या खींचता है, जिससे सभी काम किए जा सकते हैं, यह स्वचालित रूप से खिला, खिला बल और गति को नियंत्रित करना आसान है। चक और रॉड धारक और एक ही समय में कार्य करें जो ड्रिलिंग करते हैं रिग एक ही समय में ड्रिल रॉड को लोड और अनलोड कर सकता है, इंस्ट्रूमेंट पैनल सिस्टम के दबाव, फ़ीड बल और फ्लशिंग पानी के दबाव को दिखाता है, कार्य कुशलता को बढ़ाता है।
रोटरी प्रमुख
रोटरी हेड स्पिंडल का इनरडिमीटर 58 मिमी है, हाइड्रोलिक चक के जबड़े बदलें, विभिन्न आकार की छड़ के लिए त्वरित अनुकूलन की अनुमति देता है। स्पिंडल स्पीड स्वचालित रूप से हाइड्रोलिक मोटर द्वारा अनुकूलन। यह 1: 2.5 ट्रांसमिशन अनुपात का उपयोग करते समय कम गति और उच्च गति तक पहुंच सकता है।
रॉड होल्डर
रॉड होल्डर की ग्रिलिंग क्रिया हाइड्रोलिक चक के साथ सिंक्रोनाइज़ की जाती है। यह यंत्रवत् पकड़ती है, लेकिन हाइड्रॉलिक रूप से खुलती है। इस डिज़ाइन के साथ मुख्य लाभ यह है कि रॉड होल्डर ड्रिलिंग स्ट्रिंग पर कभी भी इसे ग्रिप नहीं करेगा-भले ही तेल का दबाव अनपेक्षित रूप से गिर जाए; और ड्रिलिंग की सुरक्षा की गारंटी।

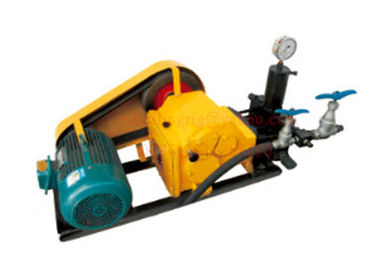

कीचड़ पंप
मिट्टी पंप, KD251 और KD252 ड्रिलिंग रिग के लिए सहायक उपकरण, का उपयोग तरल को संप्रेषित करने के लिए किया जाता है जब हीरे, स्टील या कार्बाइड ड्रिलिंग बिट्स का उपयोग करके उथले छेद ड्रिल करते हैं। तरल में साफ पानी, पायस और घोल का पानी शामिल हो सकता है। BWJ- केडी 251, केडी 252 पर इस्तेमाल किया जाने वाला 80 ए मिट्टी पंप, क्षैतिज, एकल कार्य, तीन सिलेंडर घूमने वाला पिस्टन पंप है। यह स्पीडक्नेज डिवाइस द्वारा तीन अलग-अलग प्रवाह स्तर प्राप्त कर सकता है। यह सरल संरचना, हल्के वजन, आकार में छोटा, आसान बनाए रखने के लिए कीचड़ पंप सुविधा है। और ऑपरेशन।
