उत्पाद विवरण:
|
| मॉडल संख्या: | TWD200 | ड्रिलिंग गहराई: | 0-200m |
|---|---|---|---|
| ड्रिलिंग व्यास: | 254 मिमी | ड्रिल पाइप की लंबाई: | 2/3m |
| प्रयोग: | पानी अच्छी तरह से ड्रिलिंग | ड्रिलिंग मेथॉल्ड: | डीटीएच ड्रिलिंग और मड ड्रिलिंग |
| घूमने की रफ़्तार: | 0-80rpm | इंजन की शक्ति: | 22HP |
| ड्रिल पाइप: | 76/89 मिमी | कीचड़ पंप: | बीडब्ल्यू250 |
| गारंटी: | 1 वर्ष | वापस खींचो क्षमता: | 8.5 टन |
| रोटरी टॉर्क: | 2600एनएम | ||
| हाई लाइट: | पानी अच्छी तरह से ड्रिलिंग उपकरण,water borehole drilling equipment |
||

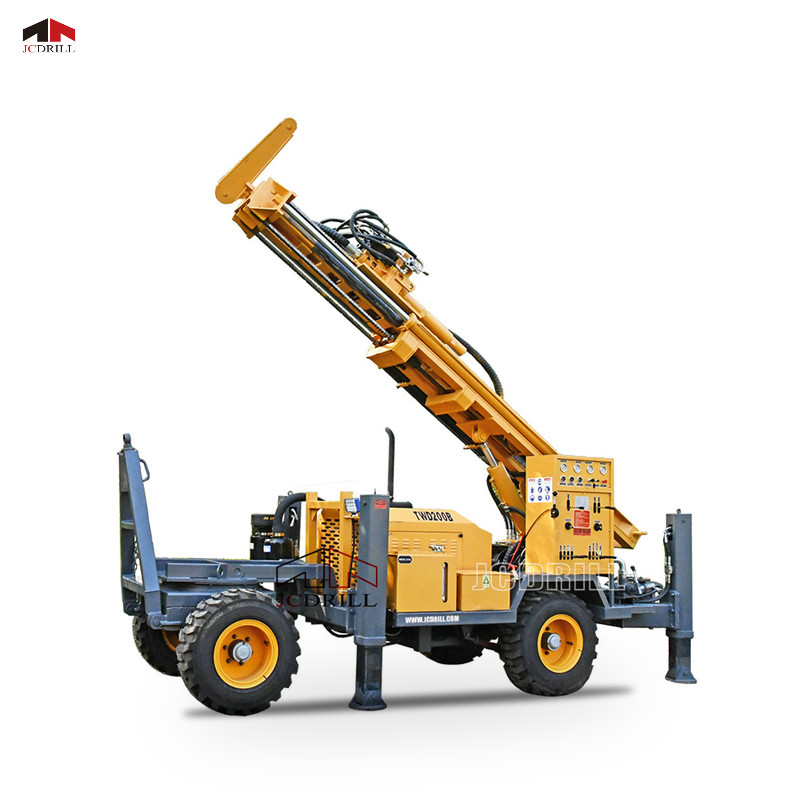

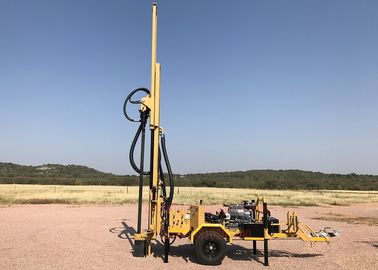

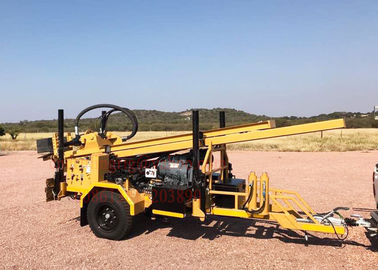

TWD200 ट्रेलर घुड़सवार पानी अच्छी तरह से ड्रिलिंग रिग, हवा कंप्रेसर और मिट्टी पंप द्वारा ड्रिलिंग max.200m,254mm
आवेदन पत्र
एनजीओ और निजी ग्राहकों के लिए वाटर वेल ड्रिलिंग को संभालने के लिए टेबल।ज्यादातर मामलों में जहां अफ्रीका में बोरहोल ड्रिल किए जाते हैं, यह 6" से छोटे आकार के हैंडपंप या सौर पंप स्थापित करने के लिए होता है। इस कारण से मिट्टी के रोटरी छेद पर हमें 8" क्षमता और डीटीएच पर 6" क्षमता की आवश्यकता होती है। यह काफी बड़ा है अधिकांश पानी पंप स्थापित करने के लिए। रिग 6 "पीवीसी आवरण प्रतिष्ठानों को संभालने में सक्षम होना चाहिए।
विशेषताएँ
deutz F3L912 इंजन जैसी सिद्ध तकनीक का उपयोग करता है और ड्रिलिंग की लंबी अवधि के बाद भी आप हाइड्रोलिक टैंक पर अपना हाथ रख सकते हैं। हमने रोकेट वाल्व का उपयोग करने का इरादा किया है, यह मुख्य भाग विश्व प्रसिद्ध ब्रांड का उपयोग करता है जैसे यूएसए आयातित उच्च टोक़ ईटन मोटर, इटली ने हाइड्रो-कंट्रोल हाइड्रोलिक वाल्व का आयात किया, जर्मनी ने केटीआर कपलिंग और यूएसए विकर्स हाइड्रोलिक पंप का आयात किया।
यह रिग 2 और 3/8 एपीआई आंतरिक फ्लश थ्रेडिंग के साथ 89 मिमी ड्रिल पाइप का उपयोग करता है।यह मिट्टी रोटरी ड्रिलिंग के मामले में घर्षण को कम करता है क्योंकि आंतरिक संयुक्त व्यास 44 मिमी है। ड्रिल टॉवर दूरबीन है और घर्षण को कम करने के लिए अर्थलाइट ब्लॉक का उपयोग करता है और सीधे फ़ीड सिलेंडर से जुड़ा होता है। ड्रिल हेड ईटन मोटर ड्राइव द्वारा संचालित होता है गियर बॉक्स के साथ 2600 एनएम टॉर्क का उत्पादन होता है। इसलिए यदि आप एक गुणवत्ता वाला उत्पाद चाहते हैं जो 200 मिमी तक छेद कर सके।
भूजल के लिए TWD200 ड्रिलिंग विभिन्न बनावट के अनुसार पर्क्यूसिव ड्रिलिंग के लिए हवा, फोम या मिट्टी की रोटरी का उपयोग कर सकती है।
यह व्यापक रूप से औद्योगिक और कृषि जल संरक्षण परियोजनाओं में उपयोग किया जाता है, जैसे ड्रिलिंग कुओं, परीक्षण कुओं या अन्य अन्वेषण बोरहोल।
विशेष रूप से, भू-तापीय तापन के लिए ड्रिलिंग छेद में यह सुदृढीकरण के लिए इंजीनियरिंग आधार को पूरा कर सकता है, विभिन्न प्रकार की इंजीनियरिंग से जुड़े ढीले बजरी ड्रिलिंग रॉक गठन।
विनिर्देश
| भूविज्ञान ड्रिल किया गया | सभी प्रकार |
| ड्रिल गहराई | 0-200 वर्ग मीटर |
| ड्रिलिंग व्यास | 90 - 200 मिमी (डीटीएच.मैक्स.6''हथौड़ा) |
| ड्रिलिंग व्यास | 90 - 250 मिमी (कीचड़ ड्रिलिंग) |
| रिग असेंबली | 1 पूर्ण इकाई, मुख्य इंजन चालित |
| गतिशीलता | 2 पहिया अग्रानुक्रम सड़क ट्रेलर |
| परिवहन | पिकअप या हल्के ट्रक द्वारा लाया गया |
| ड्रिल पाइप (व्यास x लंबाई) | 76/89 मिमी x 2 वर्ग मीटर |
| फोम पंप | हाइड्रोलिक संचालित (वैकल्पिक) |
| वज़न | 2700 किग्रा |
| रोटेशन और फीड सिस्टम | |
| हाइड्रोलिक सिलेंडर द्वारा शीर्ष हेड ड्राइव | |
| रोटेशन टॉर्क | 2600 एनएम |
| रफ़्तार | 0 - 80 आरपीएम। |
| प्रमुख यात्रा | 2.25 मीटर |
| पुल-अप क्षमता | 8.5 टन |
| पुल-अप गति-धीमी फ़ीड | 1.22 मीटर/मिनट |
| पुल-अप स्पीड-रैपिड फीड | 12.26 मीटर/मिनट |
| पुल-डाउन गति-धीमी फ़ीड | 0-1.88 मीटर/मिनट |
| पुल-डाउन स्पीड-रैपिड फीड | 0- 16.90 मीटर/मिनट |
| फ़ीड स्ट्रोक | 2350 मिमी |
| डीजल इंजन | |
| ब्रन्दो | ड्युट्ज |
| शक्ति | 33 किलोवाट |
| आदर्श | F3-912 |
| रफ़्तार | 2300r/मिनट |
| शीतलन प्रकार | वायु |
| ड्रिल पाइप | |
| ड्रिल पाइप की लंबाई | 2.00 मीटर |
| ड्रिल पाइप व्यास | 76/89 मिमी |
| धागा | 2 3/8 आरईजी एपीआई मोड |
| पावर पैक गति | 3000 आरपीएम। |
| लोड पावर पैक | अधिकतम47 अश्वशक्ति |
| फोम पंप (वैकल्पिक) | |
| प्रवाह क्षमता | 400 लीटर/मिनट |
| फोम टैंक | 50 लीटर |
| मैक्स।काम का दबाव | 40 बार |
| हाइड्रोलिक प्रणाली | |
| हाइड्रोलिक टैंक क्षमता | 180 लीटर |
| जैक को स्थिर करना | |
| 2 रियर हाइड्रोलिक और 1 मैकेनिकल जैक (2 फ्रंट हाइड्रोलिक जैक वैकल्पिक)। | |
| पकाऊ | 150 मिमी। |
| सहलाना | 520 मिमी |
| वायु प्रणाली | |
| डाउन-द-होल ड्रिल के लिए वेंचुरी-प्रकार का स्नेहक। | |
| मैक्स।दबाव | 40 बार |
| तेल टैंक क्षमता | 8 लीटर |
| आयाम | |
| पूरी लंबाई | 4100mm |
| कुल चौड़ाई | 1890मिमी |
| कुल ऊंचाई | 2100 मिमी |
सेवा
हमारी बिक्री के बाद सेवा प्रणाली में, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से पूर्ण नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, किसी भी रखरखाव परियोजना में प्रौद्योगिकी तिथि और समस्या समाधान समाधान और निवारक उपाय प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स का उपयोग नए में किया जाएगा स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पाद।
हम "एक उपकरण और एक मामला, अंतहीन सेवा प्रदान करते हैं, अर्थात् बिक्री के बाद सेवा आदेश की पुष्टि से शुरू होती है, उपकरण के कामकाजी जीवन के लिए अंतिम है।
