उत्पाद विवरण:
|
| मॉडल संख्या: | वाईजीएल -50 | ड्रिल रॉक कठोरता: | एफ = 6-20 |
|---|---|---|---|
| प्रकार: | रोटरी ड्रिलिंग रिग | प्रयोग: | लंगर ड्रिलिंग, निर्माण |
| ड्रिलिंग गहराई: | 50 मीटर | ड्रिलिंग व्यास: | 130-200mm |
| हवा की खपत: | 16-40m3 / मिनट | ड्रिलिंग पाइप की लंबाई: | 1500 मिमी |
| होल एंगल रेंज: | 0-90 ° | रोटरी की गति: | 30-80 आर / मिनट |
| रोटरी टोक़: | 2500N.m. | वोल्टेज: | 12 वी |
| शक्ति: | 57kw | वजन: | 2000kgs |
| ड्रिल रॉड दीया।: | 76 मिमी, 89 मिमी, 102 मिमी | ||
| हाई लाइट: | anchor drilling rig,निर्माण उपकरण ड्रिलिंग |
||

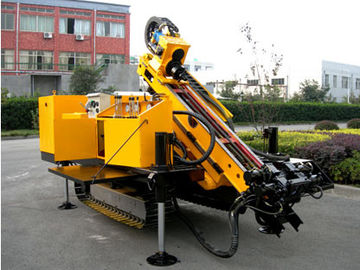

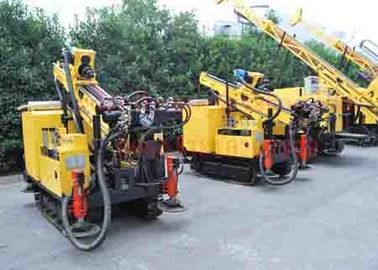

हाइड्रो पावर स्टेशन, रेलवे, राजमार्ग, ड्रेनेज होल YGL50 के लिए मिनी मल्टीफंक्शनल क्रॉलर एंकर ड्रिलिंग रिग
डीजल इंजन और इलेक्ट्रिक मोटर ड्राइव उपलब्ध है
आवेदन
YGL-50 (Q) ड्रिलिंग रिग पूर्ण हाइड्रोलिक पावर हेड (टॉप ड्राइव) मल्टीफंक्शनल क्रॉलर ड्रिलिंग रिग का एक प्रकार है।यह हाइड्रो पावर स्टेशन, रेलवे, राजमार्ग, जल निकासी छेद और भूस्खलन रोकथाम और रॉक पतन के लिए भूगर्भिक आपदा के लिए बड़े टन भार के तनाव वाले एंकरिंग छेद के निर्माण में लगाया जा सकता है।
विशेषताएँ
1. ड्रिलिंग रिग के महान रोटरी टोक़ आवेदन को व्यापक बनाता है, बोरहोल की गति तेज होती है, दुर्घटना निपटान क्षमता बेहतर होती है और ड्रिलिंग क्षमता अधिक होती है।
2. विस्तार तंत्र (चीनी पेटेंट संख्या: ZL03222451.6) शीर्ष ड्राइव पावर हेड के आउटपुट स्पिंडल में ड्रिलिंग उपकरण को प्रभावी ढंग से बचाता है।
3. टॉप ड्राइव पॉवर हेड का गियरशिफ्ट मैकेनिज्म हाइड्रोलिक शिफ्ट मेथड को अपनाता है जिसमें गियरशिफ्ट की क्विकनेस, सुविधा, विश्वसनीयता आदि की मजबूती होती है।
4. हाइड्रोलिक क्लैंप और रिंच डिवाइस सहायक समय को काफी कम कर देता है और ऑपरेटिंग कार्य की तीव्रता को भी कम कर देता है।
5. रिग क्रॉलर माउंटेड है, जिससे मशीन आसानी से चलती है।
6. उच्च विश्वसनीयता और प्रदर्शन स्थिरता प्राप्त करने के लिए विश्व प्रसिद्ध ब्रांड उत्पादों से हाइड्रोलिक तत्वों का चयन किया जाता है।
7. यह विभिन्न ड्रिलिंग विधियों द्वारा उपयोग किया जा सकता है, जैसे:
गैर-चक्र तरल सूखी बरमा ड्रिल
DTH हथौड़ा ड्रिल रॉक परत में हवा से
रेत मिट्टी की परत में कीचड़ परिसंचरण
टूटे रॉक क्षेत्र में ट्यूब ड्रिल के साथ डीटीएच हथौड़ा हवा से कॉम्पैक्ट निर्माण, छोटे आकार और हल्के वजन इसे संकीर्ण क्षेत्र में उपयोग करने के लिए उपलब्ध कराते हैं।
8. YGL-50Q ड्रिल रिग में एक विशेष ड्रिल आर्म है जिसे ड्रिल कार्य के दौरान अलग-अलग ऊंचाई के स्तर के लिए समायोजित किया जा सकता है।
विनिर्देश
| १ | छेद गहराई (एम) | 50 |
| २ | छेद व्यास (मिमी) | ～130 ～ 200 |
| ३ | छड़ रॉड विनिर्देश (मिमी) | Ф89 × 1500, 7127 × 1500 |
| ४ | पावर हेड आउटपुट रोटेशन स्पीड (आगे या रिवर्स) (आरपीएम) | 40-98 आरपीएम |
| ५ | पावर हेड मैक्स।आउटपुट टोक़ (एनएम) | 2500 एन एम |
| ६ | ower हेड फीडिंग स्ट्रोक (मिमी) | 1800 मिमी |
| । | मैक्स।पावर हेड लिफ्टिंग क्षमता (kN) | 30kN |
| । | मैक्स।पावर हेड थ्रस्ट फोर्स (kN) | 15kN |
| ९ | मस्त स्लाइडिंग कम्पेनसिंग स्ट्रोक (मिमी) | 500 मिमी |
| १० | चढ़ाई की क्षमता (°) | 20 ° |
| 1 1 | डीजल इंजन की शक्ति (किलोवाट) | २६ |
| १२ | समग्र आयाम (परिवहन राज्य) (मिमी) | 3850 × 1450 × 2000 |
| १३ | वजन (किग्रा) | 2000 |
पैकिंग और वितरण
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रख-रखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स नए में उपयोग किए जाएंगे स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों
