उत्पाद विवरण:
|
| नमूना: | जेकेएम 458 | रॉक कठोरता: | एफ = 6-20 |
|---|---|---|---|
| प्रकार: | रोटरी ड्रिलिंग रिग | प्रयोग: | लंगर ड्रिलिंग, निर्माण |
| ड्रिलिंग गहराई: | 40-200m | ड्रिलिंग व्यास: | 90-250mm |
| हवा की खपत: | 11.3-25 मीटर 3 / मिनट | ड्रिल पाइप LENGTH: | 3000 मिमी |
| होल एंगल रेंज: | 0-90 ° | रोटरी की गति: | 30-80 आर / मिनट |
| रोटरी टोक़: | 4000Nm | शक्ति: | 57kw |
| वजन: | 6500kgs | ड्रिल रॉड दीया।: | 76 मिमी, 89 मिमी, 102 मिमी |
| Gradeability: | 24 ° | स्ट्रोक खिलाओ: | 3.66m |
| आकार: | 6900 × 2200 × 2200 मिमी | डीटीएच हथौड़ा: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| हाई लाइट: | क्रॉलर माउंटेड ड्रिल रिग,anchor drilling rig |
||

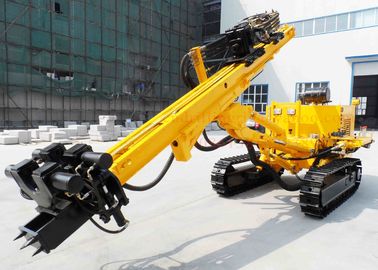

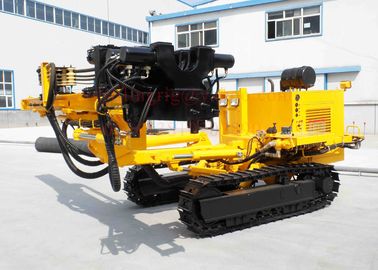

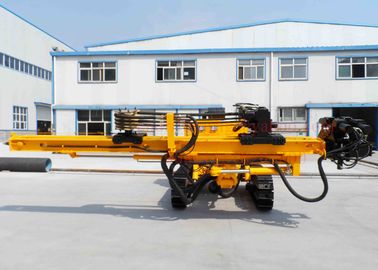

क्रॉलर निर्माण लंगर ड्रिलिंग रिग, 150 मीटर ड्रिलिंग क्षमता रोटरी क्रॉलर ड्रिलिंग रिग JKM610
डीजल इंजन और इलेक्ट्रिक मोटर ड्राइव उपलब्ध है
आवेदन
JKM610 क्रॉलर गहरा छेद ड्रिलिंग रिग ड्रिल तकनीक और विधियों की एक किस्म के लिए उपयुक्त है, जैसे: DTH हथौड़ा ड्रिलिंग, धूल कलेक्टर द्वारा भूवैज्ञानिक अन्वेषण ड्रिलिंग, गैर-चक्र तरल सूखी बरमा ड्रिल, मिट्टी परिसंचरण ड्रिलिंग, आवरण के नीचे ड्रिलिंग छेद, आदि जब ड्रिल काम कर रही है, केवल डीटीएच हथौड़ा संपीड़ित हवा का उपभोग करता है, विशेष रूप से मुश्किल काम की स्थिति में, यह ड्रिलिंग हमेशा ऑपरेटर को उत्कृष्ट समाधान प्रदान कर सकती है। प्रमुख हाइड्रोलिक तत्व सभी आयात या घर से प्रसिद्ध उत्पादों से चुने जाते हैं जो प्रसिद्ध उत्पाद बनाते हैं मशीन में एक स्थिर, विश्वसनीय और टिकाऊ प्रदर्शन होता है।
विशेषताएँ
1. ड्रिलिंग रिग के महान रोटरी टोक़ आवेदन को व्यापक बनाता है, बोरहोल की गति तेज होती है, दुर्घटना निपटान क्षमता बेहतर होती है और ड्रिलिंग क्षमता अधिक होती है।
2. शीर्ष ड्राइव पावर हेड के आउटपुट स्पिंडल में विस्तार तंत्र प्रभावी ढंग से ड्रिलिंग उपकरण की सुरक्षा करता है।
3. टॉप ड्राइव पॉवर हेड का गियरशिफ्ट मैकेनिज्म हाइड्रोलिक शिफ्ट मेथड को अपनाता है जिसमें गियरशिफ्ट की क्विकनेस, सुविधा, विश्वसनीयता आदि की मजबूती होती है।
4. हाइड्रोलिक क्लैंप और रिंच डिवाइस सहायक समय को काफी कम कर देता है और ऑपरेटिंग कार्य की तीव्रता को भी कम कर देता है
5. रिग क्रॉलर माउंटेड है, जिससे मशीन आसानी से चलती है।
6. उच्च विश्वसनीयता और प्रदर्शन स्थिरता प्राप्त करने के लिए विश्व प्रसिद्ध ब्रांड उत्पादों से अधिकांश हाइड्रोलिक तत्वों का चयन किया जाता है।
7. यह विभिन्न ड्रिलिंग विधियों द्वारा उपयोग किया जा सकता है, जैसे: गैर-चक्र तरल सूखी बरमा ड्रिल रॉक परत में DTH हथौड़ा ड्रिल हवा में मिट्टी मिट्टी की परत में ड्रिल ड्रिल हवा से टूटी रॉक क्षेत्र में ट्यूब ड्रिल के साथ डीटीएच हथौड़ा
8. JKM458 क्रॉलर ड्रिलिंग रिग में लेवल सिस्टम (ड्रिल आर्म) है जो अलग-अलग कोण और ऊंचाई में मस्तूल को बिना ड्रिलिंग रिग के समायोजित करने में सक्षम है।यह गहरी नींव के आधार पर एंकरिंग ड्रिलिंग के लिए भी काम कर सकता है।
9. JKM458 ड्रिल रिग ड्रिल ग्राउटिंग डिवाइस के साथ स्थापित हो सकता है ताकि ड्रिल के काम के दौरान बढ़े हुए सिर के एंकरिंग कार्य स्तर को बढ़ाया जा सके।
विनिर्देश
| १ | रॉक हार्डनेस | एफ = 6-20 | ||||
| २ | छेद व्यास | मिमी | 90-254 | |||
| ३ | छेद गहराई | डीटीएच ड्रिलिंग | 150 मी | |||
| ४ | छेद गहराई | ओवरबर्डन ड्रिलिंग | 40 मी | |||
| ५ | रोटेशन टोक़ | एन.एम. | 7500 है | |||
| ६ | घूमने की रफ़्तार | आरपीएम | 0-60 | |||
| । | मैक्स।फ़ीड बल | केएन | ४० | |||
| । | मैक्स।उठाने की शक्ति | केएन | .० | |||
| ९ | मैक्स।फ़ीड गति | एम / मिनट | १५ | |||
| १० | मैक्स।उठाने की गति | एम / मिनट | १५ | |||
| 1 1 | बूम का मैक्स स्विंग | ° | 45 ° बाएँ / 45 ° दाएँ | |||
| १२ | बूम का मैक्स डंप | ° | अप 60 डाउन 20 | |||
| १३ | गाइड की अधिकतम स्विंग | ° | 30 (L) / 91 (R) or91 (L) / 30 (R) | |||
| १४ | गाइड का मैक्स डंप | ° | 180 | |||
| १५ | स्ट्रोक खिलाओ | म | ३ | |||
| १६ | इंजन ब्रांड | कमिन्स | ||||
| १। | नमूना | 4BTA3.9-C100 | ||||
| १। | रेटेड हॉर्स पावर | Kw | 74 | |||
| १ ९ | विद्युत व्यवस्था | २४ | वोल्ट | |||
| २० | सिलेंडर | ४ | ||||
| २१ | शिकंजे का बल | केएन | 157 | |||
| २२ | रॉड व्यास clamping | मिमी | 76-219 है | |||
| २३ | चरखी उठाने बल (वैकल्पिक) | टी | १ | |||
| २४ | हवा की खपत | M / मिनट | 11-25 | |||
| २५ | कंप्रेसर प्रकार | रोटरी पेंच / जंगम | ||||
| २६ | कंप्रेसर दबाव आवश्यक है | मपा | 1.2-2.4 | |||
| २। | मैक्स।यात्रा की गति | किमी / घंटा | २ | |||
| २। | धीरे-धीरे होना | ° | २४ | |||
| २ ९ | ग्राउजर चौड़ाई | मिमी | 324 | |||
| ३० | कुल भार | किलोग्राम | 6600 है | |||
| ३१ | शिपिंग लंबाई | मिमी | 7500 है | |||
| 32 | शिपिंग चौड़ाई | मिमी | 2300 है | |||
| 33 | शिपिंग ऊंचाई | मिमी | 2500 है | |||
| 34 | धरातल | मिमी | २५२ है | |||
| ३५ | गाइड एक्सटेंशन | मिमी | 1200 | |||
| ३६ | प्रवाह का आयतन | एल / मिन | 200 रु | |||
| ३। | मूल्यांकन दबाव | मपा | 1.6 | |||
पैकिंग और वितरण
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रख-रखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स नए में उपयोग किए जाएंगे स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों
