उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉडल संख्या: | XY300 | ड्रिलिंग गहराई: | 1100 मीटर (एनक्यू) |
|---|---|---|---|
| ड्रिलिंग व्यास: | BQ-मुख्यालय | ड्रिल पाइप LENGTH: | 4.2m |
| प्रयोग: | भूविज्ञान और खनिज अन्वेषण | ड्रिलिंग विधि: | मड ड्रिलिंग |
| मैक्स स्पिंडल स्पीड: | 30-1050r / मिनट | इंजन की शक्ति: | 48kw @ 1500rpm |
| कीचड़ पंप: | BW250 / BW160 | ड्रिलिंग कोण: | 90-75 |
| प्रमुखता देना: | हीरा कोर ड्रिलिंग उपकरण,हाइड्रोलिक कोर ड्रिलिंग मशीन |
||

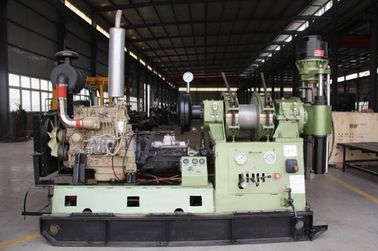

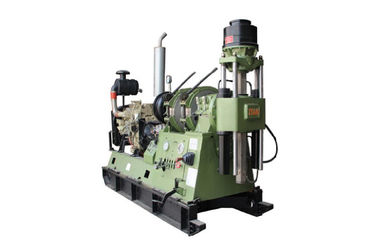

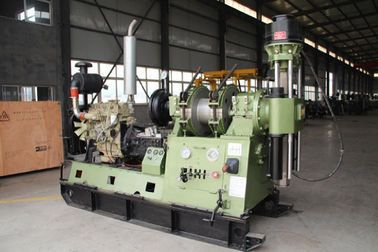

जियोलॉजी / मिनरल एक्सप्लोरेशन कोर ड्रिलिंग XY-44A के लिए उच्च प्रदर्शन डायमंड कोर ड्रिल रिग
आवेदन
एक धुरी प्रकार ड्रिलिंग रिग के रूप में, XY-44A कोर ड्रिल रिग में हीरे की बिट या टंगस्टन-कार्बाइड-टटेड बिट को वॉटर ब्रेक के साथ संरेखित किया जाता है।यह डबल सिलिंडरों के साथ खिलाया जाता है जो अधिक समय तक यात्रा करते हैं।इसके तेल को दो विपरीत दिशाओं में हाइड्रोलिक लॉक के साथ हाइड्रोलिक स्पाइडर डिस्क द्वारा आपूर्ति की जाती है।यह इंजीनियरिंग भूविज्ञान अन्वेषण, जल विज्ञान अच्छी तरह से ड्रिलिंग और बुनियादी ढेर इंजीनियरिंग (कोर ड्रिलिंग, अच्छी तरह से ड्रिलिंग, ढेर ड्रिलिंग) में व्यापक रूप से उपयोग किया जाता है।
एक बात ध्यान देने योग्य है।कोर ड्रिल रिग ने नई तकनीक को अपनाया।प्रौद्योगिकी का उपयोग कई मॉडलों में किया जा सकता है, विशेष रूप से बड़े व्यास ड्रिल पाइप पर।ड्रिलिंग दक्षता में सुधार करने के लिए यह तकनीक काफी प्रभावी है।
विशेषताएँ
1. कम गति जबकि अधिक गति ग्रेड (8 ग्रेड), उचित गति सीमा और उच्च टोक़ हैं।मैक्स।टोक़ 3200 एन • एम (2358 एलबीएफ • फीट) तक है।कोर ड्रिल रिग XY-44A को कोर ड्रिलिंग पर टंगलॉय-कार्बिड-टिप्ड और डायमंड तेल के साथ-साथ इंजीनियरिंग भूविज्ञान अन्वेषण, जल विज्ञान अच्छी तरह से ड्रिलिंग और बुनियादी ढेर इंजीनियरिंग के साथ अनुकूलित किया गया है।
2. बड़े स्पिंडल आईडी 93 मिमी (3.66 इंच) के साथ, ड्रिल को डबल हाइड्रोलिक सिलेंडर के साथ 600 मिमी (23.62 इंच) तक लंबे स्ट्रोक के साथ खिलाया जाता है।मजबूत तकनीकी अनुकूलन क्षमता के साथ, रिग को कई क्षेत्रों पर अनुकूलित किया जा सकता है, विशेष रूप से बड़े व्यास ड्रिल रॉड ड्रिलिंग पर, (ऊपरी भाग कोरिंग) वायर लाइन के साथ कोर निकालने।इस प्रकार छेद में कम दोष के साथ ड्रिलिंग दक्षता में सुधार करने में यह अधिक प्रभावी है।
3. कोर ड्रिल रिग के लिए शक्तिशाली ड्रिलिंग क्षमता के साथ, रेटेड ड्रिलिंग गहराई 71 मिमी (2.80 इंच) तार-लाइन कोरिंग ड्रिल रॉड के साथ 000m (39.37 इंच) तक आती है।
4. वजन में हल्की, और बारीक निराशाजनक क्षमता में, रिग को आसानी से दस भागों में विभाजित किया जा सकता है;सबसे बड़ा तंत्र 300 किलोग्राम (661.5 पाउंड) में है।पूरी कवायद 2150 किग्रा (4741 पाउंड) में है, इसे विशेष रूप से पर्वतीय क्षेत्र में आसानी से ले जाया जा सकता है।
5. बेलेविल स्प्रिंग के साथ क्लैंप किया गया और हाइड्रोलिक सिलेंडर के साथ ढीला किया गया, हाइड्रोलिक चक को तीन-जवानों के आत्म-केंद्रित होने के साथ अपनाया गया है।यह मजबूत और स्थिर क्लैंपिंग फोर्स में है।
6. यह कोर ड्रिल रिग स्थिर और चिकनी गहरे छेद ड्रिलिंग के लिए पानी के ब्रेक से सुसज्जित है।
7. एक सिंप्लेक्स गियर पंप के साथ तेल की आपूर्ति करना, स्थापना और संचालन के लिए आसान है;ऊर्जा की खपत में कम और हाइड्रोलिक प्रणाली के कम तेल तापमान में;स्थिर ड्रिलिंग में कोर ड्रिल रिग सुनिश्चित करने के लिए है।हाथ से संचालित तेल पंप को बिजली के इंजन पर छेद करने के लिए ड्रिलिंग उपकरण को उखाड़ने के लिए उपयोग में लाया जा सकता है।
8. कॉम्पैक्ट संरचना और उचित लेआउट के साथ, सभी घटकों को उजागर किया गया है, और गैर ओवरलैप्ड वाले के साथ, यह रखरखाव के लिए सुविधाजनक है।
9. गुरुत्वाकर्षण के कम केंद्र और लंबी दूरी की दूरी 460 मिमी (18.1 इंच) के साथ, उच्च गति ड्रिलिंग में विश्वसनीय और स्थिर है।
10. चींटी कंपन मीटर के साथ छेद में स्थितियों को जानना आसान है।ऑपरेटिंग हैंडल में कम, रिग को विश्वसनीय और लचीले ढंग से संचालित किया जा सकता है।
11. कोर ड्रिलिंग रिग गहरी छेद ड्रिलिंग में लगातार और सुरक्षित रूप से काम कर सकता है
12. सिंगल या डबल गियर के साथ काम करने से ऊर्जा की कम खपत होती है और हाइड्रोलिक सिस्टम तेल का कम तापमान होता है।
13. आदेश से शक्ति खत्म होने की स्थिति में ड्रिलिंग उपकरण को फहराने के लिए हैंड रीलिंग ऑयल पंप का उपयोग किया जा सकता है।
14. इसकी संरचना के लिए, यह कोर ड्रिल रिग कॉम्पैक्ट और उचित है।
15. लंबे जीवन विरोधी कंपन उपकरण के साथ छेद की स्थिति को मास्टर करना आसान है
1. ड्रिल क्षमता
(1) कोर ड्रिलिंग
| ड्रिल रॉड किस्म | ड्रिल रॉड प्रकार | ड्रिल गहराई | |
| अंदर और बाहर का प्लानर | Ф43 × 6 मिमी (.61.69 × 0.24 इंच) | 1400 मीटर (4592 फ़ीट) | |
| ड्रिल रॉड मेड इन चाइना | Ф54 × 6 मिमी (.12.13 × 0.24 इंच) | 1000 मीटर (3280 फ़ैट) | |
| Ф67 × 6 मिमी (Ф2.64 × 0.24 इंच) | 830 मीटर (2722 फ़ुट) | ||
| गाढ़ा भीतरी | Ф50 × 5.5 मिमी (.91.97 × 0.22 इंच) | 1300 मीटर (4264 फीट) | |
| Ф60 × 6 मिमी (Ф2.36 × 0.24 इंच) | 950 मीटर (3116 फीट) | ||
| वायर लाइन के साथ कोर निकालना | 4.55.5 × 4.73 मिमी (Ф2.19 × 0.19 इंच) | 1400 मीटर (4592 फ़ीट) | |
| Ф71 × 5 मिमी (.802.80 × 0.20 इंच) | 1000 मीटर (3280 फ़ैट) | ||
| Ф89 × 5 मिमी (.503.50 × 0.20 इंच) | 800 मीटर (2624 फ़ेट) | ||
| डीसीडीएमए (डायमंड कोर ड्रिल) निर्माता एसोसिएशन) ने ड्रिल रॉड बनाई |
गाढ़ा भीतरी | बीडब्ल्यू | 1250 मीटर (4100 मिली) |
| एनडब्ल्यू | 1000 मीटर (3280 फ़ैट) | ||
| एचडब्ल्यू | 660 मीटर (2165 फीट) | ||
| वायर लाइन के साथ कोर निकालना | BQ | 1400 मीटर (4592 फ़ीट) | |
| एनक्यू | 1100 मीटर (3608 फीट) | ||
| मुख्यालय | 750 मीटर (2460 फ़ुट) | ||
(2) हाइड्रोलॉजी वेल ड्रिलिंग
| ड्रिल रॉड प्रकार | ड्रिलिंग होल दइया। | ड्रिलिंग गहराई |
| 60 मिमी (2.36 इंच) (मोटा बाहरी) | 200 मिमी (7.87 इंच) | 800 मीटर (2624 फीट) |
| 73 मिमी (2.87 इंच) (मोटा बाहरी) | 350 मिमी (13.78 इंच) | 500 मीटर (1640 फीट) |
| 89 मिमी (3.5 इंच) (मोटा बाहरी) | 500 मिमी (19.69 इंच) | 300 मीटर (984 फीट) |
(3) फाउंडेशन पाइल ड्रिलिंग
ड्रिलिंग छेद व्यास।89 मिमी (3.50 इंच) बाहरी गाढ़ा ड्रिल रॉड के साथ।
ढीला गठन: 1000 मिमी (39.37 इंच)
हार्ड गठन: 600 मिमी (23.62 इंच)
ड्रिलिंग गहराई: 100 मीटर (328 फीट)
2. ड्रिलिंग एन्जिल: 0 ° °360 °
3. पावर इंजन
इलेक्ट्रोमोटर Y225S-4 37KW (49.62HP) 1480 आर / मिनट
डीज़ल इंजन Deutz F6L 912 82KW (110HP) 1500 आर / मिनट
4. रोटेटर
प्रकार: डबल तेल सिलेंडर हाइड्रोलिक दबाव के साथ खिला, यंत्रवत् घूर्णन।
स्पिंडल आईडी: 93 मिमी (3.66 इंच)
धुरी की गति:
| पावर की गति संलग्न है।(आर / मिनट) | 1480 (कोर ड्रिलिंग के लिए) |
| सकारात्मक कम गति (आर / मिनट) | 83, 152, 217, 316 |
| सकारात्मक उच्च गति (आर / मिनट) | 254, 468, 667, 970 |
| नकारात्मक गति (आर / मिनट) | 67, 206 |
मैक्स।धुरी का टॉर्क: 3.2 KN · m (2358 lbf · ft)
स्पिंडल स्ट्रोक: 600 मिमी (23.62 इंच)
मैक्स।धुरी के उठाने की शक्ति: 120 KN (26976 lbf)
मैक्स।धुरी का जोर: 90 KN (20232 lbf)
5. कोर ड्रिल रिग की लहरा
फॉर्म ग्रहीय गियरिंग
तार रस्सी व्यास: 17.5 मिमी (0.69 इंच) या 18.5 मिमी (0.73 इंच)
रस्सी के लिए ड्रम क्षमता (170 किलो / मिमी 2 241839 पौंड / इंच 2 के बराबर):
(17.5 मिमी स्टील वायर रस्सी) 110 मीटर (360.8 फीट)
(18.5 मिमी स्टील वायर रस्सी) 90 मीटर (295.2 फीट)
अधिकतम बल (एकल रस्सी): 45 KN (10116 lbf)
तार रस्सी की उठाने की गति
पावर एंग स्पीड 1000r / मिनट 0.47, 0.86, 1.22, 1.78 मीटर / एस (1.54, 2.82, 4.00, 5.84 फीट / सेकंड)
पावर eng गति 1500r / मिनट 0.70;1.29;1.84;2.68 मीटर / सेकेंड (2.30, 4.23, 5.90, 8.79 फीट / से)
पावर इंजन की गति 1700r / मिनट 0.805, 1.485, 2.12, 3.08 m / s (2.64, 4.87, 6.95, 10.10 फीट / सेकंड)
6. क्लच
फार्म: ड्राई सिंगल चिप घर्षण क्लच
7. गियरबॉक्स
फॉर्म: स्लाइडिंग गियरबॉक्स (4 गति सकारात्मक हैं और 1 नकारात्मक है)।
8. तेल पंप
फार्म: सिंगल गियर पंप
विस्थापन: 32 + 12 एल / मिनट (8.5 + 3.2 अमेरिकी गैलन / मिनट)
काम के दबाव: 0-8 MPa (0-1160 साई)
मैक्स।दबाव: 12 एमपीए (1740 पीएसआई)
9. कोर ड्रिल रिग का वॉटर ब्रेक
काम करने की गति (आर / मिनट): 700-800
एकल रस्सी प्रतिपूरक गति: 3-8 m / s (9.84-26.2 फीट / सेकंड)
एकल रस्सी क्षतिपूर्ति भार: 45 KN (10116 lbf)
10. ड्रम फ्रेम
फॉर्म स्लाइडिंग स्किड्स प्रकार (स्लाइडिंग बेस के साथ)
ड्रिल बैकवर्ड स्ट्रोक: 460 मिमी (18.11 इंच)
11. आयाम (एल × डब्ल्यू × एच): 3030 × 1100 × 1890 मिमी (119.3 × 43.3 × 74.4 इंच)
12. ड्रिल का वजन (बिना बिजली इकाई): लगभग 2150 किलोग्राम (4741 पौंड)
13. मैक्स।निर्वहन उपकरण का वजन: 300 किग्रा (662 पौंड)
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रखरखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स का उपयोग नए रूप में किया जाएगा स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों।
हम "एक उपकरण और एक मामला, अंतहीन सेवा, अर्थात् बिक्री के बाद सेवा की पुष्टि के आदेश से शुरू, उपकरण के कामकाजी जीवन के लिए पिछले प्रदान करते हैं।
