उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | कोर ड्रिलिंग रिग | डिल गहराई क्षमता: | 1500 मीटर (BQ) |
|---|---|---|---|
| छेद व्यास: | BQ, NQ, मुख्यालय, पीक्यू | ड्रिल कोण: | 45 ° -90 ° |
| अधिकतम रोटेशन टोक़: | 4650N.m | आवेदन: | खुदाई |
| यन्त्र: | कमिंस 6CTA8.3-C195 | वापस क्षमता खींचो: | 30kN |
| कुल भार: | 10000kg | इंजन की शक्ति: | 145KW |
| आकार: | 6250 × 2220 × 2730 मिमी | ||
| प्रमुखता देना: | कोर ड्रिलिंग मशीन,हीरा कोर ड्रिलिंग उपकरण |
||

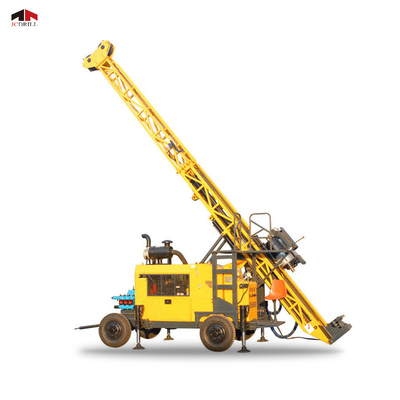

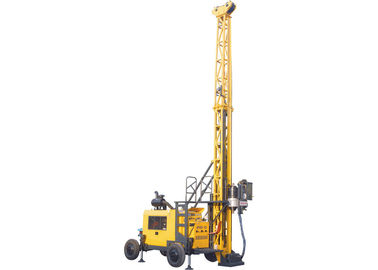

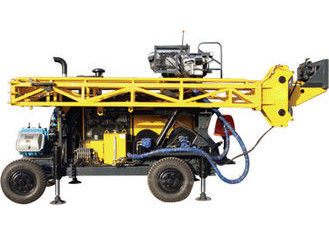

ट्रेलर घुड़सवार पोर्टेबल JCD1500 BQ 1500m ड्रिलिंग क्षमता के साथ पूर्ण हाइड्रोलिक डायमंड कोर ड्रिलिंग रिग
आवेदन
JCD1500 नया मॉडल पूर्ण हाइड्रोलिक कोर ड्रिल रिग उन्नत है यह व्हील ट्रेलर पर एक विशिष्ट हाइड्रोलिक ड्रिल रिग है, जो देश और विदेश में एक ही तरह के उपकरणों की संदर्भ तकनीक के साथ है।ड्रिल रिग में एक उचित डिजाइन और बेहतर प्रदर्शन है।यह संचालन और रखरखाव के लिए आसान है।
पहिया ट्रेलर पर JCD1500 हाइड्रोलिक ड्रिल रिग मुख्य रूप से इच्छुक और सीधे छेद ड्रिलिंग के लिए उपयोग किया जाता है।इसका उपयोग भूविज्ञान, धातु विज्ञान, कोयला, परमाणु उद्योग, जल विज्ञान और अन्य उद्योगों के क्षेत्रों की खोज और पूर्वेक्षण के लिए किया जा सकता है।यह मुख्य रूप से हीरे और कार्बाइड-इत्तला दे दी बिट्स का उपयोग करके एक कोर ड्रिलिंग रिग है।उचित उपयोग और उचित रखरखाव उपलब्धता और लंबे कामकाजी जीवन के साथ सर्वश्रेष्ठ संचालन और प्रदर्शन की गारंटी दे सकता है।इसलिए, सभी ग्राहकों को संचालन और रखरखाव के लिए सख्ती से मैनुअल का पालन करना चाहिए।सभी नुकसान, जैसे उपकरण क्षति और व्यक्तिगत चोट और आदि, निम्नलिखित कारणों से, ग्राहकों को अपनी कार्रवाई के लिए जिम्मेदार होना चाहिए।
· इस नियमावली में वर्णित कोई भी आवेदन।
· किसी भी उपकरण को अपने आप बदलने का कोई परिवर्तन।
· सुरक्षा निर्देश और विनियमन और / या मैनुअल की आवश्यकताओं का पालन नहीं करने वाले किसी भी उपयोग के विपरीत कोई भी ऑपरेशन या प्रदर्शन।
समग्र मशीन और आवश्यकताओं के खिलाफ प्रत्येक घटक के लिए कोई रखरखाव।
विशेषताएँ
ड्रिल रिग पूर्ण हाइड्रोलिक ड्राइविंग, टायर ट्रेल-प्रकार को गोद लेती है, इसलिए यह व्हील ट्रेलर पर एक विशिष्ट हाइड्रोलिक ड्रिल रिग है।ड्रिल सिर को दो-गति यांत्रिक गियर शिफ्ट के फ़ंक्शन के साथ चर मोटर द्वारा संचालित किया जाता है, एक उन्नत और सरल संरचना के साथ गतिहीन बदलाव।ड्रिल सिर को खिलाया जाता है और खोखले स्पिंडल और तेल सिलेंडर को चेन से जोड़ने वाली प्रणाली से संचालित किया जाता है।सिस्टम में फ़ंक्शन होता है, अगर तेल सिलेंडर का पिस्टन रॉड एक निश्चित दूरी पर घूम रहा है, तो ड्रिल हेड चलती दूरी को दोगुना कर देगा।मस्तूल को गुरुत्वाकर्षण के कम केंद्र और समग्र इकाई की अच्छी स्थिरता के साथ कोण 0 से 90 डिग्री के कोण के भीतर समायोजित किया जा सकता है।रिग ऑपरेटर दृष्टि और विस्तृत और आरामदायक काम करने की स्थिति का एक अच्छा क्षेत्र प्रदान करता है।रिग समग्र संरचना में सुंदर दिखता है और लोगों को उन्मुख के बारे में सोचा गया डिजाइन तैयार करता है।
(1) विश्वसनीय प्रदर्शन
अंतरराष्ट्रीय स्तर पर महत्वपूर्ण सहायक उपकरण, डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर्स, क्रॉलर रिड्यूसर और प्रमुख हाइड्रोलिक स्पेयर पार्ट्स खरीदने की गाइडलाइन पर आधारित, सभी को देश और विदेश में प्रसिद्ध ब्रांडों के उत्पादों को अपनाया गया है।
(2) व्हील ट्रेलर पर उच्च दक्षता हाइड्रोलिक ड्रिल रिग
बड़े टॉर्क के साथ, हाई पावर यूनिट आवंटन और उचित संरचना डिजाइन और उन्नत ऑपरेशन विधि और ड्रिल रॉड की 6 मीटर (19.7 फीट) लंबाई के साथ, ये सभी ड्रिल रिग के उच्च संचालन और प्रदर्शन दक्षता की गारंटी देते हैं।
(३) पर्यावरण संरक्षण
डीजल इंजन के कम प्रदूषणकारी उत्सर्जन, पेशेवर शोर को कम करने वाले डिजाइन के साथ, ड्रिल रिग शहरी संचालन और प्रदर्शन के लिए पूरी तरह से उपयुक्त है।
(4) एनर्जी सेविंग हाइड्रोलिक ड्रिल रिग ऑन व्हील ट्रेलर
उन्नत लोड संवेदनशील नियंत्रण तकनीक को अपनाने से, ड्रिल रिग ने बिजली की खपत और गर्मी उत्पादन को न्यूनतम स्तर तक कम कर दिया है।एक सुंदर रूपरेखा, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन और आसानी से संचालन के साथ, यह वर्तमान घरेलू बाजार के पूर्ण हाइड्रोलिक कोर ड्रिल रिग में चुने जाने वाले प्राथमिकता वाले उपकरण हैं।
विनिर्देश
इन तालिकाओं के आंकड़ों की गणना, क्षेत्र के अनुभवों के आधार पर की गई है, और यथोचित अपेक्षा की जा सकती है।वास्तविक ड्रिलिंग क्षमता इन-होल्ड टूल्स और शर्तों, ड्रिलिंग तकनीकों और उपयोग किए गए उपकरणों पर निर्भर करेगी।
| डीजल इंजन | नमूना | कमिंस 6CTA8.3-C195 (टर्बोचार्ज्ड और चार्ज पानी ठंडा) |
| विस्थापन | 8.3L (2.19 अमेरिकी गैलन) | |
| शक्ति | 145kW (195HP) | |
| रेटेड RPM (फैक्टरी सेटिंग) | 2200rpm | |
| ड्रिलिंग क्षमता | BQ | 1500 मीटर (4920 फीट) |
| एनक्यू | 1300 मीटर (4264 फीट) | |
| मुख्यालय | 1000 मीटर (3280 फीट) | |
| पी क्यू | 680 मीटर (2230 फीट) | |
| ड्रिल हेड | रोटेशन की मोटर | डबल हाइड्रोलिक मोटर्स-परिवर्तनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS |
| आरपीएम | दो शिफ्ट / स्टेपलेस चेंज 0-1145 RPM | |
| अनुपात | पहली 8.776: 1 2 डी 2.716: 1 | |
| प्रमुख सलामी बल्लेबाज | हाइड्रोलिक ड्राइव के साथ बग़ल में फिसलने रास्ता | |
| हाइड्रोलिक चक (PQ) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, 222 400 एन के सामान्य रूप से बंद प्रकार अक्षीय होल्डिंग क्षमता | |
| मैक्स।टॉर्कः | 4650 एन · एम (3427 एलबीएफ · फीट) | |
| व्यास धारण करें | 121 मिमी (4.76 इंच) | |
| मैक्स।धुरी की उठाने की क्षमता | 150 kN (33720 lbf) | |
| मैक्स।खिला शक्ति | 75 kN (16860 lbf) | |
| प्राथमिक पंप पैकेज | ड्रिल हेड रोटेशन, मेन होइस्ट, मड पंप और लाइन विंच की ड्राइविंग के लिए एक्सियल पिस्टन चर विस्थापन ट्रिपल एक्स पंप। | निर्माता: डेनफॉस 1 पंप: 150 एलपीएम 28.5 एमपीए 2 पंप पर: 120 एलपीएम 25 एमपीए 3 पंप पर: 102 एलपीएम 25 एमपीए पर |
| हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
| उत्थापन गति (एकल तार) | 38-70 मीटर / मिनट (नंगे ड्रम) | |
| मुख्य की क्षमता | उत्थापन बल (एकल तार) | 77kN (17310 lbf) |
| उभाड़ना | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
| स्टील के तार की लंबाई | 50 मीटर (164 फीट) | |
| उत्थापन गति (एकल तार) | 164 मीटर / मिनट (नंगे ड्रम) | |
| वायर लाइन की क्षमता | उत्थापन बल (एकल तार) | 12 kN (2698 lbf) (नंगे ड्रम) |
| उभाड़ना | स्टील वायर व्यास | 6 मिमी (0.24 इंच) |
| स्टील के तार की लंबाई | 1500 मीटर (4920 फीट) | |
| मस्त कद | 11 मीटर (36 फीट) | |
| मस्त समायोजन कोण | 0 ° -90 ° | |
| ड्रिलिंग कोण | 45 ° -90 ° | |
| मस्तूल | खिला स्ट्रोक | 3800 मिमी (150 इंच) |
| स्लिपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
| पुल को खिलाओ | 15000 किग्रा (33075 पाउंड) | |
| थ्रस्ट को खिलाएं | 7500 किग्रा (16538 पाउंड) | |
| रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) | |
| मड पंप फुट क्लैंप | प्रकार | पंप ट्रिपल ट्रिपल सवार |
| नमूना | BW250 | |
| आघात | 100 मिमी (3.9 इंच) | |
| आउटपुट मात्रा | 250,145, 90, 52 एल / मिनट (66, 38, 24, 14 अमेरिकी गैलन / मिनट) | |
| स्राव दाब | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 साई) | |
| क्लैंपिंग स्कोप | छेद के माध्यम से 55.5-117.5 मिमी (2.19-4.63 इंच) mm154 मिमी (6.06 इंच) | |
| अन्य | वजन | 10000 किलोग्राम (22050 पाउंड) |
| कार्य आयाम (L × W × H) | 5652 × 2130 × 10200 मिमी (222.5 × 83.9 × 401.6 इंच) | |
| परिवहन आयाम (L × W × H) | 5970 × 2130 × 2730 मिमी (235 × 83.9 × 107.5 इंच) | |
| परिवहन मार्ग | टायर का प्रकार |
ग्राहक का मामला
सर्विस
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या समाधान के समाधान और निवारक उपाय किसी भी रखरखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स का उपयोग नए रूप में किया जाएगा स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों।
हम "एक उपकरण और एक मामला, अंतहीन सेवा प्रदान करते हैं, अर्थात् बिक्री के बाद सेवा की पुष्टि के आदेश से शुरू होता है, उपकरण के कामकाजी जीवन के लिए।
