DC तकनीक के साथ JC860 रॉक ब्लास्टिंग ड्रिलिंग रिग
परिचय

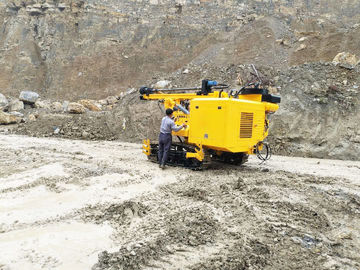

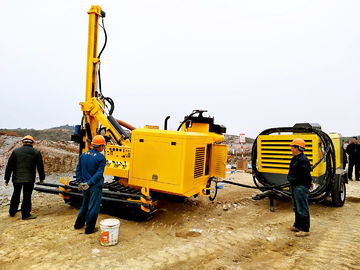

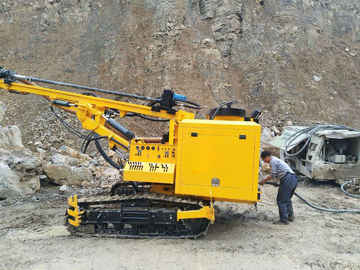

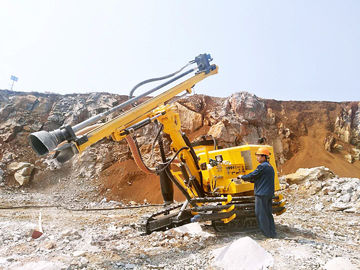

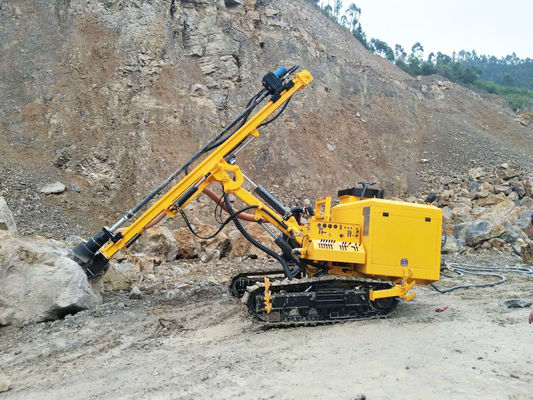

JC860 हाइड्रोलिक डाउन-होल ड्रिल आंतरिक दहन इंजन द्वारा संचालित एक बहुआयामी ड्रिल रिग है, ड्रिलिंग शक्ति हाइड्रोलिक सिस्टम द्वारा प्रभावित करने और छेद की सफाई हवा को छोड़कर प्रदान की गई थी।यह संचालित करने के लिए सुविधाजनक और कुशल है।यह ड्रिल अधिकांश ऑपरेशन में पारंपरिक वायवीय अभ्यासों के लिए सबसे अच्छा प्रतिस्थापन है।ड्रिल संरचना में कॉम्पैक्ट, ऑपरेशन में सरल, कुल वजन में हल्का है। JC860 हाइड्रोलिक क्रॉलर ड्रिलिंग रिग व्यापक रूप से खदानों और खदानों में ब्लास्ट-होल ड्रिलिंग के लिए उपयोग किया जाता है।इसका उपयोग सड़क, रेलवे, पावर स्टेशन, सिविल इंजीनियरिंग और भवन आदि में लंगर के लिए भी किया जाता है।
विशेषताएँ
1. बीहड़ ट्रैक हाइड्रोलिक मोटर द्वारा उच्च यात्रा क्षमता के साथ संचालित किया गया था।
2. फ़ीड और रोटरी सिर हाइड्रोलिक मोटर द्वारा संचालित किए गए थे, इसलिए, हवा और तेल की खपत और कुल ड्रिलिंग लागत कम है।
3. हाइड्रोलिक फीड और रोटरी हेड ने सबसे बड़ी फीडिंग फोर्स और सबसे बड़ी रोटरी टॉर्क को बाहर रखा, जिससे यह जटिल कामों में ऑपरेशन के लिए अधिक उपयुक्त है।
4. रिग के लिए सुसज्जित कंप्रेसर हवा रिग की तुलना में सबसे अच्छी कीमत-प्रदर्शन अनुपात के साथ सुसज्जित एक एयर रिग से छोटा और सस्ता है।
5. हाइड्रोलिक ट्रैक दोलन किसी भी उबड़-खाबड़ इलाके में ड्रिल करने के लिए अधिक उपयुक्त है।
6. रोलर्स के साथ गाड़ी ड्रिल गाइड के लिए न्यूनतम पहनने के लिए प्रदान करता है।
7. गाइड विस्तार, बूम स्विंग, बूम लिफ्ट, गाइड झुकाव और गाइड डंप के लिए हाइड्रोलिक सहायक कार्य आसान और कुशल हैं।
8. डीजल इंजन और मुख्य हाइड्रोलिक पार्ट्स आयातित उत्पादों या प्रसिद्ध घरेलू ब्रांड को अपनाते हैं।
9. विशेष मुआवजा डिवाइस ड्रिल रॉड थ्रेड्स की पूरी सुरक्षा करता है।
विनिर्देश
| ड्रिलिंग विशिष्टता | ||||||
| 1 | रॉक हार्डनेस | एफ = 6-20 | ||||
| २ | छेद व्यास | मिमी | 90-152 है | |||
| ३ | छेद गहराई | म | ४० | |||
| ४ | ड्रिलिंग रॉड व्यास | मिमी | 60,76,89 | |||
| रोटरी प्रमुख | ||||||
| ५ | रोटेशन टोक़ | एनएम | 3300 है | |||
| ६ | रोटेशन की गति (सामान्य और तेज) | आरपीएम | 0-82 / 0-112 | |||
| भोजन प्रणाली | ||||||
| । | मैक्स।फ़ीड बल | के.एन. | २५ | |||
| । | मैक्स।उठाने की शक्ति | के.एन. | ३० | |||
| ९ | मैक्स।फ़ीड गति | एम / मिनट | १५ | |||
| १० | मैक्स।उठाने की गति | एम / मिनट | १५ | |||
| बूम और गाइड | ||||||
| 1 1 | बूम का मैक्स स्विंग | ° | 45 ° बाएँ / 45 ° दाएँ | |||
| १२ | बूम का मैक्स डंप | ° | अप 60 डाउन 20 | |||
| १३ | गाइड की अधिकतम स्विंग | ° | 30 (L) / 91 (R) or91 (L) / 30 (R) | |||
| १४ | गाइड का मैक्स डंप | ° | 180 | |||
| १५ | स्ट्रोक खिलाओ | म | ३ | |||
| यन्त्र | ||||||
| १६ | उत्पादक | YUCHAI | ||||
| १। | नमूना | |||||
| १। | रेटेड हॉर्स पावर | किलोवाट | 63 | |||
| १ ९ | विद्युत व्यवस्था | २४ | वाल्ट | |||
| २० | सिलेंडर | ४ | ||||
| एयर कंप्रेसर की मांग | ||||||
| २१ | हवा की खपत | M / मिनट | M115 11.3 मी२/min(1.4 Mpa) 40140 13 मी२/min(1.4 Mpa) Φ≤152 17 मी२/min(1.4 Mpa) M165 21 मी२/min(2.4 Mpa) |
|||
| २२ | कंप्रेसर प्रकार | रोटरी पेंच / जंगम | ||||
| २३ | कंप्रेसर दबाव आवश्यक है | एमपीए | ≥1.4 | |||
| सामान्य जानकारी | ||||||
| २४ | मैक्स।यात्रा की गति (धीमी / तेज़) | किमी / घंटा | 2/3 | |||
| २५ | धीरे-धीरे होना | ° | २४ | |||
| २६ | ग्राउजर चौड़ाई | मिमी | 324 | |||
| २। | शुद्ध वजन | किग्रा | 5500 | |||
| २। | शिपिंग लंबाई | मिमी | 6000 है | |||
| २ ९ | शिपिंग चौड़ाई | मिमी | 2150 है | |||
| ३० | शिपिंग ऊंचाई | मिमी | 2500 है | |||
| ३१ | धरातल | मिमी | २५२ है | |||
| 32 | गाइड एक्सटेंशन | मिमी | 1200 | |||
| शीतलन प्रणाली | ||||||
| 33 | प्रवाह का आयतन | एल / मिन | 200 रु | |||
| 34 | मूल्यांकन दबाव | एमपीए | 1.6 | |||
| धूल संग्रहित करने वाला | ||||||
| ३५ | भीगी भीगी | ऐच्छिक | ||||
| ३६ | सूखी | ऐच्छिक | ||||
