| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | TWD100A |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 2000set / वर्ष |

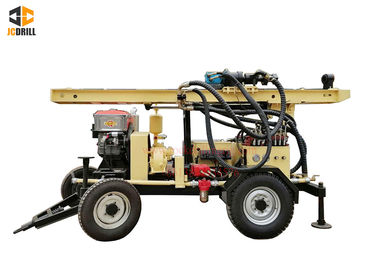

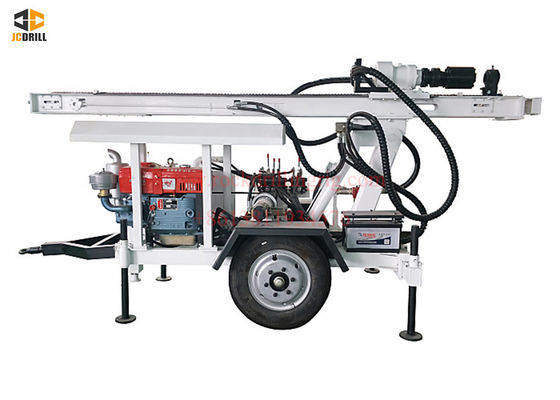

110 मीटर के लिए पोर्टेबल ट्रेलर माउंटेड वॉटर वेल ड्रिलिंग रिग
आवेदन
TWD100A श्रृंखला ड्रिलिंग रिग एक हल्का, कुशल और बहुमुखी ड्रिलिंग और ड्रिलिंग उपकरण है।ड्रिलिंग रिग दो-पहिया ट्रेलर प्रकार को गोद लेती है, जो संक्रमण को सुविधाजनक और त्वरित बनाती है। मुख्य रूप से छोटे एपर्चर कुओं, जियोथर्मल एयर-कंडीशनिंग छेद और अन्य कुओं को ड्रिलिंग के लिए उपयुक्त है। विशेष रूप से पहाड़ी और चट्टानी इलाकों में पानी का सेवन परियोजनाओं के लिए उपयुक्त है।दक्षता पारंपरिक रोटरी ड्रिलिंग रिग की तुलना में दस गुना अधिक है, और उपयोगकर्ताओं के लिए बनाए गए आर्थिक लाभ बेहद प्रभावशाली हैं।
विशेष रूप से, यह हार्ड रॉक परत पर ड्रिलिंग कर सकता है यह विभिन्न भूवैज्ञानिक संरचनाओं के तहत कुशलता से काम कर सकता है।यह सबसे लोकप्रिय मशीन मीटिंग है, जो एक संयोजन ड्रिलिंग मशीन के लिए अधिकांश आवश्यकताओं को पूरा करती है, जो कि तलछट और कठोर चट्टान में ग्रामीण जल आपूर्ति छेद को पूरा करने में सक्षम है।लगभग 2100 किग्रा वजन जो इसे एक पिक-अप द्वारा खींचने की अनुमति देता है, इसे सुविधाओं के साथ पैक किया जाता है।
विशेषताएँ
1. TWD100A एक एकल धुरा ट्रेलर पर एक जहाज पर बिजली पैक, ड्रिल पाइप भंडारण और फोम पंप को जोड़ती है।यह ज्यादातर स्थानों पर एक त्वरित सेट के लिए बनाता है और कई पानी के अच्छी तरह से ड्रिलिंग कार्यों के लिए एक आदर्श बहुउद्देशीय रिग है।
2. TWD100A में कीचड़ पंप है जिसे इस उच्च हेड पंप में वैकल्पिक स्किड माउंट की तुलना में अधिक तेजी से ड्रिल किया जा सकता है
केन्द्रापसारक कीचड़ पंप और ट्रेलर पावर पैक से अपनी शक्ति प्रत्यक्ष लेता है।
3. मशीन संरचना में कॉम्पैक्ट है और ले जाने के लिए सुविधाजनक है।पूरी मशीन पूर्ण हाइड्रोलिक ड्राइव को गोद लेती है और कम विफलता दर। टॉवर विधानसभा में एक हाइड्रोलिक क्षतिपूर्ति तंत्र है।जब निर्माण के दौरान टॉवर को जमीन पर रखा जाता है, तो असर क्षमता अधिक होती है और स्थिरता अधिक होती है।
| विवरण | TWD100A |
| भूविज्ञान ड्रिल किया गया | एफ = 6-12 |
| गहराई पर ड्रिल करें | 0-110 मी |
| ड्रिलिंग व्यास | 90 - 180 मिमी |
| ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक |
| रिग असेंबली | 1 पूर्ण इकाई, मुख्य इंजन संचालित |
| चलना फिरना | 2 पहिया अग्रानुक्रम सड़क ट्रेलर |
| परिवहन | पिकअप या हल्के ट्रक द्वारा ले जाया गया |
| ड्रिल पाइप (व्यास x लंबाई) | 60/76 मिमी x 1.5 मीटर (2 मीटर वैकल्पिक) |
| कीचड़ पंप (वैकल्पिक) | BW200 |
| फोम पंप | ऐच्छिक |
| वजन | 1300 किग्रा |
| रोटेशन और फ़ीड प्रणाली | |
| भारी शुल्क श्रृंखला के माध्यम से हाइड्रोलिक सिलेंडर द्वारा शीर्ष हेड ड्राइव। | |
| रोटेशन टोक़ | 1200 एनएम |
| स्पीड | 60-120 आरपीएम। |
| प्रमुख यात्रा | 1.95 मीटर |
| पुल-अप क्षमता | 5000 किलोग्राम |
| पुल-डाउन क्षमता | 5000 किलोग्राम |
| पुल-अप गति-धीमी फ़ीड | 1.22 मीटर / मिनट |
| पुल-अप गति-तीव्र फ़ीड | 12.26 मीटर / मिनट |
| पुल-डाउन गति-धीमी फ़ीड | 0-1.88 मीटर / मिनट |
| पुल-डाउन गति-तीव्र फ़ीड | 0- 16.90 मीटर / मिनट |
| डीजल इंजन | |
| शक्ति | 24KW |
| नमूना | AMEC |
| ड्रिल पाइप | |
| ड्रिल पाइप की लंबाई | 2.00 मीटर |
| ड्रिल पाइप व्यास | 60/76 मिमी |
| थ्रेड | 2 3/8 REG API मॉड |
| पावर पैक की गति | 3000 आरपीएम। |
| पावर पैक लोड करें | अधिकतम।47 एच.पी. |
| कीचड़ पंप (वैकल्पिक) | |
| प्रवाह क्षमता | 200 लीटर / मिनट |
| मैक्स।कार्य का दबाव | 40 बार |
| हाइड्रॉलिक सिस्टम | |
| हाइड्रोलिक टैंक की क्षमता | 140 लीटर |
| जैक को स्थिर करना | |
| 2 फ्रंट जैक और 2 रियर जैक। | |
| उबा देना | 60 मिमी। |
| आघात | 400 मिमी |
| वायु प्रणाली | |
| नीचे-छेद छेद के लिए वेंटुरी-प्रकार का स्नेहक। | |
| मैक्स।दबाव | 25 बार |
| तेल टैंक की क्षमता | 4 लीटर |
| आयाम | |
| पूरी लंबाई | 3000 मिमी |
| कुल चौड़ाई | 1550 मिमी |
| समग्र ऊंचाई | 2000 मिमी |
हमारी बिक्री सेवा प्रणाली के बाद, हम ISO-9000 श्रृंखला के अनुसार कड़ाई से सही नियंत्रण प्रणाली स्थापित करते हैं, इस प्रणाली में, प्रौद्योगिकी की तारीख और समस्या का समाधान और निवारक उपाय किसी भी रखरखाव परियोजना में प्रदान किए जाएंगे, सभी स्पेयर पार्ट्स का उपयोग नए रूप में किया जाएगा स्थापना निर्देश, पैकिंग सूची, निर्माता के निर्देश, योग्यता और वारंटी प्रमाण पत्र के साथ OEM उत्पादों।
हम "एक उपकरण और एक मामला, अंतहीन सेवा, अर्थात् बिक्री के बाद सेवा की पुष्टि के आदेश से शुरू, उपकरण के कामकाजी जीवन के लिए अंतिम।
