| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | TWD150 |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 500Set / वर्ष |

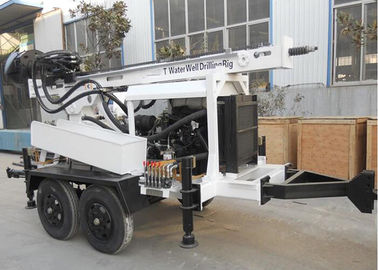

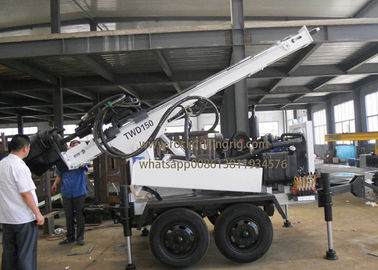

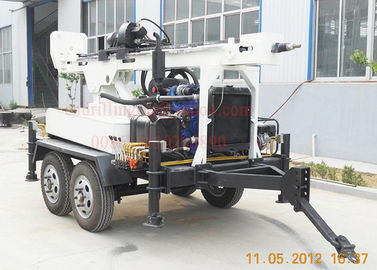

150 मीटर डीटीएच कीचड़ ड्रिलिंग ट्रेलर 45KW डीजल के साथ ड्रिलिंग रिग घुड़सवार
आवेदन
TWD150 हाइड्रोलिक ट्रेलर में पानी की अच्छी तरह से ड्रिलिंग रिग घुड़सवार 2 पहिया सड़क ट्रेलर पर मुहिम शुरू की और सभी में विभाजित स्किड सुविधाओं और सामान्य टूलींग।
पोर्टेबल वाटर वेल ड्रिलिंग उपकरण सबसे लोकप्रिय मशीन मीटिंग है, जो संयोजन ड्रिलिंग मशीन के लिए सबसे अधिक आवश्यकता है, जो तलछट और कठोर चट्टान में ग्रामीण जलापूर्ति छेद को पूरा करने में सक्षम है, पानी की अच्छी तरह से ड्रिलिंग मशीन का वजन लगभग 2100-किलोग्राम है जो इसे एक पुल द्वारा खींचने की अनुमति देता है पिक-अप यह सुविधाओं के साथ पैक किया जाता है।
विशेषताएँ
TWD150 एक एकल धुरा ट्रेलर पर एक जहाज पर बिजली पैक, ड्रिल पाइप भंडारण और फोम पंप को जोड़ती है।यह ज्यादातर स्थानों पर एक त्वरित सेट के लिए बनाता है और कई पानी के अच्छी तरह से ड्रिलिंग कार्यों के लिए एक आदर्श बहुउद्देशीय रिग है।
TWD150 में कीचड़ पंप है जो इस उच्च हेड पंप में वैकल्पिक स्किड माउंटेड केन्द्रापसारक कीचड़ पंपों की तुलना में अधिक तेजी से ड्रिल कर सकता है और ट्रेलर पॉवर पैक से इसकी शक्ति को प्रत्यक्ष लेता है।
विनिर्देश
| नहीं। | विवरण | TWD150 |
| 1 | भूविज्ञान ड्रिल किया गया | सभी प्रकार |
| २ | गहराई पर ड्रिल करें | 0-150 मी |
| ३ | ड्रिलिंग व्यास | 90 - 200 मिमी |
| ४ | ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक |
| ५ | रिग असेंबली | 1 पूर्ण इकाई, मुख्य इंजन संचालित |
| ६ | चलना फिरना | 4 पहिया अग्रानुक्रम सड़क ट्रेलर |
| । | परिवहन | पिकअप या हल्के ट्रक द्वारा ले जाया गया |
| । | ड्रिल पाइप (व्यास x लंबाई) | 60/76 मिमी x 2 मीटर |
| ९ | कीचड़ पंप | 400 एल / मिनट @ 6 बार प्रगतिशील पंप |
| १० | फोम पंप | हाइड्रोलिक संचालित, रिग पर मुहिम शुरू की |
| 1 1 | वजन | 2177 किग्रा |
| ROTARYHEAD और फ़ीड प्रणाली | ||
| १२ | भारी शुल्क श्रृंखला के माध्यम से हाइड्रोलिक सिलेंडर द्वारा शीर्ष हेड ड्राइव। | |
| १३ | रोटेशन टोक़ | 2232 एनएम |
| १४ | स्पीड | 0 - 34 आरपीएम। |
| १५ | प्रमुख यात्रा | 2.25 मीटर |
| १६ | पुल-अप क्षमता | 3813.09 किग्रा। |
| १। | पुल-अप गति-धीमी फ़ीड | 1.22 मीटर / मिनट |
| १। | पुल-अप गति-तीव्र फ़ीड | 12.26 मीटर / मिनट |
| १ ९ | पुल-डाउन गति-धीमी फ़ीड | 0-1.88 मीटर / मिनट |
| २० | पुल-डाउन गति-तीव्र फ़ीड | 0- 16.90 मीटर / मिनट |
| डीजल इंजन | ||
| २१ | शक्ति | 45KW है |
| २२ | नमूना | YC2115 |
| ड्रिल पाइप | ||
| २३ | ड्रिल पाइप की लंबाई | 2.00 मीटर |
| २४ | ड्रिल पाइप व्यास | 76 मिमी |
| २५ | थ्रेड | 2 3/8 REG API मॉड |
| २६ | पावर पैक की गति | 3000 आरपीएम। |
| २। | पावर पैक लोड करें | अधिकतम।47 एच.पी. |
| कीचड़ पंप | ||
| २। | प्रवाह क्षमता | 400 लीटर / मिनट |
| २ ९ | मैक्स।कार्य का दबाव | 6 बार |
| हाइड्रॉलिक सिस्टम | ||
| ३० | हाइड्रोलिक टैंक की क्षमता | 140 लीटर |
| STABILIZING जैक | ||
| ३१ | 2 फ्रंट जैक और 2 रियर जैक। | |
| 32 | उबा देना | 80 मिमी। |
| 33 | आघात | 480 मिमी |
| आकाशवाणी प्रणाली | ||
| 34 | नीचे-छेद छेद के लिए वेंटुरी-प्रकार का स्नेहक। | |
| ३५ | मैक्स।दबाव | 40 बार |
| ३६ | तेल टैंक की क्षमता | 8 लीटर |
| DIMENSIONS | ||
| ३। | पूरी लंबाई | 4540 मिमी |
| ३। | कुल चौड़ाई | 1750 मिमी |
| ३ ९ | समग्र ऊंचाई | 1900 मिमी |
