| ब्रांड नाम: | JINCHENG |
| मॉडल संख्या: | TWD200 |
| एमओक्यू: | 1 |
| कीमत: | 19000usd-20000usd/set |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 3000sets / माह |

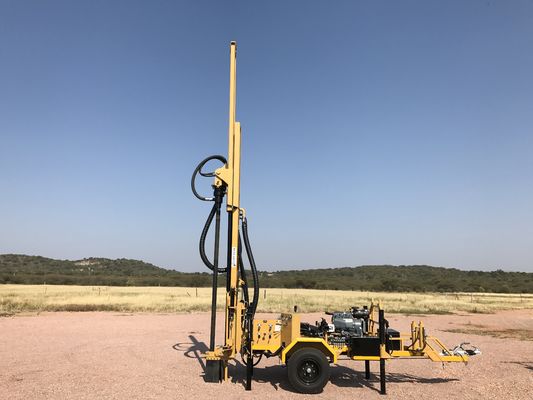

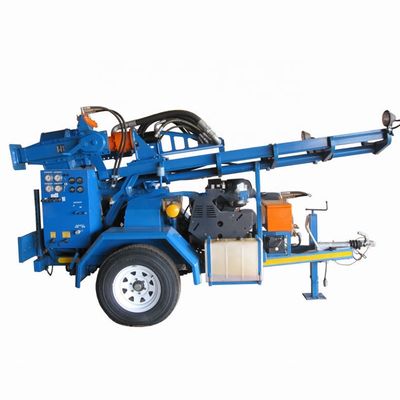

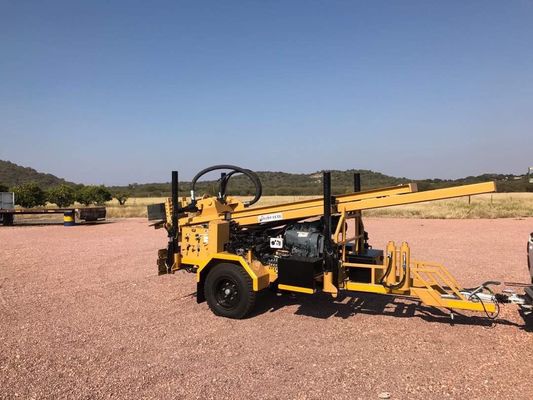

2300r / मिनट 80 आरपीएम हाइड्रोलिक 89 मिमी ट्रेलर घुड़सवार ड्रिल रिग
आवेदन
एनजीओ और निजी ग्राहकों के लिए पानी की अच्छी तरह से ड्रिलिंग करने के लिए टेबल।अधिकांश मामलों में जहां बोरहोल को अफ्रीका में ड्रिल किया जाता है, वहां हैंडपंप या सोलर पंप स्थापित करना होता है, जिसका आकार 6 "से कम होता है। यही कारण है कि कीचड़ रोटरी छेद के कारण हमें 8" क्षमता और डीटीएच 6 पर "क्षमता की आवश्यकता होती है। यह काफी बड़ा है।" अधिकांश पानी पंपों को स्थापित करने के लिए। रिग को 6 "पीवीसी केसिंग इंस्टालेशन को संभालने में सक्षम होना चाहिए।
विशेषताएँ
डीट्ज F3L912 इंजन की तरह सिद्ध प्रौद्योगिकी का उपयोग करता है और लंबे समय तक ड्रिलिंग के बाद भी आप हाइड्रोलिक टैंक पर अपना हाथ रख सकते हैं। हम रोक्वेट वाल्व का उपयोग करने के लिए इच्छुक हैं, यह मुख्य भागों में विश्व प्रसिद्ध ब्रांड का उपयोग करता है जैसे यूएसए आयातित उच्च टॉर्क मोटर, इटली ने हाइड्रो-कंट्रोल हाइड्रोलिक वाल्व का आयात किया, जर्मनी ने केटीआर कपलिंग और यूएसए विकर्स हाइड्रोलिक पंप का आयात किया।
यह रिग 2 और 3/8 एपीआई आंतरिक फ्लश थ्रेडिंग के साथ 89 मिमी ड्रिल पाइप का उपयोग करता है।यह कीचड़ रोटरी ड्रिलिंग के मामले में घर्षण को कम करता है क्योंकि आंतरिक संयुक्त व्यास 44 मिमी है। ड्रिल टॉवर दूरबीन है और घर्षण को कम करने के लिए इयरथलाइट ब्लॉक का उपयोग करता है और सीधे फीड सिलेंडर पर जुड़ा हुआ है। ड्रिल सिर एक ईटली मोटर ड्राइव द्वारा संचालित है गियर बॉक्स के साथ 2600 एनएम टोक़ के साथ उत्पादन करते हैं। यदि आप एक गुणवत्ता वाले उत्पाद चाहते हैं जो 200 मिमी छेद तक ड्रिल कर सकते हैं।
भूजल के लिए TWD200 ड्रिलिंग अलग बनावट के अनुसार पर्किंग ड्रिलिंग के लिए हवा, फोम या मिट्टी की रोटरी का उपयोग कर सकती है।
इसका व्यापक रूप से औद्योगिक और कृषि जल संरक्षण परियोजनाओं में उपयोग किया जाता है, जैसे कि ड्रिलिंग कुओं, परीक्षण कुओं या अन्य अन्वेषण बोरहोल।
विशेष रूप से, भूतापीय हीटिंग के लिए ड्रिलिंग छेद में यह सुदृढीकरण के लिए इंजीनियरिंग आधार को पूरा कर सकता है, विभिन्न प्रकार के इंजीनियरिंग के साथ जुड़े ढीले बजरी ड्रिलिंग रॉक गठन।
विनिर्देश
| भूविज्ञान ड्रिल किया गया | सभी प्रकार |
| गहराई पर ड्रिल करें | 0-200 मी |
| ड्रिलिंग व्यास | 90 - 200 मिमी (DTH.max.6''hammer) |
| ड्रिलिंग व्यास | 90 - 250 मिमी (मिट्टी ड्रिलिंग) |
| रिग असेंबली | 1 पूर्ण इकाई, मुख्य इंजन संचालित |
| चलना फिरना | 2 पहिया अग्रानुक्रम सड़क ट्रेलर |
| परिवहन | पिकअप या हल्के ट्रक द्वारा ले जाया गया |
| ड्रिल पाइप (व्यास x लंबाई) | 76/89 मिमी x 2 मीटर |
| फोम पंप | हाइड्रोलिक चालित (वैकल्पिक) |
| वजन | 2700 किग्रा |
| रोटेशन और फ़ीड प्रणाली | |
| हाइड्रोलिक सिलेंडर द्वारा टॉप हेड ड्राइव | |
| रोटेशन टोक़ | 2600 एनएम |
| स्पीड | 0 - 80 आरपीएम। |
| प्रमुख यात्रा | 2.25 मीटर |
| पुल-अप क्षमता | 8.5 टन |
| पुल-अप गति-धीमी फ़ीड | 1.22 मीटर / मिनट |
| पुल-अप गति-तीव्र फ़ीड | 12.26 मीटर / मिनट |
| पुल-डाउन गति-धीमी फ़ीड | 0-1.88 मीटर / मिनट |
| पुल-डाउन गति-तीव्र फ़ीड | 0- 16.90 मीटर / मिनट |
| स्ट्रोक खिलाओ | 2350 मिमी |
| डीजल इंजन | |
| ब्रंद | ड्युट्ज |
| शक्ति | 33KW |
| नमूना | F3-912 |
| स्पीड | 2300r / मिनट |
| ठंडा प्रकार | वायु |
| ड्रिल पाइप | |
| ड्रिल पाइप की लंबाई | 2.00 मीटर |
| ड्रिल पाइप व्यास | 76/89 मिमी |
| थ्रेड | 2 3/8 REG API मॉड |
| पावर पैक की गति | 3000 आरपीएम। |
| पावर पैक लोड करें | अधिकतम।47 एच.पी. |
| फोम पंप (वैकल्पिक) | |
| प्रवाह क्षमता | 400 लीटर / मिनट |
| फोम टैंक | 50 लीटर |
| मैक्स।कार्य का दबाव | 40 बार |
| हाइड्रॉलिक सिस्टम | |
| हाइड्रोलिक टैंक की क्षमता | 180 लीटर |
| जैक को स्थिर करना | |
| 2 रियर हाइड्रोलिक और 1 मेकैनिकल जैक (2 फ्रंट हाइड्रोलिक जैक वैकल्पिक)। | |
| उबा देना | 150 मिमी। |
| आघात | 520 मिमी |
| वायु प्रणाली | |
| नीचे-छेद छेद के लिए वेंटुरी-प्रकार का स्नेहक। | |
| मैक्स।दबाव | 40 बार |
| तेल टैंक की क्षमता | 8 लीटर |
| आयाम | |
| पूरी लंबाई | 4100 मिमी |
| कुल चौड़ाई | 1890 मिमी |
| समग्र ऊंचाई | 2100 मि.मी. |
