500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग

500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग

ब्रांड नाम: JCDRILL
मॉडल संख्या: JRC500
एमओक्यू: एक सेट
कीमत: Negotation
भुगतान की शर्तें: टी / टी, एल / सी, डी / पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 2000set / वर्ष
विस्तृत जानकारी
उत्पत्ति के प्लेस:
हेबै, चीन
प्रमाणन:
ISO,CE
मॉडल संख्या:
जेआरसी500
आवेदन:
आरसी रिवर्स सर्कुलेशन ड्रिलिंग
ड्रिलिंग गहराई:
500m
ड्रिलिंग व्यास:
105-350 मिमी
ड्रिल रॉड:
3000 मिमी
रॉक कठोरता:
एफ = 8-16
घूमने की रफ़्तार:
0-100rpm
कार्य का दबाव:
1.05-2.4 एमपीए
हवा की खपत:
11.3-21 एम³/मिनट
फ़ीड स्ट्रोक:
3.66m
रोटरी टॉर्क:
8500-10000N.m
धूल संग्रहित करने वाला:
गीला और सूखा वैकल्पिक
वापस खींचो क्षमता:
28 टन
नाम:
500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन ड्रिलिंग रिग
पैकेजिंग विवरण:
मानक निर्यात महासागर परिवहन पैकेज
आपूर्ति की क्षमता:
2000set / वर्ष
प्रमुखता देना:

डीटीएच रिवर्स सर्कुलेशन ड्रिलिंग रिग

,

ट्रैक माउंटेड आरसी ड्रिलिंग रिग

,

500 मीटर रिवर्स सर्कुलेशन ड्रिलिंग रिग

उत्पाद का वर्णन

JRC500 हाइड्रोलिक डीटीएच ट्रैक mnounted रिवर्स सर्कुलेशन माइनिंग आरसी ड्रिलिंग रिग



रॉक गठन को तोड़ने के लिए टंगस्टन स्टील ड्रिल बिट को चलाने के लिए आरसी ड्रिलिंग एक वायवीय हथौड़ा का उपयोग करना है।एक वायवीय पारस्परिक पिस्टन को बार-बार एक हथौड़ा कहा जाता है, जो बदले में एक टंगस्टन स्टील ड्रिल बिट को चलाता है जिसका उपयोग कठोर चट्टान को तोड़ने के लिए किया जाता है।जब संपीड़ित हवा को उड़ा दिया जाता है, तो दबाव विचलन एक रिवर्स सर्कुलेशन उत्पन्न करेगा, जिससे कटिंग आंतरिक ट्यूब में ऊपर की ओर प्रवेश करेगी।जब कटिंग जमीन पर पहुंचती है, तो वे नमूना कमी के लिए एक नली के माध्यम से चक्रवात विभाजक से जुड़े होते हैं, और फिर नमूना नीचे के उद्घाटन से नमूना बैग में गिर जाता है।इन नमूना बैगों को एकत्रित नमूनों के स्थान और गहराई के साथ चिह्नित किया जाता है और विश्लेषण के लिए सीधे प्रयोगशाला में ले जाया जा सकता है।

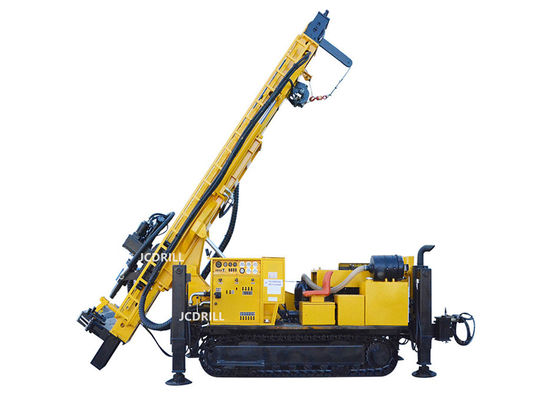

500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग 0

आवेदन

JRC500 रिवर्स सर्कुलेशन ड्रिलिंग रिग एक नया बहुउद्देश्यीय, उच्च दक्षता, पर्यावरण संरक्षण, मल्टी-ट्रैक-टाइप रिग है, जो नवीनतम विदेशी गैस लिफ्ट रिवर्स सर्कुलेशन ड्रिलिंग तकनीक का उपयोग करता है, इससे बचने के लिए धूल कलेक्टर के माध्यम से रॉक डस्ट को प्रभावी ढंग से एकत्र किया जा सकता है पर्यावरण प्रदूषण। आप भी एकत्र कर सकते हैं स्लैगिंग चक्रवात विभाजक नमूना विश्लेषण के भूवैज्ञानिक पूर्वेक्षण विभाग में इस्तेमाल किया जा सकता है। यह एक भूवैज्ञानिक अन्वेषण ड्रिलिंग, ड्रिलिंग कुओं, निगरानी कुओं, जमीन स्रोत गर्मी पंप एयर कंडीशनिंग और उपकरण के लिए पसंद के अन्य गहरे छेद है।

ड्रिलिंग रिग का उपयोग ग्राउंड होल रिवर्स सर्कुलेशन ड्रिलिंग पर विभिन्न प्रकार की संपीड़ित हवा में किया जा सकता है।भारोत्तोलन प्रणाली, गाइड मुआवजा, ड्रिल पाइप लोडिंग और अनलोडिंग, रोटेशन और फीड, पैर, चरखी, चलना और अन्य प्रणाली सभी हाइड्रोलिक सिस्टम को प्राप्त करने के लिए श्रम तीव्रता को कम करने और निर्माण की दक्षता और गुणवत्ता में सुधार करने के लिए।

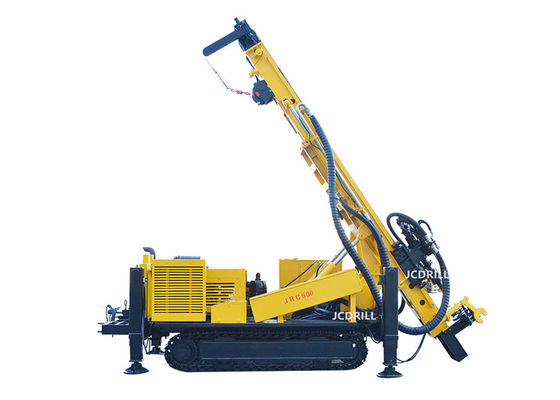

500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग 1500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग 2500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग 3

विशिष्टता

1 भूविज्ञान ड्रिल किया गया   सभी प्रकार
2 ड्रिलिंग प्रकार   डीटीएच और आरसी
3 ड्रिल प्रणाली और संचालन   हाइड्रोलिक
4 छेद व्यास मिमी 90—Φ400
5 छेद की गहराई एम 500
6 रोटेशन टॉर्क के.एन. 85-100
7 घूमने की रफ़्तार आरपीएम 0-80 पहला गियर
0-160 दूसरा गेर
8 ड्रिल पाइप व्यास मिमी 76/89/114
9 ड्रिल पाइप की लंबाई मिमी 4/4500
10 मैक्स।फ़ीड गति एम/मिनट 18
1 1 मैक्स।उठाने की गति एम/मिनट 5-20
12 फ़ीड स्ट्रोक मिमी 3400
13 मैक्स।भारोत्तोलन बल टी 28
14 मुख्य चरखी का भारोत्तोलन बल (वैकल्पिक) टी 4
15 लहरा का भारोत्तोलन बल टी 1.5
16 उपकरण चरखी की ऊंचाई उठाना एम 100
17 डीजल इंजन प्रकार कमिन्स
18 रेटेड हॉर्स पावर किलोवाट 180
19 विद्युत व्यवस्था वाल्ट 24
20 कंप्रेसर प्रकार रोटरी पेंच / जंगम
21 दबाव आवश्यक एमपीए 1.05—4.5
22 हवा की खपत एम³/मिनट 16-60
23 कुल भार टी 13
24 शिपिंग लंबाई मिमी 7550
25 शिपिंग चौड़ाई मिमी 2260
26 शिपिंग ऊंचाई मिमी 2700
27 धरातल मिमी 300
28 प्रवाह की मात्रा मिमी 20

विशेषताएं

1: डीजल इंजन माउंटेड हाइड्रोलिक सिस्टम, सभी सिस्टम में वॉकिंग, रोटेशन, फीड, लिफ्टिंग, लेग, लिफ्टिंग, मुआवजा सिस्टम, रॉड चेंज हाइड्रोलिक है।

2: डीटीएच तकनीक के साथ मिलकर काम कर रहे रिवर्स सर्कुलेशन सिस्टम, प्रभाव और धूल इकट्ठा करने के लिए एयर कंप्रेसर प्रोविस प्रेस्ड एयर।

3. काम करने के दौरान, रिवर्स सर्कुलेशन हैमर, डबल ट्यूब, प्रेस्ड एयर का इस्तेमाल दो ट्यूब के बीच करें और इनर ट्यूब से धूल बाहर निकालें।

4. इसके अलावा यह सकारात्मक परिसंचरण के लिए उपलब्ध है सामान्य ड्रिलिंग उपकरण का उपयोग करें।

5. फीड सिस्टम, गाइड (मस्तूल), रोटरी हेड, मुआवजा प्रणाली, सेंट्रलाइज़र, रॉड एक्सचेंज सिस्टेम, वाइंडिंग आदि से बना कार्य प्रणाली।

6. कुल्हाड़ियों का दबाव, फ़ीड गति, रोटरी गति समायोज्य है।

7. चलने की प्रणाली एक स्व-चलने वाली प्रणाली है, जो चलने के लिए सुविधाजनक है, जो ट्रक पर लोड होने पर चार हाइड्रोलिक पैर स्थापित कर सकती है, इसे लंबी पैदल यात्रा की आवश्यकता नहीं होती है, यह सीधे ट्रक पर लोड हो सकती है।

8. काम के दौरान ड्रिलिंग का संतुलन बनाए रखने के लिए चार हाइड्रोलिक लेग का उपयोग।

9. सब वाइंडिंग Max.1ton ड्रिलिंग टूल को फहरा सकती है, यह रॉड बदलने में भी मदद कर सकती है।

10. गाइड (मस्तूल) 45 ° -90 ° में काम कर सकता है, गाइड में एक विस्तार प्रणाली होती है, जो यह सुनिश्चित करती है कि गाइड के संतुलन को बनाए रखने के लिए गाइड ड्रिलिंग सतह की ओर बढ़ सके।

11. छेद की सटीक सटीकता सुनिश्चित करने के लिए ग्रेडियेंटर, कोण योग्य और केंद्रीकरण।

12. सेवा जीवन का विस्तार करने के लिए हथौड़ा को लुब्रिकेट करने के लिए वायु प्रणाली में एक विशेष स्नेहन प्रणाली होती है।

500 मीटर हाइड्रोलिक डीटीएच ट्रैक माउंटेड रिवर्स सर्कुलेशन आरसी ड्रिलिंग रिग 4
