| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | TWD150 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 2000set / वर्ष |

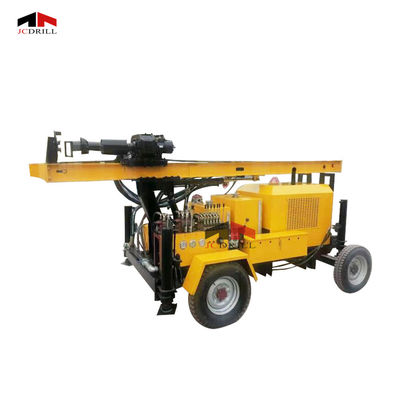

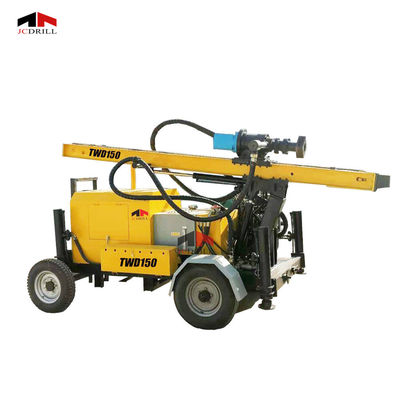

150 मीटर ट्रेलर ड्रिलिंग के लिए भूवैज्ञानिक / जल खैर ड्रिल रिग अच्छी तरह से TWD150
1. TWD150 श्रृंखला रोटरी ट्रेलर घुड़सवार ड्रिलिंग रिग व्हील रनिंग गियर और हाइड्रोलिक तेल सिलेंडर स्तंभ के साथ सुसज्जित है, क्षैतिज समायोजन को सुविधाजनक बनाने के लिए स्थानांतरित, सुविधाजनक और आसान है।
2. हाइड्रोलिक फ़ीड तंत्र से लैस, ड्रिलिंग दक्षता में बहुत सुधार हुआ है।
3. बोर दबाव के तल पर एक दबाव गेज के निर्देश से लैस, छेद की निगरानी करना आसान है।
4. हाइड्रोलिक संचालन, सुविधाजनक और विश्वसनीय के लिए गिरने टॉवर।
5. इलेक्ट्रिक स्टार्ट, लेबर सेविंग के साथ डीजल इंजन।
विनिर्देश
| विवरण | TWD150B |
| भूविज्ञान ड्रिल किया गया | सभी प्रकार |
| गहराई पर ड्रिल करें | 0-150 मी |
| ड्रिलिंग व्यास | 90-254 मिमी (मिट्टी की ड्रिलिंग) |
| ड्रिलिंग व्यास | 90-254 मिमी (डीटीएच ड्रिलिंग) |
| ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक |
| रिग असेंबली | मुख्य इंजन चालित |
| चलना फिरना | 4 पहिया अग्रानुक्रम सड़क ट्रेलर |
| परिवहन | पिकअप या हल्के ट्रक द्वारा ले जाया गया |
| ड्रिल पाइप (व्यास x लंबाई) | 76/89 मिमी x 2 मीटर |
| डीटीएच हैमर | 4-6 इंच |
| फोम पंप | ऐच्छिक |
| वजन | 2600 किग्रा |
| रोटेशन और फ़ीड प्रणाली | |
| हाइड्रोलिक सिलेंडर द्वारा टॉप हेड ड्राइव | |
| रोटेशन टोक़ | 2250 एनएम |
| रोटेशन की गति-तेज | 0-110 आरपीएम |
| रोटेशन की गति-धीमी | 0-55Rpm। |
| प्रमुख यात्रा | 2.25 मीटर |
| पुल-अप क्षमता | 7.5 टन |
| पुल-अप गति-धीमी फ़ीड | 1.22 मीटर / मिनट |
| पुल-अप गति-तीव्र फ़ीड | 12.26 मीटर / मिनट |
| पुल-डाउन गति-धीमी फ़ीड | 0-1.88 मीटर / मिनट |
| पुल-डाउन गति-तीव्र फ़ीड | 0- 16.90 मीटर / मिनट |
| डीजल इंजन | |
| शक्ति | 44KW |
| ब्रांड | HBE |
| नमूना | 4DHG |
| प्रकार | 4 सिलेंडर, स्वाभाविक रूप से महाप्राण |
| ड्रिल पाइप | |
| ड्रिल पाइप की लंबाई | 2000 मिमी |
| ड्रिल पाइप व्यास | 76/89 मिमी |
| थ्रेड | 2 3/8 REG API मॉड |
| पावर पैक की गति | 3000 आरपीएम। |
| पावर पैक लोड करें | अधिकतम।47 एच.पी. |
| कीचड़ पंप (वैकल्पिक) | |
| प्रवाह क्षमता | 200 लीटर / मिनट |
| मैक्स।काम का दबाव | 40 बार |
| हाइड्रॉलिक सिस्टम | |
| हाइड्रोलिक टैंक की क्षमता | 160 लीटर |
| स्थिर जैक | |
| 2 फ्रंट जैक और 2 रियर जैक। | हाइड्रोलिक |
| उबा देना | 60 मिमी। |
| आघात | 600 मिमी |
| वायु प्रणाली | |
| डाउन-द-होल ड्रिल के लिए वेंटुरी-प्रकार का स्नेहक। | |
| मैक्स।दबाव | 25 बार |
| तेल टैंक की क्षमता | 4 लीटर |
| आयाम | |
| पूरी लंबाई | 3500 मि.मी. |
| कुल चौड़ाई | 1800 मिमी |
| कुल ऊंचाई | 1900 मिमी |
| कुल ऊंचाई | 1901 मिमी |
