| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | CWD400 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 500 सेट / वर्ष |

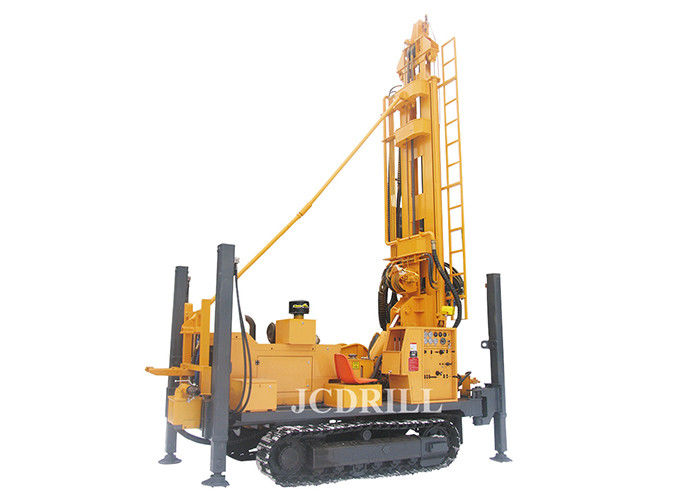

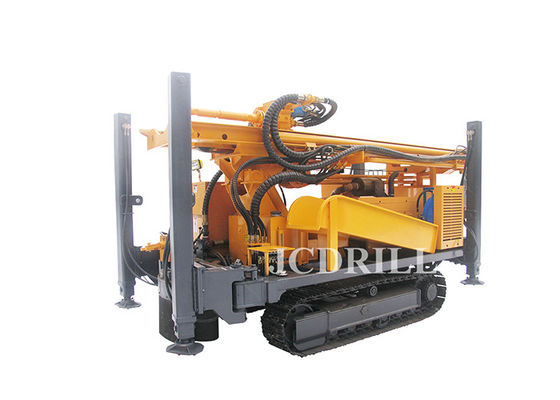

बिक्री के लिए CWD400 पूर्ण हाइड्रोलिक रोटरी क्रॉलर वाटर वेल ड्रिलिंग रिग
क्रॉलर प्रकार की मशीन कठिन सड़कों में बहुत लचीली होती है और इसे कई क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है जैसे कि जल विज्ञान कुओं के संसाधन अन्वेषण, शेल गैस की उथली परत, स्थलीय गर्मी, आदि, और कोयला-खदान गैस शोषण के लिए भी इस्तेमाल किया जा सकता है बचाव कार्य।
विशेषताएँ
1. ड्रिलिंग रिग एयर डीटीएच हैमर ड्रिलिंग और मिट्टी ड्रिलिंग का उपयोग कर सकता है।
2. केंद्रीकृत नियंत्रण कंसोल प्रत्येक हेरफेर और नियंत्रण के लिए उपयुक्त है।तेजी से खींचने और उठाने से सहायक कम हो जाता है
समय और कार्य कुशलता में वृद्धि।
3. मुख्य ड्राइव सिस्टम, ट्रांसफर केस, गियरबॉक्स, डबल-विच यूनिट, मिट्टी पंप, टर्नटेबल, ड्रिलिंग टावर, फीड सिस्टम
चेसिस पर स्थापित हैं।
4. यह दिशात्मक परिसंचरण के साथ एक हाइड्रोलिक रोटरी ड्रिलिंग रिग है।यह BW450 / BW850 मड पंप से लैस हो सकता है जो
घोल को धोने के तरल पदार्थ के रूप में अपनाता है और मिट्टी, रेत और चट्टान पर ड्रिल कर सकता है यदि यह उपयुक्त ड्रिलिंग बिट से सुसज्जित है।
5. ड्रिलिंग रिग की शक्ति कमिंस इंजन से आती है, 112kw कमिंस इंजन बड़े विस्थापन को उच्च ड्राइव करता है
दबाव सवार पंप और यह शक्तिशाली गतिशील और स्थिर प्रदर्शन की विशेषता है।
5. रोटरी हेड, दो गियर हैं, रोटेशन की गति 0-40 और 100 आरपीएम स्टीप्लेस समायोजन है और रोटरी टोक़ 9200 एनएम है।
6. खींचने वाले बल को विनियमित और नियंत्रित किया जा सकता है, जो मशीन को गहरे छेद ड्रिलिंग में अनुकूलित करता है।
7. यह एक जनरेटर स्थापित कर सकता है जो रात में काम के लिए वेल्डिंग या रोशनी के लिए सुविधाजनक है।
8. मुख्य चरखी रिग पर उपलब्ध हैं इसलिए यह उच्च दक्षता है जब रिग मिट्टी की चट्टान पर और अपक्षय पर ड्रिल करता है
गठन
9. रिग का मुख्य ड्राइव हाइड्रोलिक है और चार लैंडिंग पैर और ड्रिलिंग टावर हाइड्रोलिक नियंत्रित हैं।स्थानांतरण मामला
और मड पंप क्लच सिस्टम भी हाइड्रोलिक संचालित होते हैं।
10. उपकरण चरखी चरखी का उपयोग सहायक उठाने और आवरण, 4T की वैकल्पिक मुख्य चरखी बल, 100 मीटर की रस्सी की लंबाई के लिए किया जाता है
और 8 मीटर उठाने की ऊंचाई।
11. हाइड्रोलिक सहायक कार्य गाइड एक्सटेंशन, बूम स्विंग, बूम लिफ्ट, गाइड डंपिंग के लिए आसान और कुशल हैं।
12. कीमत में प्रतिस्पर्धी, रखरखाव की कम लागत।
विनिर्देश
| 1 | भूविज्ञान ड्रिल किया गया | सभी प्रकार | |
| 2 | ड्रिलिंग प्रकार | डीटीएच और मड रोटरी | |
| 3 | ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक | |
| 4 | छेद व्यास | मिमी | 105—Φ400 |
| 5 | छेद गहराई | म | 400 |
| 6 | रोटेशन टोक़ | के.एन. | 85-100 |
| 7 | घूमने की रफ़्तार | आरपीएम | 0-80 प्रथम गियर |
| 0-160 2 गेर | |||
| 8 | ड्रिल पाइप व्यास | मिमी | 89/114 |
| 9 | ड्रिल पाइप की लंबाई | मिमी | 4500 |
| 10 | मैक्स।फ़ीड गति | एम / मिनट | १८ |
| 1 1 | मैक्स।उठाने की गति | एम / मिनट | 5-20 |
| 12 | फ़ीड स्ट्रोक | मिमी | 3400 |
| 1 1 | मैक्स।भारोत्तोलन बल | टी | 17/20 |
| 12 | मुख्य चरखी (वैकल्पिक) का भार उठाने वाला बल | टी | 4 |
| १३ | लहरा के बल उठाने | टी | 1.5 |
| 14 | उपकरण चरखी की ऊंचाई उठाने | म | 100 |
| यन्त्र | |||
| 15 | डीजल इंजन प्रकार | कमिन्स | |
| 16 | रेटेड हॉर्स पावर | किलोवाट | 112 |
| 17 | विद्युत प्रणाली | वाल्ट | 24 |
| कंप्रेसर की आवश्यकता | |||
| १८ | कंप्रेसर प्रकार | रोटरी पेंच / जंगम | |
| 19 | दबाव आवश्यक है | एमपीए | 1.05-4.5 |
| 20 | हवा की खपत | m / मिनट | 16-60 |
| मड पंप (वैकल्पिक) | |||
| 21 | प्रकार | हाइड्रॉलिक | |
| 22 | नमूना | बीडब्ल्यू350 | |
| 23 | आघात | मिमी | 100 |
| 24 | विस्थापन | एल / मिन | 250 |
| 25 | निर्वहन दबाव (एमपीए) | एमपीए | 2.5 है |
| 26 | सक्शन ट्यूब व्यास | मिमी | 85 |
| २७ | डिस्चार्ज पाइप का व्यास | मिमी | 51 |
| 28 | फोम पंप | ऐच्छिक | |
| हाइड्रोलिक वेल्डर (वैकल्पिक) | |||
| 29 | उत्पादक | डायनेसेट | |
| ३० | वेल्डिंग चालू | ए | 60-250 रु |
| 31 | हाइड्रोलिक Min.oilflow | एल / मिनट | 42 |
| 32 | नामांकन / अधिकतम दबाव | बार | 190/210 |
| 33 | वोल्टेज | वी | 110 / 220VDC |
| 34 | शक्ति | किलोवाट | 1 या 2 |
| 35 | एल * डब्ल्यू * एच | मिमी | 390 * 190 * 230 |
| आयाम | |||
| 36 | शुद्ध वजन | टी | १३ |
| 37 | शिपिंग लंबाई | मिमी | 7550 |
| 38 | शिपिंग चौड़ाई | मिमी | 2260 है |
| 39 | शिपिंग ऊंचाई | मिमी | 2700 |
| 40 | धरातल | मिमी | 300 |
| 41 | प्रवाह की मात्रा | मिमी | 200 रु |
