| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | कोर बैरल एनक्यू हेड |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 2000 सेट/सेट प्रति वर्ष |
दक्षिण अफ्रीका खनन डबल ट्यूब एक्यू एनक्यू बीक्यू मुख्यालय पीक्यू कोर बैरल असेंबली डायमंड कोर ड्रिलिंग टूल्स का उपयोग करें
>> परिचय

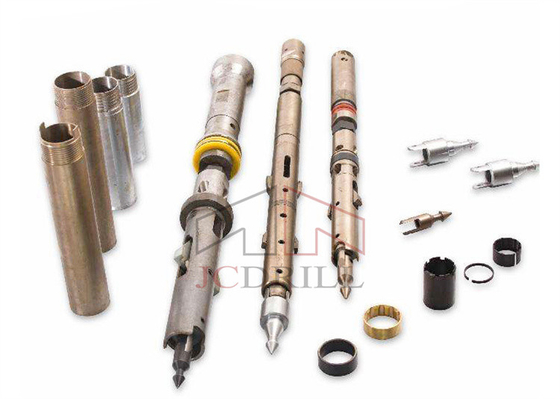

एक वायरलाइन कोरिंग सिस्टम में कोर बैरल असेंबली और ओवरशॉट असेंबली शामिल है। कोर बैरल असेंबली आंतरिक ट्यूब समूह और बाहरी ट्यूब समूह से बना है। आंतरिक और बाहरी ट्यूबों की मानक लंबाई 1.5 मीटर और 3 मीटर है।

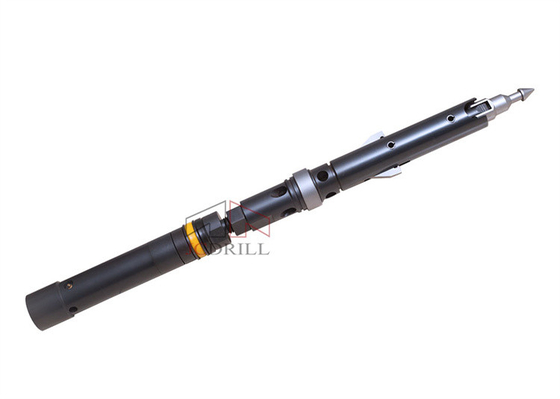

हेड असेंबली प्रदान करती है: आंतरिक ट्यूब असेंबली के सम्मिलन और पुनर्प्राप्ति की अनुमति देने के लिए स्पीयरपॉइंट तंत्र को लैचिंग और पिवोटिंग, आंतरिक ट्यूब को स्थिर रहने और ड्रिलिंग, द्रव दबाव संचालन संकेत और द्रव नियंत्रण वाल्व के दौरान नमूना क्षति से बचने के लिए एक असर असेंबली।
सभी हेड असेंबलियों में एक शट ऑफ वाल्व असेंबली शामिल होती है जो ड्रिल ऑपरेटर को एक तरल दबाव संकेत प्रदान करती है जब वाल्व के सदस्यों को संकुचित किया जाता है, जो एक पूर्ण या अवरुद्ध आंतरिक ट्यूब का संकेत देता है।

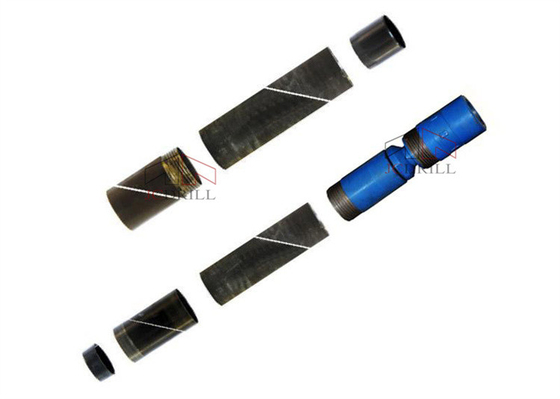

कोर बैरल असेंबली आंतरिक-ट्यूब समूह और बाहरी-ट्यूब समूह से बना है। आंतरिक-ट्यूब समूह से बना है:हेड असेंबली, इनर ट्यूब, कोर लिफ्टर केस, कोर लिफ्टर, स्टॉप रिंग।
आंतरिक-ट्यूब समूह ड्रिलिंग प्रक्रिया के दौरान मुख्य नमूना एकत्र करता है और बाहरी-ट्यूब समूह से स्वतंत्र होता है।बाहरी-ट्यूब समूह शेष कोर बैरल घटकों से बना है:
लॉकिंग कपलिंग, एडॉप्टर कपलिंग, आउटर ट्यूब।
बाहरी-ट्यूब समूह हमेशा छेद के नीचे रहता है और ड्रिलिंग प्रक्रिया के दौरान आंतरिक-ट्यूब समूह रखता है।
| पहचान# | मद | विवरण | इकाई | वजन (किग्रा) |
| अक | ||||
| 1-11 | 3m कोर बैरल | एसजेडजे-एक्यू-3000 | सेट | 24.27 |
| 1-11 | 1.5 मीटर कोर बैरल | एसजेडजे-एक्यू-1500 | सेट | 15.29 |
| बीक्यू | ||||
| 1-11 | 3m कोर बैरल | एसजेडजे-बीक्यू-3000 | सेट | 40.45 |
| 1-11 | 1.5 मीटर कोर बैरल | एसजेडजे-बीक्यू-1500 | सेट | 25.49 |
| एनक्यू | ||||
| 1-11 | 3m कोर बैरल | एसजेडजे-एनक्यू-3000 | सेट | 64.88 |
| 1-11 | 1.5 मीटर कोर बैरल | एसजेडजे-एनक्यू-1500 | सेट | 47.31 |
| मुख्यालय | ||||
| 1-11 | 3m कोर बैरल | एसजेडजे-मुख्यालय-3000 | सेट | 98.30 |
| 1-11 | 1.5 मीटर कोर बैरल | एसजेडजे-मुख्यालय-1500 | सेट | 67.53 |
| पी क्यू | ||||
| 1-11 | 3m कोर बैरल | एसजेडजे-पीक्यू-3000 | सेट | 142.50 |
| 1-11 | 1.5 मीटर कोर बैरल | एसजेडजे-पीक्यू-1500 | सेट | 100.29 |
| डबल ट्यूब सतह | ||||
| आकार (सतह अन्वेषण ड्रिल) | मीट्रिक प्रणाली (मिमी) | शाही प्रणाली (में) | ||
| छेद व्यास | कोर व्यास | छेद व्यास | कोर व्यास | |
| बीक्यू | 60 | 36.4 | 2.36 | 1.43 |
| एनक्यू | 75.7 | 47.6 | 2.98 | 1.88 |
| मुख्यालय | 96.1 | 63.5 | 3.78 | 2.5 |
| पी क्यू | 122.7 | 85 | 4.83 | 3.34 |
| ट्रिपल ट्यूब सतह | ||||
| एनक्यू3 | 75.7 | 45 | 2.98 | 1.78 |
| मुख्यालय3 | 96.1 | 61.1 | 3.78 | 2.41 |
| पीक्यू3 | 122.7 | 83 | 4.83 | 3.27 |
>> एनक्यू हेड असेंबली स्ट्रक्चर डायग्राम
| पहचान# | मद | डिक्रिप्शन | इकाई | वजन (किग्रा) |
| 1-29 | प्रधान सभा | एनक्यू-टीकेजेडसी | सेट | 9.93 |
| 1 | नोक | एनक्यू-टीके-एलएमटी | पीसी | 0.27 |
| 2 | डिटेंट स्प्रिंग | एनक्यू-टीके-डीडब्ल्यूटीएच | समूह | 0.01 |
| 3 | डिटेंट पिन | एनक्यू-टीके-डीडब्ल्यूएक्स | समूह | 0.02 |
| 4 | स्पीयरहेड पॉइंट बेस | एनक्यू-टीके-एमटीजेड | पीसी | 0.53 |
| 5 | कुंडी वापस लेने वाला मामला | एनक्यू-टीके-एचएसजी | पीसी | 1.14 |
| 6 | वसंत पिन | टीएक्सएक्स-11*35 | पीसी | 0.01 |
| 7 | स्प्रिंग पिन(2) | TXX-12.7*50 | पीसी | 0.02 |
| 8 | पेंच | LS-M8*20 | पीसी | 0.01 |
| 9 | वॉशर | एनक्यू-टीके-डीपी | पीसी | 0.04 |
| 10 | कम्प्रेशन स्प्रिंग | एनक्यू-टीके-यस्थ | पीसी | 0.03 |
| 1 1 | ऊपरी कुंडी शरीर | एनक्यू-टीके-टीकेजे | पीसी | 1.26 |
| 12 | लिंक(2) | एनक्यू-टीके-एलजेबी | जोड़ा | 0.06 |
| 13 | कुंडी(2) | एनक्यू-टीके-टीकेबी | पीसी | 0.28 |
| 14 | वसंत पिन | TXX-12.7*38 | पीसी | 0.01 |
| 15 | वॉशर का समायोजन(2) | एनक्यू-टीके-जेजीडीपी | समूह | 0.03 |
| 16 | सील वाल्व | एनक्यू-टीके-एमएफएफ | पीसी | 0.02 |
| 17 | लैंडिंग शोल्डर | एनक्यू-टीके-एक्सजीएच | पीसी | 0.11 |
| 18 | निचला कुंडी शरीर | एनक्यू-टीके-एक्सजीजेटी | पीसी | 1.13 |
| 19 | स्टोवर लॉक नट | एनक्यू-टीके-टीजेएलएम | पीसी | 0.19 |
| 20 | धुरा | एनक्यू-टीके-जेडजेड | पीसी | 1.46 |
| 21ए | शट-ऑफ वाल्व हार्ड | एनक्यू-टीके-एफपी | पीसी | 0.03 |
| 21बी | शट-ऑफ वाल्व सॉफ्ट | एनक्यू-टीके-एफपी-एच | पीसी | 0.03 |
| 22 | वॉशर का समायोजन(2) | एनक्यू-टीके-जेजीडी | समूह | 0.08 |
| 23 | थ्रस्ट रिंग | एनक्यू-टीके-जेडसीएचटी | पीसी | 0.08 |
| 24 | सहन करना | ZC-51305 | पीसी | 0.17 |
| 25 | धुरी झाड़ी | एनक्यू-टीके-जेडसीजेड | पीसी | 0.82 |
| 26 | सहन करना | जेडसी-51204 | पीसी | 0.08 |
| 27 | कम्प्रेशन स्प्रिंग | NQ-TK-ZZTH | पीसी | 0.25 |
| 28 | बंद करने वाला नट | ZSLM-M18*1.5 | 0.12 | |
| 29 | इनर ट्यूब कैप असेंबली | एनक्यू-टीके-एनजीजेटीजेडसी | पीसी | 1.6 |
| 29ए | भीतरी ट्यूब टोपी | एनक्यू-टीके-एनजीजेटी | पीसी | 1.33 |
| 29बी | ग्रीस फ़िटिंग | ZYZ-M6*1 | पीसी | 0.01 |
| 29सी | गेंद(2) | जीक्यू-22 | समूह | 0.08 |
| 29डी | वाल्व बॉडी की जाँच करें | एनक्यू-टीके-वित्तीय वर्ष | पीसी | 0.18 |
>> पैकेज और शिपमेंट
