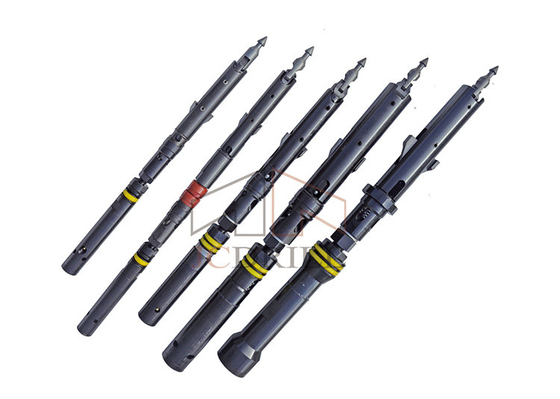

सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल

सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल
Api Standard Overshot Assembly Hq Core Barrel For Surface Wireline Drilling
सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल

बड़ी छवि :  सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल

उत्पाद विवरण:
उत्पत्ति के प्लेस: हेबै, चीन
ब्रांड नाम: JCDRILL
प्रमाणन: ISO,CE
मॉडल संख्या: कोर बैरल मुख्यालय हेड
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotation
प्रसव के समय: 15 बातचीत के लिए
भुगतान शर्तें: टी/टी, एल/सी, डी/पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 2000 सेट/सेट प्रति वर्ष

सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल

वर्णन
मॉडल संख्या: कोर बैरल मुख्यालय हेड प्रकार: डबल कोर बैरल
मानक: एक्यू बीक्यू एनक्यू मुख्यालय पीक्यू प्रोडक्ट का नाम: कोर बैरल असेंबली
आवेदन: वायर लाइन कोर ड्रिलिंग रंग: काला
पैकेज: लकड़ी के बॉक्स पैकेज श्रृंखला: डीसीडीएमए वायर लाइन क्यू सीरीज
वज़न: 13.70 किग्रा डायमटर्स: बीसी एनसी एचसी पीसी बीसी 3 एनसी 3 एचसी 3 पीसी 3 टी सीरीज
लंबाई: 1.5मी, 3मी
हाई लाइट:

एपीआई मानक मुख्यालय कोर बैरल

,

सतह वायरलाइन ड्रिलिंग मुख्यालय कोर बैरल

,

ओवरशॉट मुख्यालय कोर बैरल विधानसभा

एपीआई मानक ओवरशॉट असेंबली डबल ट्यूब खनन ड्रिलिंग उपकरण सतह वायरलाइन ड्रिलिंग के लिए मुख्यालय कोर बैरल


>> परिचय

एक वायरलाइन कोरिंग सिस्टम में कोर बैरल असेंबली और ओवरशॉट असेंबली शामिल है। कोर बैरल असेंबली आंतरिक ट्यूब समूह और बाहरी ट्यूब समूह से बना है। आंतरिक और बाहरी ट्यूबों की मानक लंबाई 1.5 मीटर और 3 मीटर है।

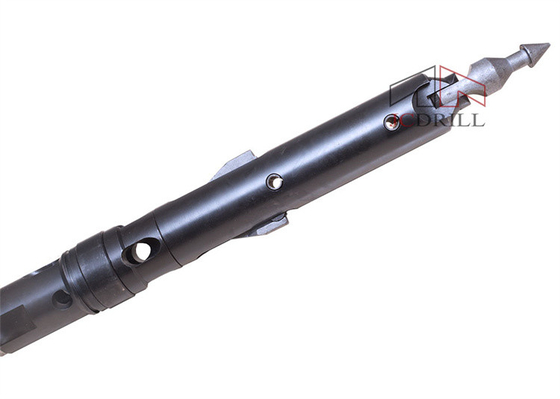

हेड असेंबली प्रदान करती है: आंतरिक ट्यूब असेंबली के सम्मिलन और पुनर्प्राप्ति की अनुमति देने के लिए स्पीयरपॉइंट तंत्र को लैचिंग और पिवोटिंग, आंतरिक ट्यूब को स्थिर रहने और ड्रिलिंग, द्रव दबाव संचालन संकेत और द्रव नियंत्रण वाल्व के दौरान नमूना क्षति से बचने के लिए एक असर असेंबली।
सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल 0


सभी हेड असेंबलियों में एक शट ऑफ वाल्व असेंबली शामिल होती है जो ड्रिल ऑपरेटर को एक तरल दबाव संकेत प्रदान करती है जब वाल्व के सदस्यों को संकुचित किया जाता है, जो एक पूर्ण या अवरुद्ध आंतरिक ट्यूब का संकेत देता है।

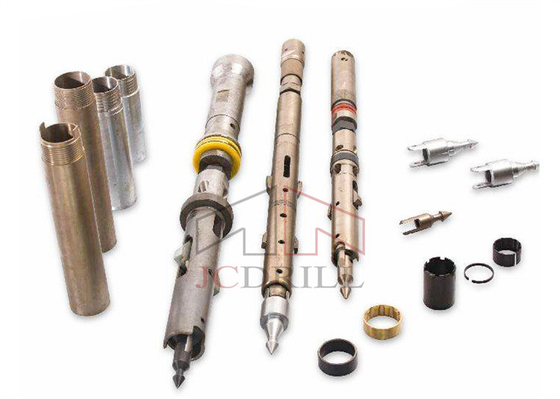

कोर बैरल असेंबली आंतरिक-ट्यूब समूह और बाहरी-ट्यूब समूह से बना है। आंतरिक-ट्यूब समूह से बना है:हेड असेंबली, इनर ट्यूब, कोर लिफ्टर केस, कोर लिफ्टर, स्टॉप रिंग।
आंतरिक-ट्यूब समूह ड्रिलिंग प्रक्रिया के दौरान मुख्य नमूना एकत्र करता है और बाहरी-ट्यूब समूह से स्वतंत्र होता है।बाहरी-ट्यूब समूह शेष कोर बैरल घटकों से बना है:

लॉकिंग कपलिंग, एडॉप्टर कपलिंग, आउटर ट्यूब।
बाहरी-ट्यूब समूह हमेशा छेद के नीचे रहता है और ड्रिलिंग प्रक्रिया के दौरान आंतरिक-ट्यूब समूह रखता है।



पहचान# मद विवरण इकाई वजन (किग्रा)
अक
1-11 3m कोर बैरल एसजेडजे-एक्यू-3000 सेट 24.27
1-11 1.5 मीटर कोर बैरल एसजेडजे-एक्यू-1500 सेट 15.29
बीक्यू
1-11 3m कोर बैरल एसजेडजे-बीक्यू-3000 सेट 40.45
1-11 1.5 मीटर कोर बैरल एसजेडजे-बीक्यू-1500 सेट 25.49
एनक्यू
1-11 3m कोर बैरल एसजेडजे-एनक्यू-3000 सेट 64.88
1-11 1.5 मीटर कोर बैरल एसजेडजे-एनक्यू-1500 सेट 47.31
मुख्यालय
1-11 3m कोर बैरल एसजेडजे-मुख्यालय-3000 सेट 98.30
1-11 1.5 मीटर कोर बैरल एसजेडजे-मुख्यालय-1500 सेट 67.53
पी क्यू
1-11 3m कोर बैरल एसजेडजे-पीक्यू-3000 सेट 142.50
1-11 1.5 मीटर कोर बैरल एसजेडजे-पीक्यू-1500 सेट 100.29



डबल ट्यूब सतह
आकार (सतह अन्वेषण ड्रिल) मीट्रिक प्रणाली (मिमी) शाही प्रणाली (में)
छेद व्यास कोर व्यास छेद व्यास कोर व्यास
बीक्यू 60 36.4 2.36 1.43
एनक्यू 75.7 47.6 2.98 1.88
मुख्यालय 96.1 63.5 3.78 2.5
पी क्यू 122.7 85 4.83 3.34
ट्रिपल ट्यूब सतह
एनक्यू3 75.7 45 2.98 1.78
मुख्यालय3 96.1 61.1 3.78 2.41
पीक्यू3 122.7 83 4.83 3.27


>> मुख्यालय हेड असेंबली स्ट्रक्चर डायग्राम

पहचान# मद डिक्रिप्शन इकाई वजन (किग्रा)
1-29 प्रधान सभा मुख्यालय-टीकेजेडसी सेट 18.90
1 नोक मुख्यालय-टीके-एलएमटी पीसी 0.27
2 डिटेंट स्प्रिंग मुख्यालय-टीके-डीडब्ल्यूटीएच पीसी 0.01
3 डिटेंट पिन मुख्यालय-टीके-डीडब्ल्यूएक्स पीसी 0.02
4 स्पीयरहेड पॉइंट बेस मुख्यालय-टीके-एमटीजेड पीसी 0.8
5 कुंडी वापस लेने वाला मामला मुख्यालय-टीके-एचएसजी पीसी 2.9
6 वसंत पिन टीएक्सएक्स-11*35 पीसी 0.01
7 स्प्रिंग पिन(2) TXX-12.7*70 समूह 0.08
8 पेंच एलएस-एम 8 * 25 पीसी 0.01
9 वॉशर मुख्यालय-टीके-डीपी पीसी 0.2
10 कम्प्रेशन स्प्रिंग मुख्यालय-टीके-यस्थ पीसी 0.2
1 1 ऊपरी कुंडी शरीर मुख्यालय-टीके-टीकेजे पीसी 2.2
12 लिंक(2) मुख्यालय-टीके-एलजेबी जोड़ा 0.12
13 कुंडी(2) मुख्यालय-टीके-टीकेबी जोड़ा 0.66
14 वसंत पिन TXX-12.7*50 पीसी 0.03
15 लैंडिंग शोल्डर मुख्यालय-टीके-एक्सजीएच पीसी 0.15
16 सील वाल्व मुख्यालय-टीके-एमएफएफ पीसी 0.02
17 निचला कुंडी शरीर मुख्यालय-टीके-एक्सजीजेटी पीसी 2.3
18 स्टोवर लॉक नट मुख्यालय-टीके-टीजेएलएम पीसी 0.25
19 धुरा मुख्यालय-टीके-जेडजेड पीसी 2.7
20ए शट-ऑफ वाल्व हार्ड मुख्यालय-टीके-एफपी पीसी 0.05
20बी शट-ऑफ वाल्व सॉफ्ट मुख्यालय-टीके-एफपी-एच पीसी 0.05
21 वॉशर का समायोजन(2) मुख्यालय-टीके-जेजीडी समूह 0.28
22 असर(2) ZC-569306 समूह 0.35
23 थ्रस्ट रिंग मुख्यालय-टीके-जेडसीएचटी पीसी 0.25
24 धुरी झाड़ी मुख्यालय-टीके-जेडसीजेड पीसी 1.6
25 सहन करना ZC-51305 पीसी 0.17
26 कम्प्रेशन स्प्रिंग मुख्यालय-TK-ZZTH पीसी 0.3
27 बंद करने वाला नट ZSLM-M24 पीसी 0.1
28 इनर ट्यूब कैप असेंबली मुख्यालय-टीके-एनजीजेटीजेडसी पीसी 3.07
28ए भीतरी ट्यूब टोपी मुख्यालय-टीके-एनजीजेटी पीसी 2.8
28बी ग्रीस फ़िटिंग ZYZ-M6*1 पीसी 0.01
28सी गेंद(2) जीक्यू-22 समूह 0.08
28डी वाल्व बॉडी की जाँच करें मुख्यालय-टीके-वित्तीय वर्ष पीसी 0.18

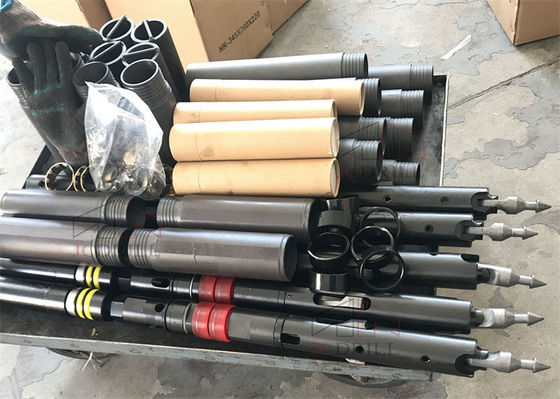

>> पैकेज और शिपमेंट
सतह वायरलाइन ड्रिलिंग के लिए एपीआई मानक ओवरशॉट असेंबली मुख्यालय कोर बैरल 1

>> हमारे बारे में


JCDRILL उपयोगकर्ताओं को उच्च गुणवत्ता वाले खनन और ड्रिलिंग समाधान प्रदान करता है, हम हमेशा "गुणवत्ता से जीवन रक्षा, क्रेडिट द्वारा विकास" की रणनीतिक अवधारणा पर ध्यान केंद्रित करते हैं।



हमने रॉक ब्लास्टिंग ड्रिलिंग रिग, वाटर वेल ड्रिलिंग रिग, डायमंड कोर ड्रिलिंग रिग, एंकर ड्रिलिंग रिग, और रिलेटिव एक्सेसरीज और ड्रिलिंग सेवाओं के अनुसंधान, विकास और उत्पादन में विशिष्टता प्राप्त की है।हमारी उन्नत तकनीक, उत्कृष्ट उपकरण, सख्त परीक्षण साधन और अच्छी सेवा नेटवर्क के साथ सभी ग्राहकों के लिए लगातार पेशेवर ड्रिलिंग समाधान प्रदान करते हैं, जो हमारे ब्रांड "जेसीडीआरआईएल" को बाजार की एक अच्छी छवि स्थापित करते हैं, अब, हम उत्पादों का घरेलू बाजार का 50% हिस्सा है और हमारे पास है 40 से अधिक देशों में निर्यात किया गया है, और हमने नवंबर, 2002 में ISO9001: 2000 से सम्मानित किया।



उत्कृष्ट तकनीक और ठोस बाजार सेवा क्षमताओं के साथ, हमारे पास एक ध्वनि विपणन प्रणाली और उत्कृष्ट सेवा समर्थन प्रणाली है, जो हमें देश और विदेश दोनों में ग्राहकों का विश्वास जीतने में मदद करती है, हम उच्च गुणवत्ता वाले पेशेवर एयर कंप्रेसर समाधान और रिश्तेदार के साथ ड्रिलिंग रिग उपयोगकर्ताओं को प्रदान कर सकते हैं। बिक्री के बाद सेवा भी।
