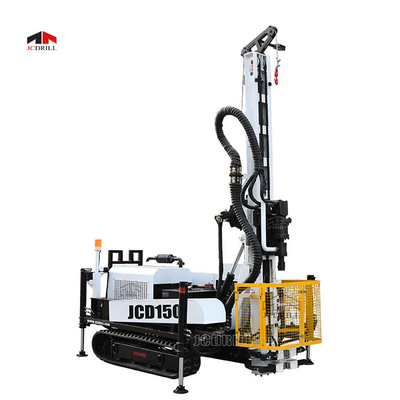

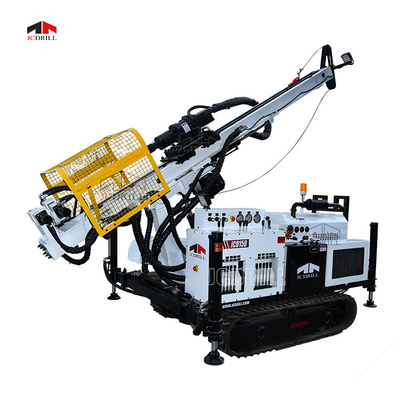

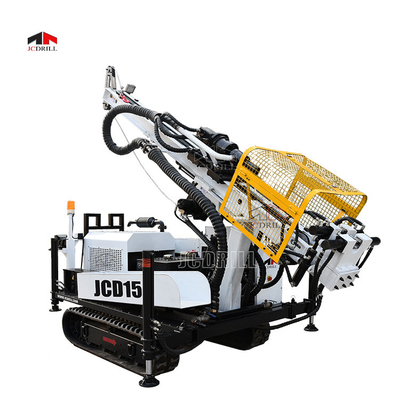

वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150

वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150

ब्रांड नाम: JCDRILL
मॉडल संख्या: जेसीडी150
एमओक्यू: एक सेट
कीमत: Negotation
भुगतान की शर्तें: टी/टी, एल/सी, डी/पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 2000 सेट/सेट प्रति वर्ष
विस्तृत जानकारी
उत्पत्ति के प्लेस:
हेबै, चीन
प्रमाणन:
ISO,CE
मॉडल संख्या:
जेसीडी150
आयाम:
2750*1500*1650mm
ड्रिलिंग व्यास:
बीक्यू, एनक्यू, मुख्यालय
ड्रिलिंग गहराई:
मैक्स.150m
वज़न:
2300किग्रा
शक्ति:
डीजल इंजन
रंग:
स्वनिर्धारित
ड्रिल पाइप व्यास:
बीक्यू, एनक्यू, मुख्यालय,
आपूर्ति की क्षमता:
2000 सेट/सेट प्रति वर्ष
प्रमुखता देना:

डीजल इंजन पावर कोर ड्रिल रिग

,

150 मीटर कोर ड्रिल रिग

,

हल्के वजन हीरा ड्रिलिंग उपकरण

उत्पाद का वर्णन

>> परिचय

JCD150 . का परिचय
>>JCD150 पूर्ण हाइड्रोलिक पोर्टेबल ड्रिलिंग रिग एक प्रकार का प्रकाश रिग है जिसे दूरस्थ क्षेत्र में भूवैज्ञानिक अन्वेषण के लिए डिज़ाइन किया गया है जिसमें प्रवेश करना मुश्किल है।
>>यह मुख्य रूप से वायर लाइन कोरिंग तकनीक के साथ डायमंड ड्रिलिंग के लिए उपयुक्त है।रिग में डीजल पावर यूनिट, हाइड्रोलिक सिस्टम, कंट्रोल पैनल, मास्ट, मेन विंच, वायरलाइन विंच, ड्रिल हेड, फीड सिस्टम, फुटक्लैम्प आदि होते हैं।
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 0
>>रिग अपने सभी सतह कोरिंग कार्यों के लिए पूरी तरह से हाइड्रोलिक संचालित है।विखंडन शैली का डिज़ाइन रिग को अंदर बनाता है
सबसे दुर्गम क्षेत्रों में परिवहन की सुविधा के लिए अच्छा संयोजन और असंबद्धता।मजबूत संरचना
प्लस सटीक नियंत्रण प्रणाली उच्च प्रवेश दर और उत्कृष्ट विश्वसनीयता सुनिश्चित करती है।

>>JCD150 को गैर-समेकित परत में संचालित किया जा सकता है, और स्लैग को कीचड़ के नीचे छोड़ा जा सकता है, यह उपयुक्त है
जटिल भूवैज्ञानिक स्थितियों की ड्रिलिंग।
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 1
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 2
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 3
रोटरी हेड
आयातित साइक्लॉयड मोटर के साथ रोटरी हेड में बड़ा टॉर्क और लंबी सेवा जीवन होता है, और अटकी हुई ड्रिलिंग से बचा जाता है।विभिन्न रॉक संरचनाओं के अनुसार ड्रिलिंग गति को लचीले ढंग से समायोजित किया जा सकता है।आयातित रोटरी सील में अच्छा सीलिंग प्रदर्शन और लंबी सेवा जीवन है।पानी कुंडा मिट्टी और वायु ड्रिलिंग दोनों का एहसास कर सकता है।


कंट्रोल पैनल
पूर्ण हाइड्रोलिक नियंत्रण, एकीकृत ऑपरेशन कंसोल, मैनुअल डायरेक्ट-नियंत्रित हाइड्रोलिक ऑपरेटिंग सिस्टम में विश्वसनीय प्रदर्शन, सरल रखरखाव और ड्रिलिंग रिग का आसान संचालन है।यह त्वरित भोजन और उठाने के संचालन, सहायक समय को कम करने और कार्य कुशलता में सुधार के लिए डिज़ाइन किया गया है।
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 4
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 5
हाइड्रोलिक चरखी
मजबूत उठाने की क्षमता, बड़ी रस्सी क्षमता और स्थिर संचालन के साथ 1.5-टन हाइड्रोलिक चरखी से लैस, जो ड्रिलिंग उपकरण और भारी वस्तुओं को उठाने की सुविधा प्रदान करता है, और कार्य कुशलता में सुधार करता है।
हाइड्रोलिक क्लैंप
हाइड्रोलिक क्लैंप ऊपर और नीचे हाइड्रोलिक नियंत्रित क्लैंपिंग के माध्यम से ड्रिल पाइप और संयुक्त को मुक्त करने के लिए सुविधाजनक है, जो कार्य कुशलता में सुधार करता है।

उच्च सुरक्षा के लिए सुरक्षात्मक पिंजरे / स्क्रीन के साथ, तेजी से लोडिंग और अनलोडिंग ड्रिल पाइप के लिए वैकल्पिक 5-सिलेंडर ग्रिपर।
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 6
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 7
क्रॉलर
निर्माण मशीनरी चार-पहिया-बेल्ट क्रॉलर चेसिस से लैस है, जिसमें अच्छी संरचनात्मक ताकत है।चौड़े क्रॉलर में स्थिर चलने, मजबूत चढ़ाई क्षमता का लाभ होता है और ड्रिलिंग ऑपरेशन के दौरान अधिक स्थिर होता है।

>> विशेषता

वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 8
>>पूर्ण हाइड्रोलिक और ड्रिल हेड मॉडल।ड्रिल हेड रोटेशन डीजल इंजन द्वारा संचालित हाइड्रोलिक पंपों के साथ महसूस किया जाता है;यह फीडिंग हाइड्रोलिक सिलेंडर सिस्टम को उच्च और निम्न गति दोनों में अपने पूर्ण स्ट्रोक फीडिंग का एहसास कराता है।
>>केंद्रीकृत नियंत्रण कंसोल प्रत्येक हेरफेर और नियंत्रण के लिए उपयुक्त है।तेजी से खींचने और उठाने से सहायक समय कम होता है और कार्य कुशलता में वृद्धि होती है।
>>यह दिशात्मक परिसंचरण के साथ एक हाइड्रोलिक रोटरी ड्रिलिंग रिग है।यह BW160 मड पंप से लैस हो सकता है जो घोल को धोने के तरल पदार्थ के रूप में अपनाता है और उपयुक्त ड्रिलिंग बिट से सुसज्जित होने पर मिट्टी, रेत और चट्टान पर ड्रिल कर सकता है।
>>ड्रिलिंग रिग की शक्ति एक Huadong इंजन से आती है, 40kw इंजन बड़े विस्थापन उच्च दबाव सवार पंप को चलाता है और यह शक्तिशाली गतिशील और स्थिर प्रदर्शन की विशेषता है।
वायरलाइन डायमंड प्रॉस्पेक्टिंग कोर ड्रिल रिग मशीन लाइट वेट Jcd150 9
>>मोबाइल हाइड्रोलिक घटकों के साथ नई हाइड्रोलिक प्रणाली, अत्यधिक एकीकृत वाल्व ब्लॉक फ़ंक्शंस, पूर्ण सर्किट संरक्षण, सरल तेल सर्किट, वजन हल्का है, बेहद कम हाइड्रोलिक सिस्टम विफलता दर, काफी कम परिचालन
लागत।
>>अच्छा निराकरण के साथ।रिग को डिजाइन में विभाजित प्रकार अपनाया जाता है, जिसमें पावर यूनिट, हाइड्रोलिक ऑयल टैंक, मैनिपुलेशन प्लेटफॉर्म और ऑपरेशन मैकेनिज्म, यानी ड्रिलिंग सेक्शन शामिल हैं।इसलिए वे हल्के वजन में हैं और मानव शक्ति या पशु शक्ति द्वारा ले जाया जा सकता है।ड्रिलिंग के लिए संकीर्ण जगह में रिग को लागू किया जा सकता है और प्रदर्शन किया जा सकता है
मजबूत अनुकूलन क्षमता के साथ 45°-90° पर छेद।
>>उच्च शक्ति घनत्व, हल्के वजन में। शांत, ऊर्जा की बचत, पर्यावरण संरक्षण। तेज प्रतिक्रिया, बड़ी टोक़, समायोज्य गति, मजबूत अनुकूलन क्षमता, पूरी तरह से सीलबंद पानी-ठंडा डिजाइन, स्थिर स्टार्टअप, स्मार्ट नियंत्रण का एहसास करना आसान है।

>> विशिष्टता

वस्तु
इकाई
जेसीडी150
ड्रिल प्रणाली और संचालन

हाइड्रोलिक
छेद व्यास
मिमी
बीक्यू, एनक्यू, मुख्यालय
छेद की गहराई
एम
200,150,120
आयाम
मिमी
2750*1500*1650
वज़न
किग्रा
2300
चरखी
लहरा का भारोत्तोलन बल
किग्रा
400-500
स्टील वायर रस्सी की लंबाई
एम
50
रफ़्तार

समायोज्य
रोटेशन
रोटेशन टॉर्क
एनएम
850
रोटेशन की गति- समायोज्य
आरपीएम
500
रोटरी हेड स्विंग आउट

यांत्रिक स्विंग आउट
फ़ीड और मस्त
फ़ीड स्ट्रोक
मिमी
2000
ड्रिल पाइप की लंबाई
मिमी
1500-2000
कंट्रोल-मस्त

मस्त मुआवजा, दो सिलेंडर क्लैंप
कीचड़ पंप
नमूना

BW160 हाइड्रोलिक संचालित
प्रवाह दर
एल/मिनट
160
दबाव
छड़
8
यन्त्र
डीजल इंजन प्रकार

हुडोंग
इंजन का मॉडल

एचडी490
मूल्यांकित शक्ति
किलोवाट/एचपी
48/65
शीतलन विधि

पानी / रेडिएटर / पंखा
वैकल्पिक भाग
सुरक्षा पिंजरा

मस्तूल पर/हटाने योग्य
यन्त्र

यानमार 3TNV88
हाइड्रोलिक क्लैंप

5 सिलेंडर क्लैंप

>> स्टॉक और शिपमेंट
