उत्पाद विवरण:
|
मॉडल संख्या: | जेसीडी2000 | आयाम: | 6250×2240×2750mm |
---|---|---|---|
ड्रिलिंग व्यास: | बीक्यू, एनक्यू, मुख्यालय, पीक्यू | ड्रिलिंग गहराई: | अधिकतम 2000m |
वज़न: | 14000 किग्रा | शक्ति: | डीजल इंजन |
रंग: | स्वनिर्धारित | ड्रिल पाइप व्यास: | बीक्यू, एनक्यू, मुख्यालय, पीक्यू |
हाई लाइट: | 2000 मीटर डायमंड ड्रिल रिग,डीजल इंजन डायमंड ड्रिल रिग,2000 मीटर डायमंड कोर ड्रिलिंग रिग |
>> परिचय

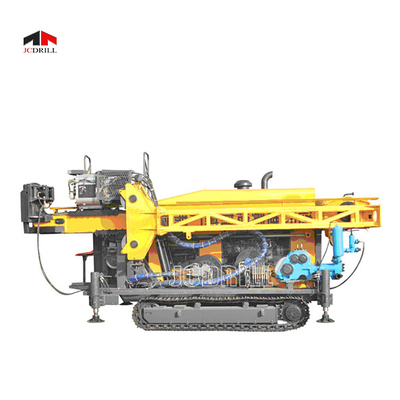

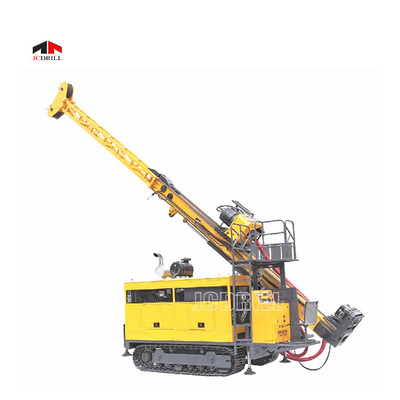

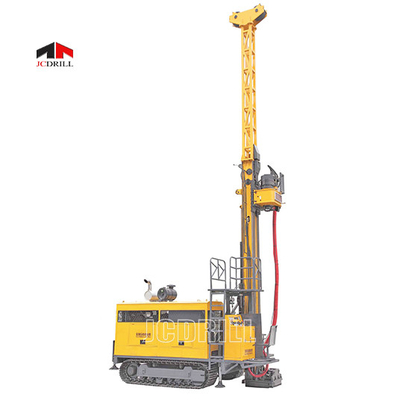

>> JCD2000 हाइड्रोलिक कोर ड्रिलिंग रिग डिजाइन में उचित, प्रदर्शन में उत्कृष्ट, संचालन के लिए आसान और रखरखाव के लिए सुविधाजनक है। यह एक संक्षिप्त लेकिन उन्नत संरचना का मालिक है, इसके पावर हेड को एक चर मोटर द्वारा संचालित किया जाता है और इसकी गति 2 गीयर के लिए समायोज्य होती है।गति-परिवर्तनीय श्रृंखला के साथ काम करने वाले तेल सिलेंडर के साथ, इसका प्रदर्शन स्थिर और विश्वसनीय है।एक उचित छेद-ड्रिलिंग कोण सुनिश्चित करने के लिए मस्तूल 0° से 90° की सीमा में समायोज्य है। रिग का निम्न गुरुत्वाकर्षण केंद्र एक स्थिर संचालन का वादा करता है।और यह ऑपरेटरों को एक सुविधाजनक और आरामदायक कामकाजी परिस्थिति प्रदान करता है। |
>> आवेदन रेंज
JCD2000 को तिरछी और लंबवत ड्रिलिंग दोनों पर लागू किया जा सकता है।हीरे और कार्बाइड मिश्र धातु बिट ड्रिलिंग से लैस एक रिग होने के नाते,
इसका उपयोग भूविज्ञान, धातु विज्ञान, कोयला खनन, परमाणु उद्योग और जल विज्ञान मापने के क्षेत्र में किया जा सकता है।
ड्रिल रिग एक श्रृंखला मोटर ड्राइविंग पंप से सुसज्जित है।रोटेटर की फीडिंग और लिफ्टिंग सिलेंडर की संरचना में संचालित होती है
3.5 मीटर (11.5 फीट) स्ट्रोक के साथ सीधे धक्का देना।स्पिंडल का घूर्णन एकल इंजन द्वारा संचालित होता है।इसमें चार यांत्रिक बदलाव हैं
गति की सीमा, और गति को स्टेपलेस परिवर्तन के साथ हाइड्रोलिक रूप से समायोजित किया जा सकता है।
रिग संरचना में सरल है।यह हल्का और स्थानांतरण के लिए आसान है;मस्तूल में जमीन को खिसकाने और छूने का कार्य है;
स्पिंडल को हाइड्रोलिक सिलेंडर के साथ उठाया और उतारा गया;इसे परिवहन और स्थानांतरण के लिए मोड़ा जा सकता है।धुरी का छेद बड़ा है
व्यास।
>> विशिष्टता
वस्तु | विनिर्देश | जानकारी | |
डीजल इंजन | नमूना | कमिंस 6CTA (टर्बोचार्ज्ड और चार्ज वाटर कूल्ड) | |
विस्थापन | 8.3L (2.19 यूएस गैलन) | ||
शक्ति | 179kW (240HP) | ||
रेटेड आरपीएम (फ़ैक्टरी सेटिंग) | 2200rpm | ||
ड्रिलिंग क्षमता | बीक्यू | 2000 मीटर (6560 फीट) | |
एनक्यू | 1600 मीटर (5248 फीट) | ||
मुख्यालय | 1300 मीटर (4264 फीट) | ||
पी क्यू | 1000 मीटर (3280 फीट) | ||
ड्रिल हेड | रोटेशन मोटर | डबल हाइड्रोलिक मोटर | |
-परिवर्तनीय और प्रतिवर्ती | |||
निर्माता: SAUER-DANFOSS | |||
आरपीएम | दो शिफ्ट / स्टेपलेस चेंज 0-1100 RPM | ||
अनुपात | 18.776:1 | ||
दूसरा 2.716:1 | |||
हेड ओपनर | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका | ||
मैक्स।टॉर्कः | 6400 एनएम (4717 एलबीएफ · फीट) | ||
व्यास पकड़ो | 121 मिमी (4.76 इंच) | ||
मैक्स।धुरी की भारोत्तोलन क्षमता | 220 केएन(49456 एलबीएफ) | ||
मैक्स।खिला शक्ति | 110 केएन(24728 एलबीएफ) | ||
प्राथमिक पंप | हाइड्रोलिक पंप: | निर्माता: डैनफॉस | |
रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपलएक्स पंप। | पहला पंप: 200LPM 32MPa पर | ||
लोड सेंसिंग सिस्टम के साथ। | दूसरा पंप: 120 एलपीएम 28 एमपीए पर | ||
तीसरा पंप: 120 एलपीएम 28एमपीए | |||
हाइड्रोलिक टैंक | क्षमता | 420 लीटर (111 यूएस गैलन) | |
मुख्य लहरा की क्षमता | उत्थापन गति (एकल तार) | 44 मीटर / मिनट (नंगे ड्रम) | |
उत्थापन बल (एकल तार) | 120kN (26976 lbf) | ||
स्टील वायर व्यास | 22 मिमी (0.86 इंच) | ||
स्टील वायर लंबाई | 60 मीटर (196.85 फीट) | ||
वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) | |
स्टील वायर व्यास | 6 मिमी (0.24 इंच) | ||
स्टील वायर लंबाई | 2000 मीटर (6560 फीट) | ||
मस्तूल | मस्त ऊंचाई | 11.2 मीटर (37.74 फीट) | |
मस्त समायोजन कोण | 0°—90° | ||
ड्रिलिंग कोण | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | ||
फीडिंग स्ट्रोक | 3800 मिमी (150 इंच) | ||
स्लिपेज स्ट्रोक | 1100 मिमी (43.3 इंच) | ||
फ़ीड खींचो | 22000 किग्रा (48510 पौंड) | ||
फ़ीड जोर | 11000 किग्रा (24255 पौंड) | ||
कीचड़ पंप | टाइप | घूमकर पम्प ट्रिपलक्स प्लंजर | |
नमूना | बीडब्ल्यू320 | ||
झटका | 110 मिमी (4.3 इंच) | ||
आउटपुट वॉल्यूम | 320,230,165,118 एल/मिनट | ||
(84.5, 61, 44, 31 यूएस गैलन/मिनट) | |||
स्राव दाब | 4.0, 5.0, 6.0, 8.0 एमपीए | ||
(580, 725, 870, 1160 साई) | |||
फुट क्लैंप | क्लैंपिंग स्कोप | 55.5-117.5 मिमी (2.18-4.63 इंच) | |
छेद के माध्यम से 154 मिमी (6.06 इंच) | |||
अन्य | वज़न | 14000 किग्रा(30864 पाउंड) | |
परिवहन आयाम (एल × डब्ल्यू × एच) | 6250×2240×2750mm | ||
(20.5×7.34×9.02 फीट) | |||
परिवहन मार्ग | स्टील क्रॉलर |
>> स्टॉक और शिपमेंट
>> विदेशी सेवा और परियोजना
>> हमारी सेवा
>>पूर्व बिक्री सेवा एक अच्छे सलाहकार के रूप में कार्य करते हुए, हमारे अच्छी तरह से प्रशिक्षित बिक्री समूह और पेशेवर तकनीकी टीम व्यावहारिक परियोजना आवश्यकता के अनुसार हमारे मूल्यवान ग्राहक के लिए सबसे तर्कसंगत समाधान प्रस्तावित करती है। >>उपयुक्त मॉडल और मिलान उपकरण का चयन करें। >>मजबूत तकनीकी सहायता।24 घंटे के भीतर ग्राहकों के सवालों का जवाब दें। |
>>बिक्री के दौरान सेवा हमारे पास कच्चे माल से लेकर तैयार उत्पादों तक जिम्मेदार टीम है, और 100% पास दर की गारंटी है। >>ग्राहक की विशेष आवश्यकता के आधार पर उत्पादों का डिजाइन और निर्माण; >>डिलीवरी से पहले प्रत्येक मशीन और मिलान किए गए सामान का कड़ाई से निरीक्षण करें >>उत्पादन प्रगति के ग्राहक को समय पर सूचित करें। |
>>बिक्री के बाद सेवा हम बिक्री के बाद सेवा में हमेशा आपके साथ हैं। >>हम शुरू करते समय कार्यस्थल पर डिबगिंग और प्रशिक्षण के लिए संबंधित बिक्री के बाद के प्रतिनिधियों की व्यवस्था कर सकते हैं। >>बाद में उपयोग में ई-मेल, कॉल या डोर-टू-डोर सेवा। |
>> कंपनी
JCDRILL उपयोगकर्ताओं को उच्च गुणवत्ता वाले खनन और ड्रिलिंग समाधान प्रदान करता है, हम हमेशा "गुणवत्ता से जीवन रक्षा, क्रेडिट द्वारा विकास" की रणनीतिक अवधारणा पर ध्यान केंद्रित करते हैं।
हमने रॉक ब्लास्टिंग ड्रिलिंग रिग, वाटर वेल ड्रिलिंग रिग, डायमंड कोर ड्रिलिंग रिग, एंकर ड्रिलिंग रिग, और रिलेटिव एक्सेसरीज और ड्रिलिंग सेवाओं के अनुसंधान, विकास और उत्पादन में विशिष्टता प्राप्त की है।हमारी उन्नत तकनीक, उत्कृष्ट उपकरण, सख्त परीक्षण साधन और अच्छी सेवा नेटवर्क के साथ सभी ग्राहकों के लिए लगातार पेशेवर ड्रिलिंग समाधान प्रदान करते हैं, जो हमारे ब्रांड "जेसीडीआरआईएल" को बाजार की एक अच्छी छवि स्थापित करते हैं, अब, हम उत्पादों का घरेलू बाजार का 50% हिस्सा है और हमारे पास है 40 से अधिक देशों को निर्यात किया गया है, और हमने नवंबर, 2002 में ISO9001: 2000 से सम्मानित किया।
उत्कृष्ट प्रौद्योगिकी और ठोस बाजार सेवा क्षमताओं के साथ, हमारे पास एक ध्वनि विपणन प्रणाली और उत्कृष्ट सेवा समर्थन प्रणाली है, जो हमें देश और विदेश दोनों में ग्राहकों का विश्वास जीतने में मदद करती है, हम उच्च गुणवत्ता वाले पेशेवर एयर कंप्रेसर समाधान और रिश्तेदार के साथ ड्रिलिंग रिग उपयोगकर्ताओं को प्रदान कर सकते हैं। बिक्री के बाद सेवा भी। |
