उत्पाद विवरण:
|
मॉडल संख्या: | जेसीडी1000 | आयाम: | 5100×2200×2650mm |
---|---|---|---|
ड्रिलिंग व्यास: | बीक्यू, एनक्यू, मुख्यालय, पीक्यू | ड्रिलिंग गहराई: | मैक्स.1000m |
वज़न: | 9300 किग्रा | शक्ति: | डीजल इंजन |
रंग: | स्वनिर्धारित | ड्रिल पाइप व्यास: | बीक्यू, एनक्यू, मुख्यालय, पीक्यू |
हाई लाइट: | 1000 मीटर डायमंड कोर ड्रिलिंग रिग,कोल्ड माइनिंग डायमंड कोर ड्रिलिंग रिग,कोल्ड माइनिंग डायमंड कोर ड्रिल रिग |
>> परिचय

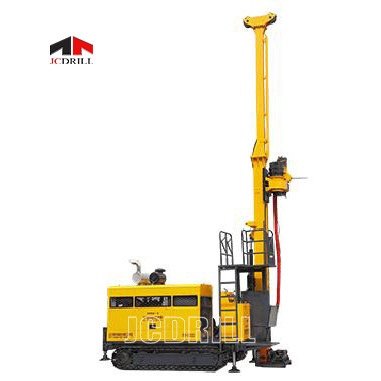

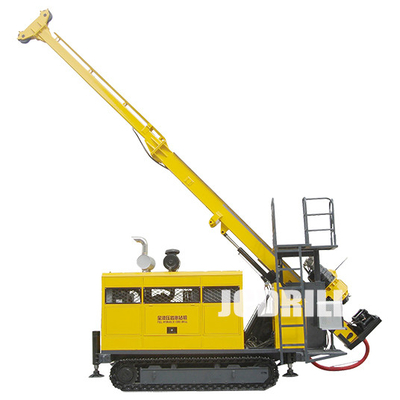

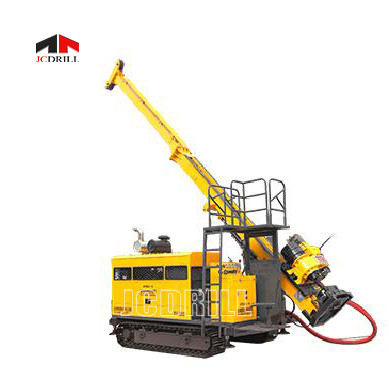

>>पूर्ण हाइड्रोलिक और रोटेटर के JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग ने वायर-लाइन कोरिंग की तकनीक को अपनाया, दुनिया में विकसित देशों में ठोस खनिज जमा पूर्वेक्षण के लिए प्रमुख प्रकार का रिग रहा है।यह चीन में ड्रिलिंग तकनीक और ड्रिलिंग उपकरण की विकासशील दिशा भी है। क्रॉलर ड्रिलिंग रिग क्रॉलर के साथ यात्रा करते हुए पूर्ण हाइड्रोलिक ड्राइविंग को अपनाता है।ड्रिल हेड दो-गति यांत्रिक गियर शिफ्ट के कार्य के साथ परिवर्तनीय मोटर द्वारा संचालित होता है, एक उन्नत और सरल संरचना के साथ स्टीप्लेस गति परिवर्तन।रोटेटर को स्पिंडल और तेल सिलेंडर को चेन से जोड़ने वाली प्रणाली के साथ खिलाया और संचालित किया जाता है। |
>> इसे भूविज्ञान, धातु विज्ञान, कोयला, पेट्रोलियम, प्राकृतिक गैस, भूजल और के अन्वेषण और पूर्वेक्षण के लिए लागू किया जा सकता है।
अन्य उद्योग।
>> JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग एक श्रृंखला मोटर ड्राइविंग पंप से सुसज्जित है।रोटेटर को खिलाना और उठाना
3.5 मीटर (11.5 फीट) स्ट्रोक के साथ सीधे धक्का देने वाले सिलेंडर की संरचना में संचालित होते हैं।धुरी का घूर्णन a . द्वारा संचालित होता है
एकल इंजन।इसमें गति की सीमा के चार यांत्रिक बदलाव हैं, और गति को स्टीपल के साथ हाइड्रोलिक रूप से समायोजित किया जा सकता है
परिवर्तन।हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग संरचना में सरल है।यह हल्का और स्थानांतरण के लिए आसान है;मस्तूल में कार्य हैं
फिसलने और जमीन को छूने का;स्पिंडल को हाइड्रोलिक सिलेंडर के साथ उठाया और उतारा गया;इसे परिवहन के लिए मोड़ा जा सकता है और
स्थानांतरण।धुरी का छेद बड़े व्यास में होता है।
>> फायदा
विश्वसनीय प्रदर्शन
अंतरराष्ट्रीय स्तर पर महत्वपूर्ण सहायक उपकरण खरीदने के दिशानिर्देश के आधार पर, डीजल इंजन, हाइड्रोलिक पंप,
मुख्य वाल्व, मोटर, क्रॉलर रेड्यूसर और प्रमुख हाइड्रोलिक स्पेयर पार्ट्स घर पर प्रसिद्ध ब्रांड के उत्पादों को अपनाया जाता है
और विदेश।
उच्च दक्षता क्रॉलर ड्रिलिंग रिग
बड़े टोक़ के साथ, उच्च शक्ति इकाई आवंटन और उचित संरचना डिजाइन और उन्नत संचालन विधि और 6 मीटर के साथ
(19.7 फीट) ड्रिल रॉड की लंबाई, ये सभी ड्रिल रिग के उच्च संचालन और प्रदर्शन दक्षता की गारंटी देते हैं।
पर्यावरण संरक्षण हाइड्रोलिक क्रॉलर ड्रिल रिग
डीजल इंजन के कम प्रदूषण निर्वहन के साथ, पेशेवर शोर कम करने वाला डिजाइन, ड्रिल रिग शहरी संचालन के लिए उपयुक्त है
और प्रदर्शन।
ऊर्जा बचत ड्रिलिंग रिग
उन्नत लोड संवेदनशील नियंत्रण तकनीक को अपनाने से, ड्रिल रिग ने बिजली की खपत और गर्मी उत्पादन को कम कर दिया है
निम्नतम स्तर तक।
एक सुंदर रूपरेखा, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन और आसानी से संचालन के साथ, यह प्राथमिकता वाला उपकरण होना चाहिए
वर्तमान घरेलू बाजार के पूर्ण हाइड्रोलिक कोर ड्रिल रिग में चयनित।
>> विशिष्टता
JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग का डीजल इंजन | नमूना | कमिंस 6BTA5.9-C180 (टर्बोचार्ज्ड और चार्ज वाटर कूल्ड) |
विस्थापन | 5.9L (1.56 यूएस गैलन) | |
शक्ति | 132Kw (180HP) | |
रेटेड आरपीएम (फ़ैक्टरी सेटिंग) | 2200rpm | |
हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग की ड्रिलिंग क्षमता | बीक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 1000 मीटर (3280 फीट) |
एनक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 700 मीटर (2296 फीट) | |
मुख्यालय भूवैज्ञानिक ड्रिल रिग | 500 मीटर (1640 फीट) | |
पीक्यू हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 300 मीटर (984 फीट) | |
रोटेशन मोटर | हाइड्रोलिक मोटर-चर निर्माता: SAUER-DANFOSS | |
आरपीएम | चार शिफ्ट/स्टीपल 0-1100 आरपीएम बदलें | |
अनुपात | पहला 14.422:1 दूसरा 8.171:1 तीसरा 4.519:1 चौथा 2.652:1 | |
ड्रिल हेड JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग | हेड ओपनर | धुरी शैली, मैनुअल सक्रिय |
हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन | |
मैक्स।टोक़ हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 3700 एनएम · मी (2727 एलबीएफ · फीट) | |
व्यास पकड़ो | 121 मिमी (4.76 इंच) | |
मैक्स।धुरी की भारोत्तोलन क्षमता | 150 केएन(33720 एलबीएफ) | |
मैक्स।फीडिंग पावर हाइड्रोलिक कोर ड्रिलिंग रिग | 60 केएन (13480 एलबीएफ) | |
रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए हाइड्रोलिक पंप अक्षीय पिस्टन चर विस्थापन ट्रिपलक्स पंप।लोड सेंसिंग सिस्टम के साथ। | निर्माता: DANFOSS पहला पंप: 148LPM 31.5MPa पर दूसरा पंप: 120LPM 28MPa पर तीसरा पंप: 50 LPM 16MPa पर | |
क्षमता JCD1000 हाइड्रोलिक कोर ड्रिलिंग रिग | 310 एल (82 यूएस गैलन) | |
उत्थापन बल (एकल तार) | 57kN(12814 lbf) (नंगे ड्रम) | |
उत्थापन गति (एकल तार) | 38-70 मीटर / मिनट (नंगे ड्रम) | |
लहरा हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
स्टील वायर लंबाई | 50 मीटर (164 फीट) | |
उत्थापन बल (एकल तार) | 1200 किलोग्राम (2646 पाउंड) (नंगे ड्रम) | |
उत्थापन गति (एकल तार) | 60-90 मीटर / मिनट (नंगे ड्रम) | |
स्टील वायर व्यास | 5.3 मिमी (0.2 इंच) | |
1000 मीटर (3280 फीट) | ||
मस्त ऊंचाई | 9.6 मीटर (31.49 फीट) | |
मासो स्टील वायर लंबाई समायोजन कोण |
0°—90° | |
ड्रिलिंग कोण | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | |
फ़ीड खींचो | 15000 किग्रा (33075 पौंड) | |
मस्तूल | फ़ीड जोर | 6000 किग्रा (13230 पौंड) |
रॉड पुल | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |
फीडिंग स्ट्रोक | 3500 मिमी (137.80 इंच) | |
स्लिपेज स्ट्रोक | 600 मिमी (23.62 इंच) | |
टाइप | रेसिप्रोकेटिंग पंप ट्रिपलेक्स प्लंजर | |
कीचड़ पंप | नमूना | बीडब्ल्यू160/10 |
झटका | 70 मिमी (2.76 इंच) | |
स्राव दाब | 2.5, 4.0, 6.5, 10.0 एमपीए (363, 580, 943, 1450 पीएसआई) | |
क्लैंपिंग स्कोप | 55.5-110 मिमी (2.19-4.33 इंच) छेद के माध्यम से Φ154 मिमी (6.06 इंच) | |
वजन (मंच प्रकार) | 9300 किग्रा(20506 पौंड) | |
अन्य | आयाम (एल × डब्ल्यू × एच) | 5100×2200×2650mm (200×86.6×104.3 इंच) |
परिवहन मार्ग | क्रॉलर |
