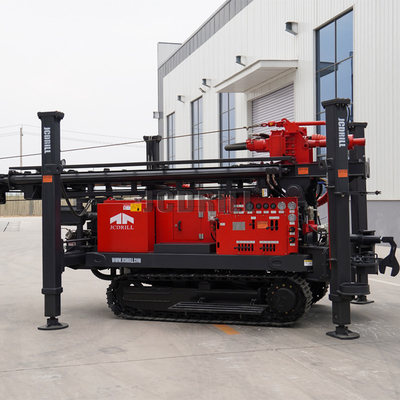

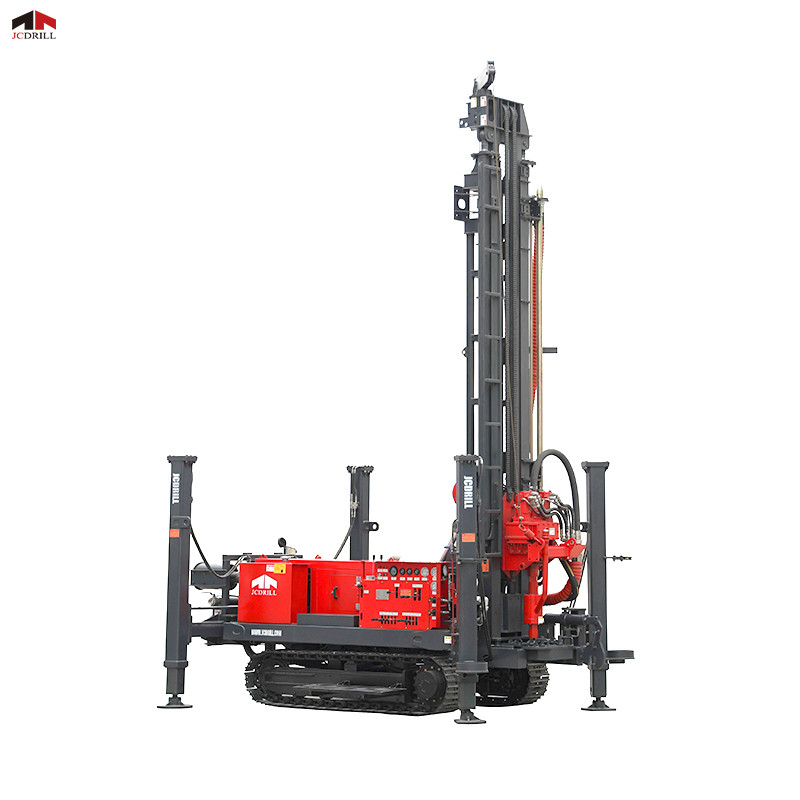

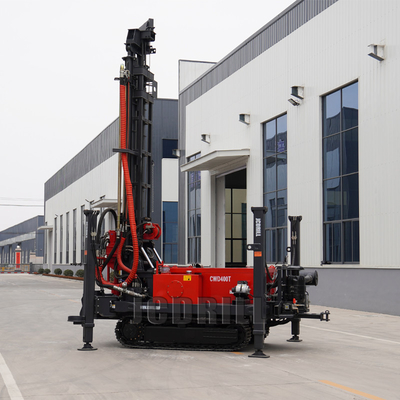

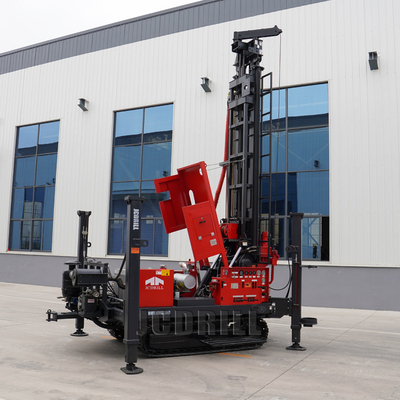

CWD400T क्रॉलर पूरी तरह से हाइड्रोलिक कमिंस जल कुएं ड्रिलिंग रिग

उत्पाद का वर्णन:

CWD400T एक बहुआयामी, ट्रैक-माउंटेड, पूरी तरह से हाइड्रोलिक जल कुएं ड्रिलिंग रिग है जिसे उच्च दक्षता और अनुकूलन क्षमता के लिए डिज़ाइन किया गया है। इसके शक्तिशाली घूर्णन टोक़ और गहरी ड्रिलिंग क्षमता के साथ,यह व्यापक रूप से औद्योगिक में प्रयोग किया जाता है, कृषि, राष्ट्रीय रक्षा, भूगर्भीय अन्वेषण और भूतापीय कुएं अनुप्रयोग।

पैरामीटरः

विशेषताएं

• उच्च प्रदर्शन ड्रिलिंग क्षमता

हवा डीटीएच हथौड़ा ड्रिलिंग और कीचड़ घूर्णी ड्रिलिंग दोनों का समर्थन करता है, जिससे यह विभिन्न भूवैज्ञानिक परिस्थितियों के अनुकूल है।
ड्रिलिंग गहराईः 400 मीटर तक, गहरी कुएं परियोजनाओं के लिए उपयुक्त है।
छेद व्यासः 90×450 मिमी, अनुप्रयोगों की एक विस्तृत श्रृंखला को कवर करता है।
घूर्णन गतिः 70-140 आरपीएम, चिकनी और कुशल ड्रिलिंग प्रदान करता है।
घूर्णन टोक़ः 4000-8000 एनएम, चट्टानों में शक्तिशाली प्रवेश सुनिश्चित करता है।
तेजी से उठाना और खींचना:
अधिकतम फ़ीड स्पीडः 60 मीटर/मिनट तेजी से ड्रिल पाइप अग्रिम के लिए।
अधिकतम उठाने की गति: 30 मीटर/मिनट, सहायक समय को कम करना।
पुलबैक क्षमताः 24 टन, गहरी छेद ड्रिलिंग के लिए आदर्श।

• शक्तिशाली और विश्वसनीय विद्युत प्रणाली

92 किलोवाट के युचाई 6 सिलेंडर के पानी से ठंडा डीजल इंजन से लैस, जो मजबूत और स्थिर शक्ति प्रदान करता है।
इंजन कुशलता से बड़े विस्थापन उच्च दबाव पिंपल पंप को चलाता है, जिससे सुचारू हाइड्रोलिक संचालन सुनिश्चित होता है।
कम ईंधन की खपत और उच्च विश्वसनीयता, इसे दीर्घकालिक संचालन के लिए लागत प्रभावी बनाती है।

• उन्नत हाइड्रोलिक प्रणाली

पूरी तरह से हाइड्रोलिक ऑपरेशन सटीक नियंत्रण प्रदान करता है और मैनुअल श्रम को कम करता है।
विभिन्न ड्रिलिंग स्थितियों में लचीलापन की अनुमति देने वाले स्टेपलेस रोटेशन स्पीड समायोजन।
हाइड्रोलिक फीड सिस्टम ड्रिलिंग की दक्षता और स्थिरता में सुधार करता है।
हाइड्रोलिक-नियंत्रित लैंडिंग पैर और ड्रिलिंग टॉवर, असमान इलाकों में रिग की अनुकूलन क्षमता को बढ़ाते हैं।
हाइड्रोलिक सहायक कार्य:
बेहतर ड्रिलिंग सटीकता के लिए गाइड विस्तार।
सटीक स्थिति के लिए बूम स्विंग और बूम लिफ्ट।
आसान पाइप हैंडलिंग के लिए गाइड डंपिंग।

• भारी शुल्क क्रॉलर चेसिस

टिकाऊ रबर की पटरियों से लैस, जो असमान इलाके में सुचारू रूप से चलने की अनुमति देता है।
कीचड़ या चट्टानी वातावरण में बेहतर अनुकूलन क्षमता के लिए उच्च जमीन रिक्ति (305 मिमी) ।
कॉम्पैक्ट और परिवहन योग्य:
शुद्ध भार: 8.5 टन, गतिशीलता को कम किए बिना स्थिरता सुनिश्चित करता है।
परिवहन आयामः 5760 × 1850 × 2440 मिमी, मानक शिपिंग आवश्यकताओं के अनुरूप।

• अतिरिक्त विशेषताएं और अनुकूलन विकल्प

वेल्डिंग या रात के समय संचालन के लिए वैकल्पिक जनरेटर।
सहायक विंच (1.5 टन भारोत्तोलन बल, 60 मीटर का स्टील तार रस्सी) आवरण और ड्रिल पाइपों को संभालने के लिए।
अनुकूलन योग्य घटक:
मिट्टी पंपः BW450 (450L/मिनट, 2 एमपीए दबाव)
वायु कंप्रेसरः साइट आवश्यकताओं के आधार पर विभिन्न मॉडल उपलब्ध हैं।
ड्रिल पाइप लंबाईः 3 मीटर, 4.5 मीटर, 6 मीटर।
प्रतिस्पर्धी मूल्य और कम रखरखाव लागत, निवेश पर उच्च लाभ सुनिश्चित करना।

अनुप्रयोग:

• पानी के कुँए की ड्रिलिंग

नगरपालिका एवं ग्रामीण जल आपूर्ति ️ शहरी और ग्रामीण क्षेत्रों में स्वच्छ पेयजल उपलब्ध कराने के लिए गहरे कुओं की ड्रिलिंग के लिए उपयोग किया जाता है।
कृषि सिंचाई कुएं ️ बड़े पैमाने पर सिंचाई परियोजनाओं का समर्थन करता है, जिससे खेतों और बागानों के लिए स्थिर जल स्रोत सुनिश्चित होता है।
औद्योगिक जल आपूर्ति ️ विनिर्माण प्रक्रियाओं के लिए विश्वसनीय भूजल निष्कर्षण की आवश्यकता वाले उद्योगों के लिए उपयुक्त।
दूरस्थ और आपातकालीन जल कुएं जल तक त्वरित पहुंच के लिए अलग-थलग या आपदा प्रभावित क्षेत्रों में कुओं को ड्रिल करने में कुशल।

• भूतापीय कुएं ड्रिलिंग

भूतापीय ऊर्जा अन्वेषण नवीकरणीय ऊर्जा परियोजनाओं के लिए भूमिगत भूतापीय गर्मी का उपयोग करने में मदद करता है।
हीटिंग एंड कूलिंग सिस्टम ️ भूतापीय हीट पंप सिस्टम के लिए ड्रिलिंग कुएं, पारंपरिक ऊर्जा स्रोतों पर निर्भरता को कम करना।
हॉट स्प्रिंग डेवलपमेंट पर्यटन और वेलनेस उद्योगों में हॉट स्प्रिंग ड्रिलिंग और भूतापीय रिसॉर्ट परियोजनाओं के लिए उपयोग किया जाता है।

• आपदा राहत और आपातकाल

जल आपूर्ति आपदा क्षेत्रों में त्वरित तैनाती भूकंप, बाढ़ या सूखे के बाद आपातकालीन जल आपूर्ति प्रदान करता है।
दूरस्थ स्थानों में मोबाइल ड्रिलिंग ∙ क्रॉलर-माउंटेड सिस्टम कठिन इलाकों में आसान परिवहन की अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न:

Q1: JRC500 RC ड्रिलिंग रिग की अधिकतम ड्रिलिंग गहराई क्या है?

उत्तरः JRC500 500 मीटर की गहराई तक ड्रिल कर सकता है, जिससे यह गहरे अन्वेषण और जल कुएं ड्रिलिंग के लिए उपयुक्त है।

Q2: यह किस प्रकार की बिजली प्रणाली का उपयोग करता है?

A2: रिग 132kW कमिंस डीजल इंजन द्वारा संचालित है, जो विश्वसनीय और मजबूत ड्रिलिंग प्रदर्शन सुनिश्चित करता है।

Q3: रिवर्स सर्कुलेशन (RC) ड्रिलिंग कैसे काम करती है?

A3: आरसी ड्रिलिंग में दो दीवार वाले ड्रिल पाइप का उपयोग किया जाता है जहां संपीड़ित वायु बल एक आंतरिक ट्यूब के माध्यम से कटौती को ड्रिल करते हैं, जिससे नमूनों को साफ और अशुद्ध रखा जाता है। यह विधि सटीकता में सुधार करती है,प्रवेश की गति, और नमूना की गुणवत्ता।

प्रश्न 4: ड्रिलिंग टूल का अधिकतम छेद का व्यास क्या है?

A4: इस उपकरण से 105 मिमी से 450 मिमी के बीच के छेद किए जा सकते हैं।

तकनीकी और प्रदर्शन प्रश्न

Q5: क्या रिग विभिन्न इलाकों में काम कर सकता है?

A5: हाँ, क्रॉलर चेसिस असमान जमीन पर सुचारू आंदोलन की अनुमति देता है, और रबर ट्रैक विकल्प नाजुक सतहों पर संचालन की अनुमति देते हैं।

Q6: यह किस प्रकार के ड्रिल पाइप का समर्थन करता है?

A6: JRC500 डीटीएच ड्रिल पाइप (89/102/114mm) और आरसी ड्रिल पाइप (89/102/114mm) का समर्थन करता है, जिससे ड्रिलिंग ऑपरेशन में लचीलापन संभव होता है।

प्रश्न 7: किस प्रकार के वायु कंप्रेसर की आवश्यकता है?

A7: रिग के लिए 1.054.5 एमपीए के दबाव रेंज और 1660 एमपी 3 मिनट की वायु खपत के साथ एक वायु कंप्रेसर की आवश्यकता होती है।

Q8: धूल संग्रह प्रणाली कैसे काम करती है?

A8: प्रणाली में धूल और ड्रिल कटौती को पकड़ने के लिए एक चक्रवात विभाजक का उपयोग किया जाता है, जिससे स्वच्छ और सुरक्षित कार्य वातावरण सुनिश्चित होता है।

Q9: क्या मशीन का परिवहन करना आसान है?

उत्तरः हां, कॉम्पैक्ट आयामों (7300 मिमी × 2200 मिमी × 2650 मिमी) और 12 टन के शुद्ध वजन के साथ, रिग को ट्रक या कंटेनर द्वारा आसान परिवहन के लिए डिज़ाइन किया गया है।

Q10: कौन सी अतिरिक्त विशेषताएं दक्षता में सुधार करती हैं?

A10: रिग में दो हाइड्रोलिक मोटर्स के साथ गियरबॉक्स शामिल है, जो गहरी ड्रिलिंग के लिए सटीक टोक़ नियंत्रण की अनुमति देता है, साथ ही अतिरिक्त बिजली आपूर्ति के लिए एक हाइड्रोलिक जनरेटर भी शामिल है।
