रिमोट कंट्रोल मैड रोटरी डायमंड वायरलाइन कोर जियोटेक्निकल ड्रिलिंग रिग

उत्पाद विवरण:

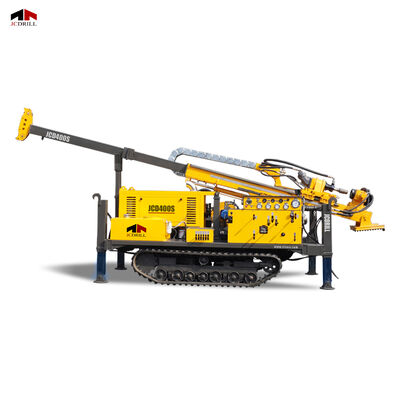

JCD400 एक कॉम्पैक्ट और पूरी तरह से हाइड्रोलिक कोर ड्रिलिंग रिग है जिसे कुशल खनिज अन्वेषण और भूवैज्ञानिक कोरिंग परियोजनाओं के लिए डिज़ाइन किया गया है। यह विशेष रूप से HTW, NTW और BTW जैसी वायरलाइन कोरिंग तकनीकों का उपयोग करके हीरे की ड्रिलिंग के लिए उपयुक्त है। यह रिग एक शक्तिशाली YUCHAI टर्बोचार्ज्ड डीजल इंजन से लैस है जो 2400 RPM पर 70kW प्रदान करता है, जो स्थिर और मजबूत बिजली उत्पादन सुनिश्चित करता है। सभी ड्रिलिंग कार्य, जिसमें फीड, रोटेशन, लिफ्टिंग और क्लैंपिंग शामिल हैं, हाइड्रॉलिक रूप से संचालित होते हैं, जो परिचालन दक्षता और नियंत्रण सटीकता में काफी सुधार करते हैं।

पैरामीटर:

विशेषताएँ:

>> पूर्ण हाइड्रोलिक सिस्टम ड्रिलिंग प्रक्रिया के दौरान विश्वसनीय बिजली संचरण और सुचारू संचालन सुनिश्चित करता है। 70kW YUCHAI टर्बोचार्ज्ड इंजन द्वारा संचालित, रिग विस्तारित फील्डवर्क के लिए उपयुक्त स्थिर प्रदर्शन प्रदान करता है।

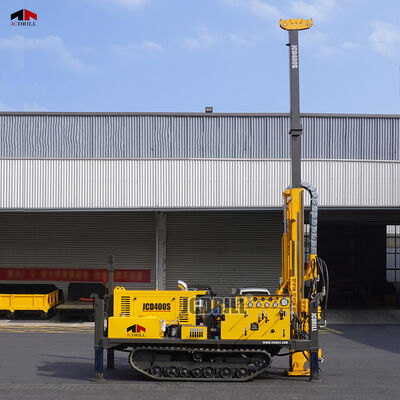

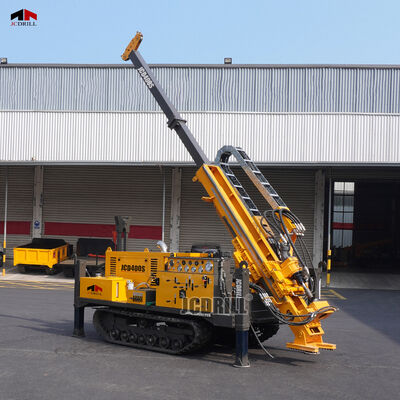

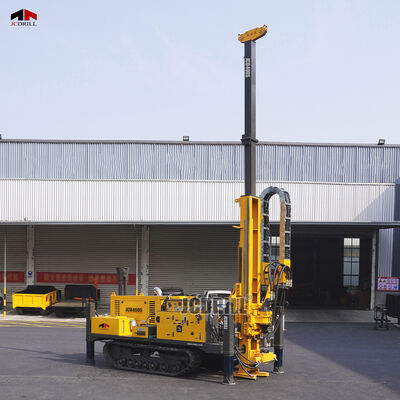

>>अपने ग्राउंड-टचिंग मस्तूल के साथ जो 45°–90° ड्रिलिंग कोणों का समर्थन करता है, JCD400 आसानी से ऊर्ध्वाधर और झुके हुए ड्रिलिंग आवश्यकताओं के अनुकूल हो जाता है। रिग में दोहरे नियंत्रण मोड—मैनुअल और रिमोट हैं, जो सीमित या चुनौतीपूर्ण इलाकों में लचीला और सुरक्षित संचालन प्रदान करते हैं।

>>एक 1900 मिमी हाइड्रोलिक फीड स्ट्रोक कम रुकावटों के साथ कुशल कोर नमूनाकरण की अनुमति देता है। एकीकृत BW-100 मड पंप समायोज्य प्रवाह और दबाव प्रदान करता है, जिससे रिग घोल परिसंचरण का उपयोग करके मिट्टी, रेत और नरम चट्टान संरचनाओं के लिए उपयुक्त हो जाता है।

>>600 किलोग्राम रस्सी होइस्ट सिस्टम से लैस, रिग लिफ्टिंग कार्यों को सरल बनाता है और सहायक समय को कम करता है। इसकी मजबूत गतिशीलता और 40° चढ़ाई क्षमता, एक कॉम्पैक्ट डिज़ाइन के साथ मिलकर, इसे ऊबड़-खाबड़ और दूरस्थ ड्रिलिंग साइटों के लिए आदर्श बनाती है।

अनुप्रयोग:

1. खनिज अन्वेषण
धात्विक खनिजों (जैसे, सोना, तांबा, सीसा-जस्ता) और गैर-धात्विक खनिजों (जैसे, ग्रेफाइट, फ्लोराइट) की खोज के लिए व्यापक रूप से उपयोग किया जाता है।

अयस्क ग्रेड, संरचना और वितरण का विश्लेषण करने के लिए निरंतर और अक्षुण्ण कोर नमूने प्रदान करता है।

2. भूवैज्ञानिक अनुसंधान और स्ट्रैटिग्राफिक अध्ययन
उच्च गुणवत्ता वाले कोर नमूने लिथोलॉजी, भूवैज्ञानिक संरचनाओं, फ्रैक्चर और भू-कालक्रम के अध्ययन का समर्थन करते हैं, जो वैज्ञानिक अनुसंधान के लिए महत्वपूर्ण डेटा प्रदान करते हैं।

3. कोयला और तेल और गैस अन्वेषण
कोयला सीम की मोटाई, चट्टान के प्रकार और संरचनात्मक परिवर्तनों की पहचान करने के लिए प्रारंभिक चरण की ड्रिलिंग में उपयोग किया जाता है।

भंडार लक्षण वर्णन और संसाधन अनुमान में सहायता करता है।

4. भूजल जांच
कोर नमूनाकरण और बोरहोल डेटा के माध्यम से जलभृत गहराई, लिथोलॉजी और भूजल स्थितियों का निर्धारण करता है।

5. बुनियादी ढांचा परियोजनाओं के लिए भू-तकनीकी सर्वेक्षण
बांधों, सुरंगों, पुलों, रेलवे और अन्य प्रमुख निर्माण परियोजनाओं के लिए साइट जांच में लागू किया गया।

नींव स्थिरता, उपसतह संरचना और चट्टान यांत्रिकी पर डेटा प्रदान करता है।

6. पर्यावरणीय और भूवैज्ञानिक खतरे का आकलन
संदूषित स्थलों, भूजल निगरानी में या भूस्खलन, भूकंप आदि से ग्रस्त क्षेत्रों में नमूनाकरण के लिए उपयोग किया जाता है।

जोखिम मूल्यांकन और पर्यावरणीय उपचार योजना का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न:

Q1: JCD400 रिग किस प्रकार की ड्रिलिंग के लिए डिज़ाइन किया गया है?
A1: JCD400 विशेष रूप से HTW, NTW और BTW जैसी वायरलाइन कोरिंग तकनीकों का उपयोग करके हीरे की कोर ड्रिलिंग के लिए डिज़ाइन किया गया है।

Q2: JCD400 की अधिकतम ड्रिलिंग गहराई क्या है?
A2: रिग BTW आकार का उपयोग करके 500 मीटर तक की ड्रिलिंग गहराई तक पहुँच सकता है, NTW के साथ 400 मीटर और HTW के साथ 200 मीटर।

Q3: JCD400 को कौन सा इंजन पावर देता है?
A3: यह YUCHAI से 70kW टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित है, जो 2400 RPM पर संचालित होता है, जो स्थिर और विश्वसनीय प्रदर्शन प्रदान करता है।

Q4: क्या रिग पूरी तरह से हाइड्रोलिक है?
A4: हाँ, रोटेशन, फीड, लिफ्टिंग और डैम्पिंग जैसे सभी प्रमुख कार्य हाइड्रॉलिक रूप से संचालित होते हैं, जो परिचालन दक्षता और नियंत्रण सटीकता को बढ़ाते हैं।

Q5: फीडिंग स्ट्रोक और लिफ्टिंग क्षमता क्या है?
A5: रिग में 1900 मिमी हाइड्रोलिक फीड स्ट्रोक है, जिसकी अधिकतम पुल-अप क्षमता 14 टन और पुश-डाउन क्षमता 7 टन है।

Q6: मस्तूल किस प्रकार के ड्रिलिंग कोणों का समर्थन कर सकता है?
A6: एक-टुकड़ा ग्राउंड-टचिंग मस्तूल 45° से 90° तक समायोज्य है, जो इसे ऊर्ध्वाधर और झुके हुए ड्रिलिंग दोनों के लिए उपयुक्त बनाता है।

Q7: क्या JCD400 रिमोट ऑपरेशन का समर्थन करता है?
A7: हाँ, यह एक दोहरे नियंत्रण प्रणाली से लैस है – मैनुअल और रिमोट कंट्रोल दोनों, जो ऑपरेशन के दौरान लचीलापन और बेहतर सुरक्षा प्रदान करता है।

Q8: JCD400 कितना मोबाइल है?
A8: रिग 3.5 किमी/घंटा तक की गति से यात्रा कर सकता है और 40° तक की ढलानों पर चढ़ सकता है, जिससे यह अत्यधिक मोबाइल और ऊबड़-खाबड़ और दूरस्थ स्थलों के लिए आदर्श है।

Q9: किस प्रकार का मड पंप एकीकृत है?
A9: रिग में एक BW-100 मड पंप शामिल है, जो 100 L/min तक का प्रवाह और 7 MPa का दबाव प्रदान करता है, जो मिट्टी, रेत और नरम चट्टान संरचनाओं के लिए उपयुक्त है।

Q10: क्या एक रस्सी होइस्ट सिस्टम शामिल है?
A10: हाँ, रिग एक रस्सी होइस्ट सिस्टम के साथ आता है जिसकी लिफ्टिंग क्षमता 600 किलोग्राम और रस्सी की लंबाई 600 मीटर है, जिसका उपयोग सहायक लिफ्टिंग कार्यों के लिए किया जाता है।

Q11: परिवहन आयाम और कुल वजन क्या हैं?
A11: JCD400 का परिवहन आकार 4200×2050×2300 मिमी है और इसका वजन 4.3 टन है, जिससे यह कॉम्पैक्ट और तैनात करने में आसान है।
