क्रॉलर घुड़सवार खनिज भूगर्भीय अन्वेषण कोर बैरल वायर्डलाइन हीरा कोर ड्रिलिंग रिग कीचड़ पंप रोटरी

उत्पाद विवरण:

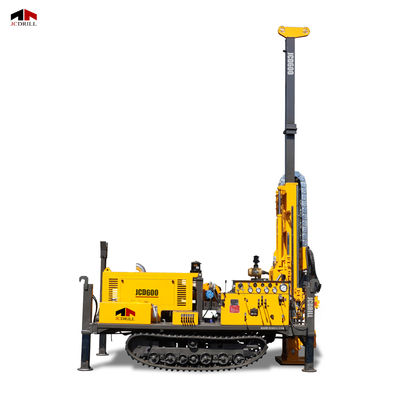

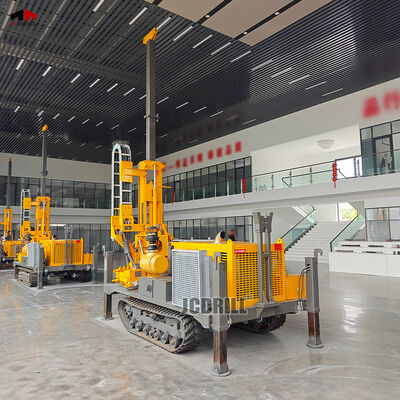

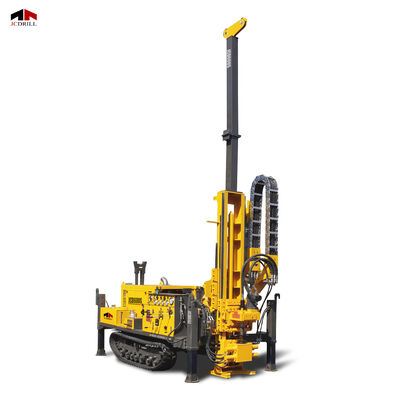

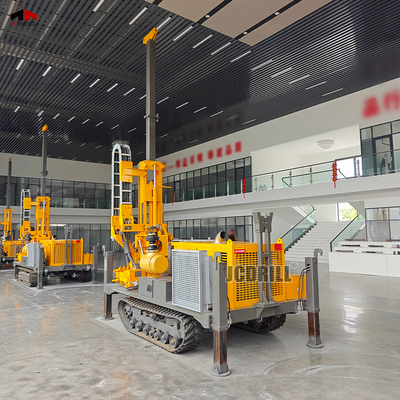

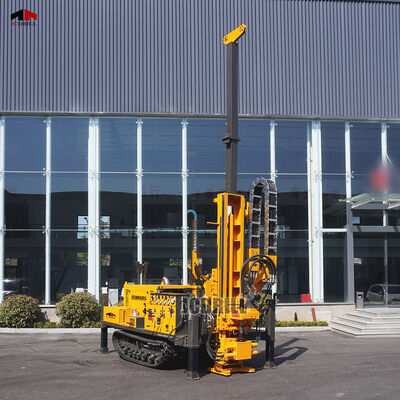

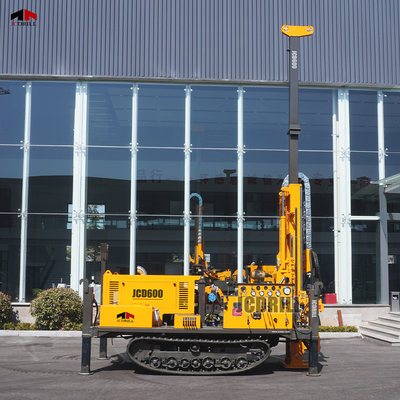

JCD600 एक मजबूत पूर्ण-हाइड्रोलिक कोर ड्रिलिंग रिग है जिसे खनिज अन्वेषण और भूवैज्ञानिक जांच में कुशल प्रदर्शन के लिए डिज़ाइन किया गया है। यह HTW, NTW और BTW ड्रिल रॉड का उपयोग करके वायरलाइन कोरिंग तकनीकों के लिए अनुकूलित है, जिसकी अधिकतम गहराई क्षमता 800 मीटर है। 92kW YUCHAI टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित, रिग विशेष रूप से मांग वाली फील्ड स्थितियों में बेहतर टॉर्क और लगातार प्रदर्शन प्रदान करता है। हाइड्रोलिक सिस्टम 20MPa के रेटेड दबाव और 220 L/min की प्रवाह दर पर चलता है, जो सभी ड्रिलिंग कार्यों के लिए स्थिर संचालन सुनिश्चित करता है।

पैरामीटर:

विशेषताएँ:

>> JCD600 एक 92kW YUCHAI टर्बोचार्ज्ड इंजन द्वारा संचालित है जो एक उच्च-दक्षता वाले 220L/min हाइड्रोलिक सिस्टम के साथ युग्मित है। यह सेटअप विश्वसनीय टॉर्क आउटपुट और प्रतिक्रियाशील नियंत्रण प्रदान करता है, जो निरंतर और मांग वाली ड्रिलिंग संचालन के दौरान सुचारू प्रदर्शन सुनिश्चित करता है।

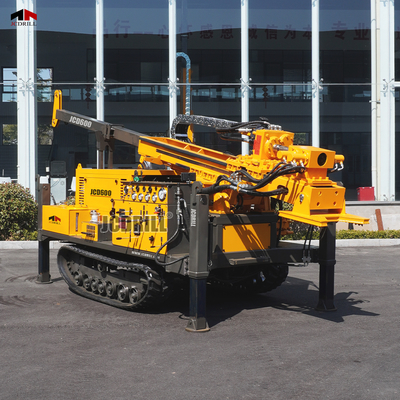

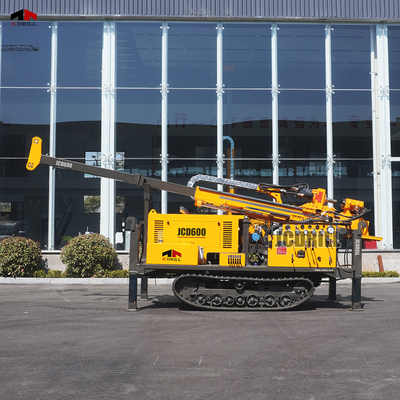

>> रिग एक-टुकड़ा ग्राउंड-टचिंग मस्तूल से सुसज्जित है जो 45° से 90° तक ड्रिलिंग कोणों का समर्थन करता है। 1900 मिमी फीड स्ट्रोक और 16-टन पुल-अप क्षमता के साथ, यह विभिन्न भूवैज्ञानिक स्थितियों में उत्कृष्ट स्थिरता और ड्रिलिंग सटीकता प्रदान करता है।

>> गहरी छेद संचालन में दक्षता बढ़ाने के लिए, JCD600 एक BW-120 मड पंप और एक 700-मीटर रस्सी होइस्ट सिस्टम को एकीकृत करता है। ये घटक लगातार फ्लशिंग और आसान रॉड हैंडलिंग सुनिश्चित करते हैं, जिससे डाउनटाइम कम होता है और समग्र उत्पादकता में सुधार होता है।
>> लचीले फील्ड ऑपरेशन के लिए, रिग मैनुअल और रिमोट कंट्रोल दोनों मोड का समर्थन करता है। 3.5 किमी/घंटा की गति से यात्रा करने और 40° तक की ढलानों पर चढ़ने की इसकी क्षमता इसे ऊबड़-खाबड़ और दूरस्थ जॉब साइटों के लिए अत्यधिक अनुकूलनीय बनाती है।

अनुप्रयोग:

खनिज अन्वेषण परियोजनाएं
खनिज जमाओं की संभावना और मूल्यांकन के लिए बिल्कुल सही, JCD400 निरंतर और उच्च गुणवत्ता वाले कोर नमूने प्रदान करता है—जो अयस्क ग्रेड और भूवैज्ञानिक संरचना को निर्धारित करने के लिए महत्वपूर्ण हैं।

भू-तकनीकी जांच
निर्माण से पहले उपसतह की स्थिति और नींव की स्थिरता का आकलन करने के लिए सुरंगों, पुलों, बांधों और राजमार्गों जैसी सिविल इंजीनियरिंग परियोजनाओं में आमतौर पर उपयोग किया जाता है।

वैज्ञानिक और भूवैज्ञानिक अनुसंधान
विश्वविद्यालयों, संस्थानों और सर्वेक्षण टीमों को चट्टान निर्माण, स्तर-विन्यास और विवर्तनिक विशेषताओं का अध्ययन करने के लिए आवश्यक भूवैज्ञानिक डेटा प्रदान करता है।

पानी के कुएं और जल भूवैज्ञानिक सर्वेक्षण
उथले भूजल मानचित्रण या छोटे पैमाने पर कुएं की स्थापना में उपयोगी, विशेष रूप से उन क्षेत्रों में जहां जलभृतों का पता लगाने के लिए सटीक कोर विश्लेषण की आवश्यकता होती है।

पर्यावरण निगरानी और साइट मूल्यांकन
संदूषित भूमि जांच और पर्यावरण साइट आकलन में उपयोग किया जाता है, खासकर जब प्रयोगशाला परीक्षण के लिए बिना परेशान कोर नमूनों की आवश्यकता होती है।

दूरस्थ और पहाड़ी इलाके ड्रिलिंग
इसकी मजबूत गतिशीलता और 40° चढ़ाई क्षमता इसे ऊबड़-खाबड़, पहाड़ी या दूरस्थ वातावरण में अच्छा प्रदर्शन करने की अनुमति देती है जहां पारंपरिक रिग आसानी से नहीं पहुंच सकते हैं।

अक्सर पूछे जाने वाले प्रश्न:

Q1: JCD600 किस प्रकार की ड्रिलिंग के लिए डिज़ाइन किया गया है?
A1: JCD600 विशेष रूप से HTW, NTW और BTW ड्रिल रॉड के साथ वायरलाइन कोरिंग तकनीकों का उपयोग करके हीरे की कोर ड्रिलिंग के लिए डिज़ाइन किया गया है।

Q2: JCD600 की अधिकतम ड्रिलिंग गहराई क्या है?
A2: रिग BTW रॉड के साथ 800 मीटर, NTW के साथ 700 मीटर और HTW के साथ 350 मीटर तक पहुंच सकता है।

Q3: JCD600 को कौन सा इंजन पावर देता है?
A3: यह YUCHAI से 92kW टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित है, जो स्थिर और मजबूत फील्ड प्रदर्शन के लिए 2400 RPM पर चलता है।

Q4: हाइड्रोलिक सिस्टम का रेटेड दबाव और प्रवाह क्या है?
A4: हाइड्रोलिक सिस्टम 20 MPa के रेटेड दबाव और 220 L/min की प्रवाह दर पर संचालित होता है, जो सभी ड्रिलिंग कार्यों के विश्वसनीय संचालन को सुनिश्चित करता है।

Q5: फीड स्ट्रोक और पुल-अप क्षमता क्या हैं?
A5: JCD600 में 1900 मिमी हाइड्रोलिक फीड स्ट्रोक है, जिसकी अधिकतम पुल-अप क्षमता 16 टन और पुश-डाउन क्षमता 8 टन है।

Q6: क्या रिग ऊर्ध्वाधर और कोण वाली दोनों ड्रिलिंग कर सकता है?

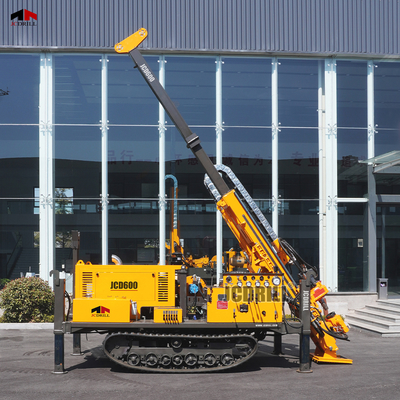

A6: हाँ, एक-टुकड़ा ग्राउंड-टचिंग मस्तूल 45° से 90° तक समायोज्य ड्रिलिंग कोणों का समर्थन करता है, जो ऊर्ध्वाधर और झुके हुए कोर ड्रिलिंग दोनों के लिए उपयुक्त है।

Q7: रिग किस प्रकार का मड पंप उपयोग करता है?
A7: रिग एक BW-120 मड पंप के साथ आता है, जो 0–120 L/min प्रवाह और 7 MPa तक के दबाव में सक्षम है, जो नरम से मध्यम-कठोर संरचनाओं के लिए आदर्श है।

Q8: क्या एक रस्सी होइस्ट सिस्टम शामिल है?
A8: हाँ, रिग में 700-मीटर रस्सी क्षमता के साथ एक 600kg रस्सी होइस्ट सिस्टम शामिल है, जो सहायक लिफ्टिंग और रॉड हैंडलिंग का समर्थन करता है।

Q9: क्या JCD600 रिमोट ऑपरेशन का समर्थन करता है?
A9: हाँ, रिग मैनुअल और रिमोट कंट्रोल दोनों मोड का समर्थन करता है, जो फील्ड में लचीलापन और बेहतर सुरक्षा प्रदान करता है।

Q10: चलने की गति और चढ़ाई क्षमता क्या है?
A10: JCD600 3.5 किमी/घंटा की गति से यात्रा कर सकता है और 40° तक की ढलानों पर चढ़ सकता है, जो इसे ऊबड़-खाबड़ या दूरस्थ जॉब साइटों के लिए उपयुक्त बनाता है।

Q11: परिवहन आयाम और कुल वजन क्या हैं?
A11: परिवहन आयाम 4200 × 2050 × 2300 मिमी हैं, और वजन कॉन्फ़िगरेशन के आधार पर 5 से 6 टन तक होता है।
