| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JCD800S |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |

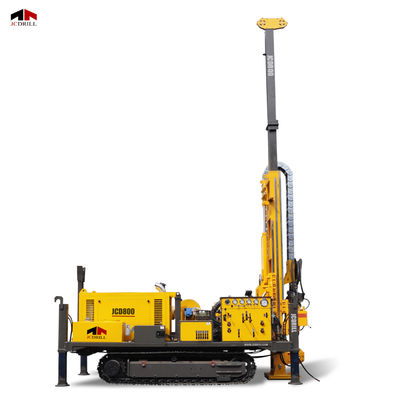

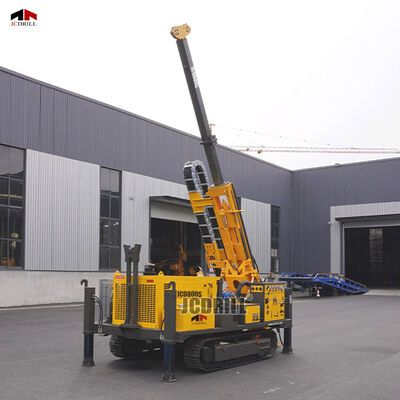

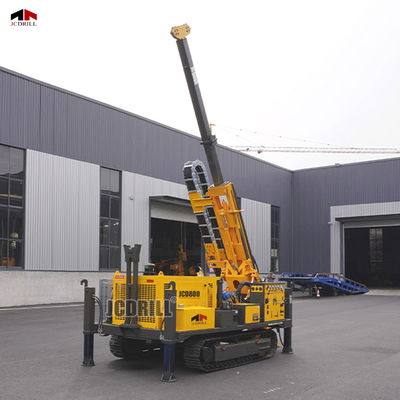

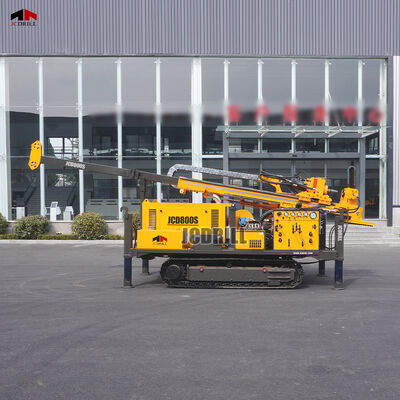

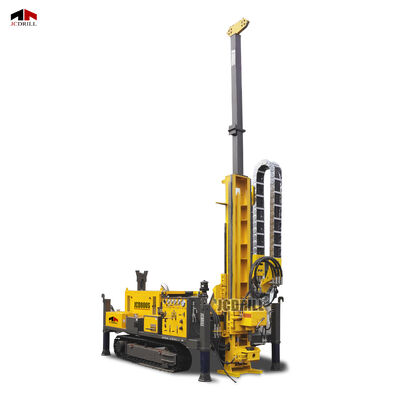

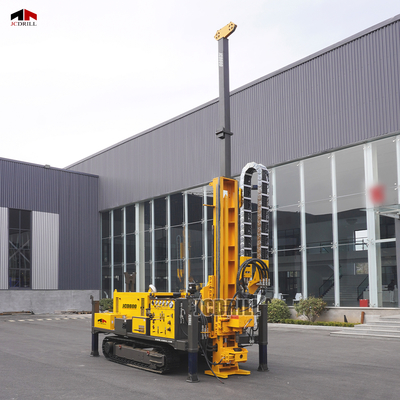

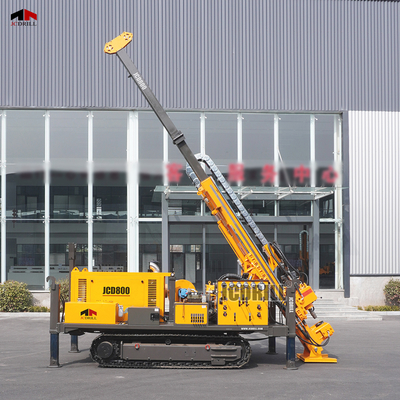

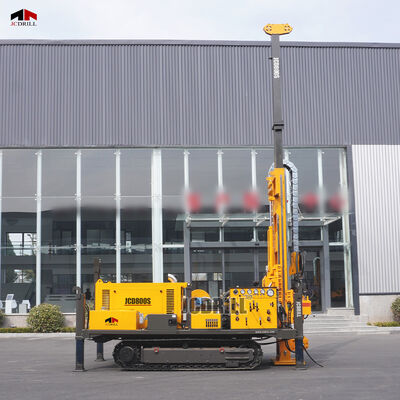

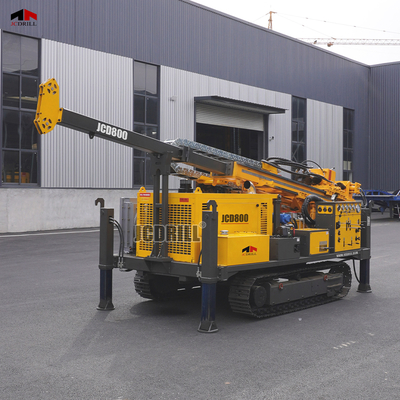

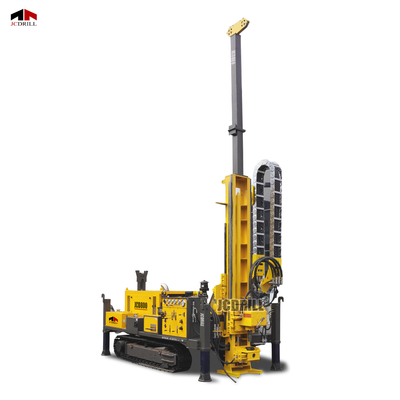

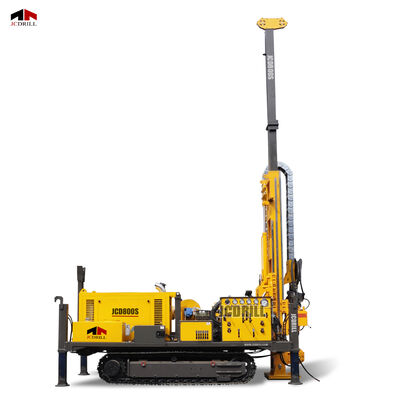

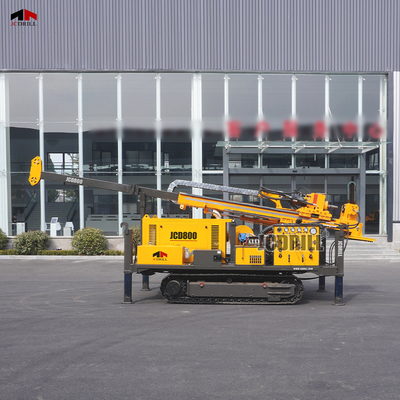

JCD800 को उच्च-क्षमता वाले कोर ड्रिलिंग कार्यों के लिए डिज़ाइन किया गया है जिनमें विस्तारित गहराई, उच्च टॉर्क आउटपुट और जटिल भूवैज्ञानिक परिस्थितियों में विश्वसनीय प्रदर्शन की आवश्यकता होती है। यह पूरी तरह से हाइड्रोलिक रिग HTW, NTW और BTW रॉड के साथ वायरलाइन कोरिंग के लिए तैयार किया गया है, जो 1000 मीटर तक की ड्रिलिंग गहराई तक पहुँचता है। एक मजबूत 118kW YUCHAI टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित और 280L/min, 28MPa हाइड्रोलिक सिस्टम द्वारा समर्थित, रिग कठोर क्षेत्र के वातावरण में भी सुचारू और निरंतर संचालन सुनिश्चित करता है। इसका एक-टुकड़ा ग्राउंड-टचिंग मस्तूल 45° से 90° तक के कोण पर ड्रिलिंग की अनुमति देता है, जबकि विस्तारित 2400 मिमी फीड स्ट्रोक और 24-टन पुल-अप क्षमता इसे उच्च-प्रतिरोध संरचनाओं और लंबी ड्रिलिंग अंतरालों के लिए आदर्श बनाती है।
| विशिष्टता | इकाई | JCD800 |
| ड्रिलिंग क्षमता | ||
| ड्रिलिंग क्षमता | HTW-NTW-BTW | |
| ड्रिल गहराई | मी | 400-900-1000 |
| हाइड्रोलिक सिस्टम | ||
| रेटेड दबाव | एमपीए | 28 |
| रेटेड प्रवाह | एल/मिनट | 280 |
| गर्मी अपव्यय | एयर कूलिंग | |
| इंजन | ||
| ब्रांड | YUCHAI | |
| प्रकार | टर्बोचार्जर | |
| रेटेड गति | आरपीएम | 2400 |
| रेटेड पावर | kW | 118 |
| ड्रिलिंग सिस्टम | ||
| टॉर्क | एन.एम. | 450-2200 |
| गति | आरपीएम | 1300 |
| टॉवर प्रकार | एक-टुकड़ा ग्राउंड-टचिंग | |
| फीडिंग स्ट्रोक | मिमी | 2400 |
| ड्रिलिंग कोण | डिग्री | 45-90 |
| अधिकतम। पुल अप क्षमता | टन | 24 |
| अधिकतम। पुश डाउन क्षमता | टन | 12 |
| रस्सी होइस्ट | ||
| लिफ्टिंग क्षमता | किलोग्राम | 800 |
| गति | आरपीएम | 100-300 |
| वायर रोप व्यास | मिमी | 6 |
| रस्सी क्षमता | मी | 900 |
| वॉकिंग सिस्टम | ||
| ऑपरेशन प्रकार | मैनुअल और रिमोट कंट्रोल | |
| वॉकिंग स्पीड | किमी/घंटा | 3.5 |
| क्लाइम्बिंग एंगल | डिग्री | 40 |
| मड पंप | ||
| मॉडल | BW-150 | |
| प्रवाह | एल/मिनट | 0-150 |
| दबाव | एमपीए | 0-7 |
| हाइड्रोलिक जनरेटर | ||
| प्रकार | परिवर्तनीय आवृत्ति ब्रशलेस, रखरखाव-मुक्त | |
| पावर | kW | 11 |
| वोल्टेज | वी | 220/ 380 |
| वजन और आयाम | ||
| परिवहन आकार | मिमी | 4900* 2100* 2360 |
| वजन | टन | 7 |
>> JCD800 एक 118kW उच्च-आउटपुट YUCHAI इंजन को 280L/min हाइड्रोलिक सिस्टम के साथ एकीकृत करता है, जो उच्च-दबाव, सुसंगत शक्ति प्रदान करता है जो कठोर संरचनाओं में गहरी और लंबी अवधि के ड्रिलिंग कार्यों की मांगों को पूरा करता है।
>> इसका विस्तारित 2400 मिमी फीड स्ट्रोक और मजबूत 24-टन पुल-अप बल चुनौतीपूर्ण कोरिंग कार्यों के लिए उत्कृष्ट समर्थन प्रदान करता है, जबकि ग्राउंड-टच मस्तूल 45° से 90° तक सटीक बहु-कोण ड्रिलिंग सुनिश्चित करता है।
>> BW-150 मड पंप स्थिर और समायोज्य तरल पदार्थ परिसंचरण (150L/min तक) सुनिश्चित करता है, जबकि 800kg क्षमता वाला 900-मीटर रस्सी होइस्ट गहरे-छेद ड्रिलिंग के दौरान उठाने की दक्षता को बढ़ाता है। विभिन्न क्षेत्र के कार्यों का समर्थन करने के लिए, रिग में मैनुअल और रिमोट ऑपरेशन मोड शामिल हैं।
1. गहरी खनिज खोज
1000 मीटर तक पहुँचने में सक्षम, JCD800 सोने, तांबे, लोहे या दुर्लभ पृथ्वी खनिजों की खोज के दौरान कठोर चट्टान संरचनाओं में कोर नमूनाकरण के लिए आदर्श है।
2. भू-तकनीकी और इंजीनियरिंग साइट जांच
डीप फाउंडेशन विश्लेषण, ढलान स्थिरता मूल्यांकन और सुरंग अध्ययन के लिए उपयुक्त, विशेष रूप से जलविद्युत बांधों, सबवे और पुलों जैसी बड़े पैमाने की बुनियादी ढांचा परियोजनाओं के लिए।
3. वैज्ञानिक अनुसंधान और भूवैज्ञानिक मानचित्रण
भूवैज्ञानिक सर्वेक्षण टीमों द्वारा लंबी अंतरालों पर चट्टान परतों, दोष रेखाओं और तलछट इतिहास के विस्तृत विश्लेषण के लिए उपयोग किया जाता है।
4. दूरस्थ और पहाड़ी इलाके ड्रिलिंग
अपनी 3.5 किमी/घंटा यात्रा गति, 40° चढ़ाई क्षमता और मजबूत संरचना के लिए धन्यवाद, JCD800 पठारों, जंगलों और पहाड़ी क्षेत्रों सहित कठोर और असमान इलाकों में विश्वसनीय प्रदर्शन करता है।
5. उच्च-दबाव, उच्च-मात्रा ड्रिलिंग ऑपरेशन
BW-150 मड पंप और 11kW ऑनबोर्ड हाइड्रोलिक जनरेटर के साथ, यह रिग उन कार्यों के लिए तैयार किया गया है जिन्हें अलग-थलग नौकरी साइटों में सहायक उपकरणों के लिए निरंतर परिसंचरण और बिजली आपूर्ति की आवश्यकता होती है।
Q1: JCD800 किस प्रकार की ड्रिलिंग के लिए डिज़ाइन किया गया है?
A1: JCD800 विशेष रूप से HTW, NTW और BTW ड्रिल रॉड के साथ वायरलाइन कोरिंग तकनीकों का उपयोग करके हीरे की कोर ड्रिलिंग के लिए डिज़ाइन किया गया है।
Q2: अधिकतम ड्रिलिंग गहराई क्षमता क्या है?
A2: यह BTW रॉड के साथ 1000 मीटर, NTW के साथ 900 मीटर और HTW के साथ 400 मीटर तक ड्रिल कर सकता है।
Q3: JCD800 को कौन सा इंजन पावर देता है?
A3: यह एक 118 kW YUCHAI टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित है, जो भारी-भरकम ड्रिलिंग स्थितियों में मजबूत टॉर्क और स्थायित्व प्रदान करता है।
Q4: हाइड्रोलिक सिस्टम की क्षमता क्या है?
A4: सिस्टम 28 MPa के रेटेड दबाव पर 280 L/min की प्रवाह दर से संचालित होता है, जो सुसंगत और उच्च-संचालित प्रदर्शन सुनिश्चित करता है।
Q5: क्या रिग झुकी हुई ड्रिलिंग को संभाल सकता है?
A5: हाँ। एक-टुकड़ा ग्राउंड-टचिंग मस्तूल 45° से 90° तक ड्रिलिंग कोणों का समर्थन करता है, जिससे ऊर्ध्वाधर और झुकी हुई ड्रिलिंग दोनों की अनुमति मिलती है।
Q6: फीड स्ट्रोक और पुल-अप क्षमताएं क्या हैं?
A6: JCD800 में 2400 मिमी फीड स्ट्रोक, 24-टन पुल-अप और 12-टन पुश-डाउन क्षमता है, जो उच्च-प्रतिरोध संरचनाओं के लिए उपयुक्त है।
Q7: किस प्रकार का मड पंप शामिल है?
A7: रिग एक BW-150 उच्च-दबाव मड पंप को एकीकृत करता है, जो 150 L/min तक के प्रवाह और 7 MPa दबाव में सक्षम है, जो प्रभावी कटिंग हटाने सुनिश्चित करता है।
Q8: क्या इसमें रस्सी होइस्ट शामिल है?
A8: हाँ। रिग 800 किलो लिफ्टिंग क्षमता के साथ 900-मीटर रस्सी होइस्ट सिस्टम के साथ आता है, जो कुशल रॉड हैंडलिंग और सहायक लिफ्टिंग का समर्थन करता है।
Q9: क्या दूरस्थ बिजली आवश्यकताओं के लिए एक जनरेटर शामिल है?
A9: हाँ। JCD800 में एक 11 kW परिवर्तनीय आवृत्ति ब्रशलेस हाइड्रोलिक जनरेटर है, जो 220V/380V बिजली प्रदान करता है, और रखरखाव-मुक्त है।
Q10: रिग कितना मोबाइल है?
A10: JCD800 की यात्रा गति 3.5 किमी/घंटा है और यह 40° तक की ढलानों पर चढ़ सकता है, जो इसे कठिन और असमान इलाके में परिवहन के लिए उपयुक्त बनाता है।
Q11: परिवहन आयाम और वजन क्या हैं?
A11: परिवहन का आकार 4900 × 2100 × 2360 मिमी है, और कुल वजन लगभग 7 टन है।
