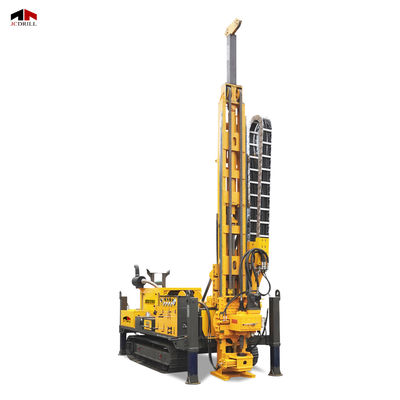

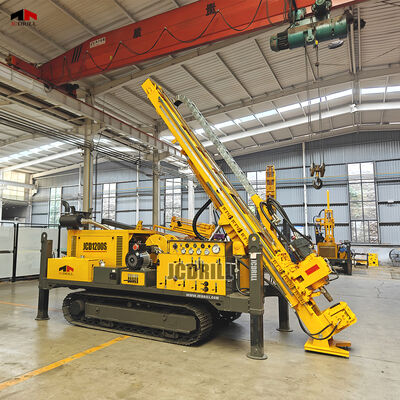

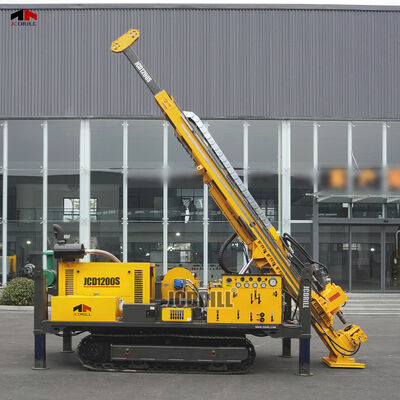

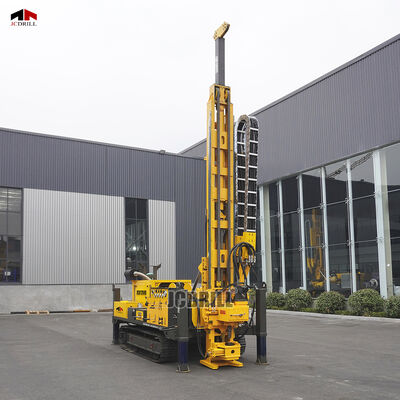

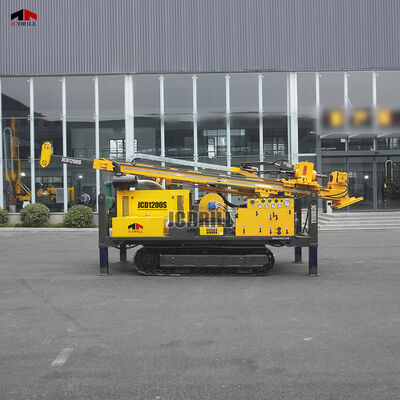

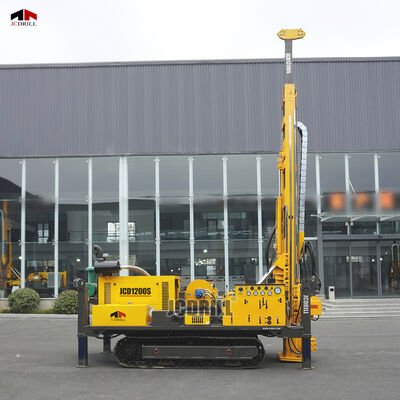

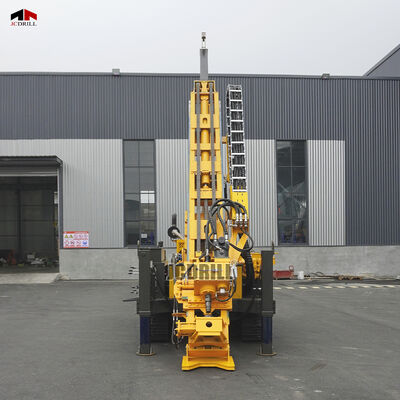

रिमोट कंट्रोल मृदा खनिज जांच उपकरण हाइड्रोलिक डायमंड कोर रोटरी ड्रिलिंग रिग

उत्पाद का वर्णन:

JCD1200 को बड़े पैमाने पर और अल्ट्रा-गहरे कोर ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां शक्ति, सटीकता और स्थायित्व महत्वपूर्ण हैं।या टी.ए.टी. रॉड, यह सबसे अधिक मांग वाले अन्वेषण कार्यों को संभालने के लिए बनाया गया है। एक उच्च प्रदर्शन 140kW YUCHAI टर्बोचार्ज डीजल इंजन और 28MPa पर काम करने वाले 330L / min हाइड्रोलिक प्रणाली द्वारा संचालित,रिग उत्कृष्ट टॉर्क आउटपुट और कुशल सिस्टम नियंत्रण प्रदान करता है, लंबी अवधि के ड्रिलिंग ऑपरेशन के दौरान स्थिरता और दक्षता सुनिश्चित करता है। रिग में 3500 मिमी की फीड स्ट्रोक और 30 टन की खींच क्षमता के साथ एक मजबूत एक-टुकड़ा जमीन को छूने वाला मस्तूल है,इसे उच्च प्रतिरोध संरचनाओं में गहरे छेद कोरिंग के लिए आदर्श बना रहा हैयह 45° से 90° तक बहु-कोण ड्रिलिंग का समर्थन करता है, जिससे विभिन्न भूवैज्ञानिक स्थितियों के लिए बहुमुखी प्रतिभा प्रदान होती है।दोहरी रस्सी लिफ्ट प्रणाली दोनों एक उच्च गति 1000kg सहायक लिंच और एक भारी शुल्क 8000kg लिफ्ट शामिल है, उपकरण, छड़ें और आवरणों के लिए अपनी हैंडलिंग क्षमता का विस्तार करता है।

पैरामीटरः

विशेषताएं:

>> JCD1200 140kW YUCHAI इंजन और 330L/min हाइड्रोलिक सिस्टम द्वारा संचालित है, जो गहरे और गहन ड्रिलिंग कार्यों के लिए बेहतर टॉर्क और निरंतर उच्च-दबाव आउटपुट प्रदान करता है।

>> इसकी 3500 मिमी की फीड स्ट्रोक और 30 टन की उठाने की क्षमता सटीकता और नियंत्रण के साथ गहरे, घने और परिवर्तनीय संरचनाओं के माध्यम से कोरिंग के लिए उत्कृष्ट यांत्रिक लाभ प्रदान करती है।

>> 1000 किलोग्राम की हाई-स्पीड लाइन और 8000 किलोग्राम की भारी ड्यूटी लिंच दोनों की विशेषता वाली डबल-रोप लिफ्ट सिस्टम छड़ों, आवरणों और भारी उपकरणों को कुशलता से संभालने के लिए मजबूत बहुमुखी प्रतिभा सुनिश्चित करता है।>>200L/min BW-200 कीचड़ पंप और 11kW जनरेटर से लैस, रिग विश्वसनीय फ्लशिंग और स्व-संचालित कार्यक्षमता के साथ दूरदराज के वातावरण में निरंतर संचालन का समर्थन करता है।

अनुप्रयोग:

1अति-गहन खनिज अन्वेषण
यह कठिन चट्टान क्षेत्रों में उन्नत खनिज सर्वेक्षण के लिए आदर्श है, जिसमें सोना, तांबा, निकल, दुर्लभ पृथ्वी और अन्य मूल्यवान जमा शामिल हैं।

एचटीडब्ल्यू, एनटीडब्ल्यू, और बीटीडब्ल्यू वायरलाइन कोर ड्रिलिंग को 1500 मीटर तक संभालता है, जिससे यह बड़े अयस्क निकाय मानचित्रण के लिए उपयुक्त हो जाता है।

2जटिल भू-तकनीकी और अवसंरचना परियोजनाएं
गहरी सुरंगों, जलविद्युत बांधों की नींव, भूमिगत मेट्रो प्रणालियों, या पुल के आधार के आकलन में लागू, जहां लंबे ड्रिलिंग अंतराल और घने संरचनाएं आम हैं।

3उच्च भार वाले औद्योगिक कोरिंग ऑपरेशन
30 टन खींचने और 15 टन नीचे धकेलने की क्षमता इसे बड़े आवरण या कोर बैरल के साथ घर्षण, फ्रैक्चर या उच्च संपीड़न क्षेत्रों में प्रवेश करने के लिए उत्कृष्ट बनाती है।

4. दूरस्थ और कठोर वातावरण में तैनाती
ऑनबोर्ड हाइड्रोलिक जनरेटर, उच्च दबाव BW-200 कीचड़ पंप, और दोहरी रस्सी लिफ्ट प्रणाली के साथ, JCD1200 ऑफ-ग्रिड, उच्च ऊंचाई, या पहाड़ी साइटों में आत्मनिर्भर संचालन का समर्थन करता है।

5भारी आवरण और भारी उपकरण हैंडलिंग
दोहरी रस्सी उठाने की प्रणाली (1000 किलोग्राम सहायक + 8000 किलोग्राम भारी-कर्तव्य लिंच) लंबी छड़ी के तारों, भारी आवरण और उपकरणों को संभालने के लिए डिज़ाइन की गई है, जिससे बहुमुखी प्रतिभा और कम डाउनटाइम संभव होता है।

अक्सर पूछे जाने वाले प्रश्न:

Q1: JCD1200 किस ड्रिलिंग विधि के लिए अनुकूलित है?
A1: JCD1200 विशेष रूप से हीरे के तार लाइन कोर ड्रिलिंग के लिए बनाया गया है, HTW, NTW और BTW मानकों के साथ संगत है।

Q2: अधिकतम ड्रिलिंग गहराई क्या है?
उत्तरः रिग बीटीडब्ल्यू के साथ 1500 मीटर, एनटीडब्ल्यू के साथ 1200 मीटर और एचटीडब्ल्यू के साथ 500 मीटर तक कोर ड्रिलिंग का समर्थन करता है।

प्रश्न 3: रिग को किस प्रकार का इंजन संचालित करता है?
A3: एक 140kW YUCHAI टर्बोचार्ज डीजल इंजन 2400 आरपीएम पर चल रहा है, जो JCD1200 को शक्ति देता है, जो क्षेत्र में मजबूत और स्थिर टॉर्क आउटपुट सुनिश्चित करता है।

प्रश्न 4: हाइड्रोलिक प्रणाली कितनी शक्तिशाली है?
A4: हाइड्रोलिक प्रणाली 28 एमपीए के दबाव और 330 एल/मिनट के प्रवाह पर काम करती है, जो मांग वाले ड्रिलिंग संचालन के लिए निरंतर उच्च दबाव नियंत्रण प्रदान करती है।

Q5: फीड स्ट्रोक और उठाने की क्षमता क्या है?
A5: रिग में 3500 मिमी का फ़ीड स्ट्रोक है, जिसमें 30 टन की खींच-अप और 15 टन की धक्का-डाउन क्षमता है। यह गहरे छेद, उच्च प्रतिरोध संरचनाओं के लिए आदर्श है।

प्रश्न 6: कौन सी लिफ्टिंग सिस्टम उपलब्ध हैं?
A6: JCD1200 में एक दोहरी रस्सी उठाने की प्रणाली शामिल हैः

रॉड और औजारों के लिए 1000 किलोग्राम सहायक लिंच

8000 किलोग्राम के भारी भार वाले लिंच

प्रश्न 7: किस प्रकार का मिट्टी पंप शामिल है?
A7: इसमें एक BW-200 उच्च दबाव वाले कीचड़ पंप का उपयोग किया जाता है, जो 200 L/min के प्रवाह और 10 MPa के दबाव के लिए उपयुक्त है, जो गहरे छेद में फ्लशिंग और कटौती को हटाने के लिए उपयुक्त है।

Q8: क्या रिमोट स्थानों के लिए उपयुक्त है?
उत्तरः हां. एकीकृत 11kW हाइड्रोलिक जनरेटर (रखरखाव मुक्त, परिवर्तनीय आवृत्ति) 220V/380V की आपूर्ति करता है, जिससे रिमोट या ऑफ-ग्रिड काम के लिए रिग पूरी तरह से स्वायत्त हो जाता है।

Q9: JCD1200 कितना मोबाइल है?
A9: इसके आकार के बावजूद यह 3.5 किमी/घंटे की गति से चलता है और 40° तक की ढलानों पर चढ़ता है, जिससे ऊबड़-खाबड़, असमान या पहाड़ी इलाकों में आवागमन को समर्थन मिलता है।

प्रश्न 10: परिवहन के आयाम और वजन क्या हैं?
A10: परिवहन का आकार 6000 × 2100 × 2400 मिमी है, और रिग का वजन लगभग 9.5 टन है।
