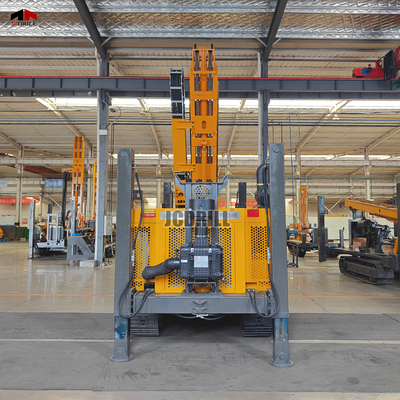

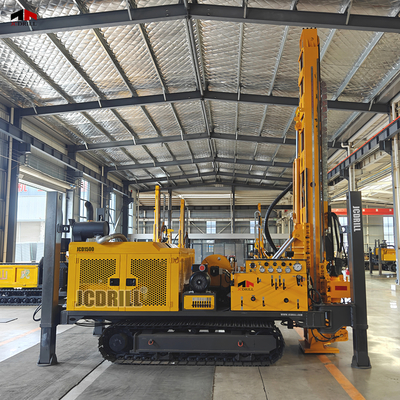

भू-तकनीकी मृदा परीक्षण हीरा कोर ड्रिलिंग रिग क्रॉलर प्रकार

उत्पाद विवरण:

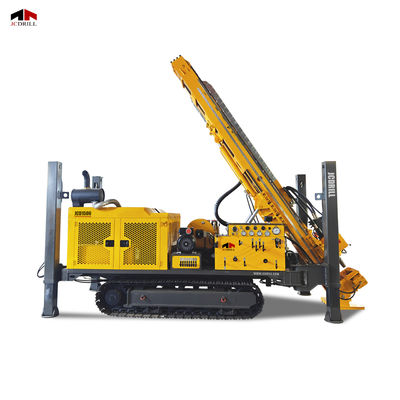

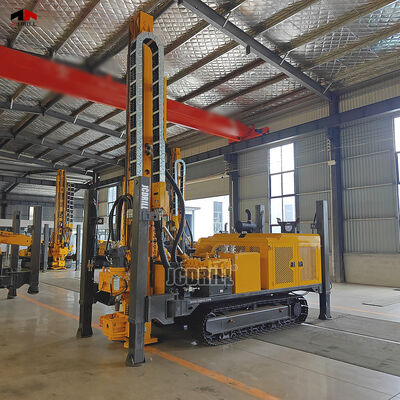

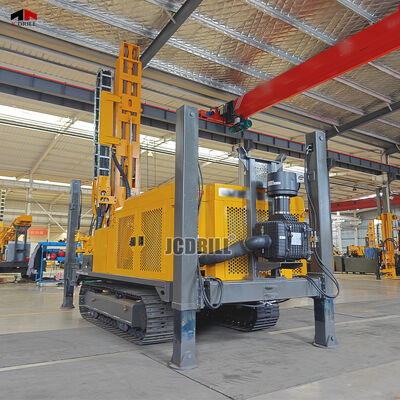

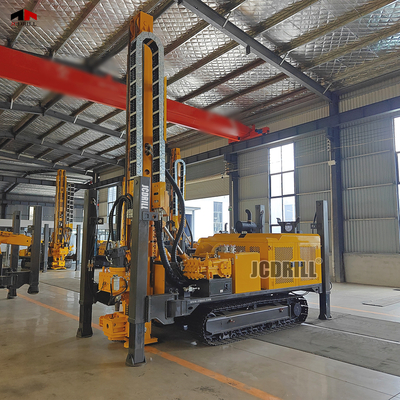

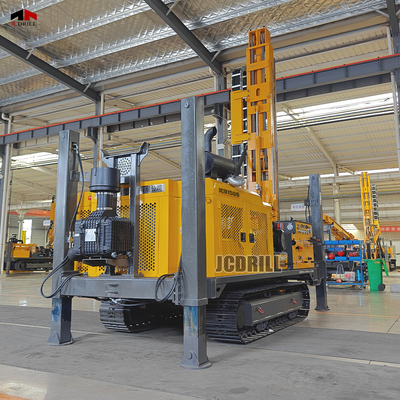

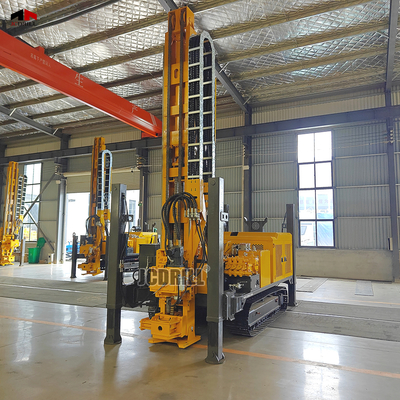

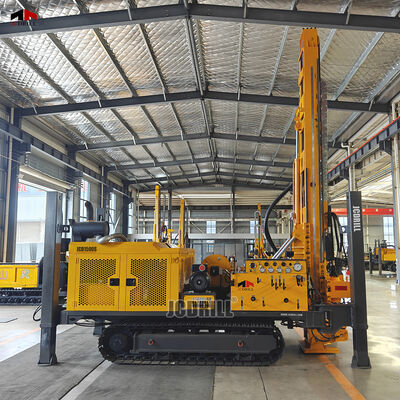

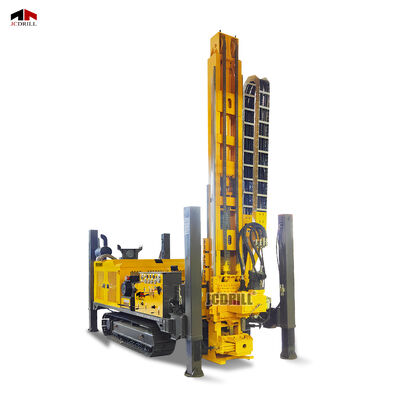

JCD1500 को अल्ट्रा-डीप कोर ड्रिलिंग ऑपरेशंस के लिए डिज़ाइन किया गया है जिसके लिए अधिकतम टॉर्क, बढ़ी हुई संरचनात्मक शक्ति और भारी भार के तहत निरंतर स्थिरता की आवश्यकता होती है। यह HTW, NTW और BTW ड्रिलिंग को 1800 मीटर तक की गहराई तक सपोर्ट करता है, जो इसे मांग वाले खनिज अन्वेषण और भू-तकनीकी परियोजनाओं के लिए उपयुक्त बनाता है। एक शक्तिशाली 150kW WEICHAI टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित और एक उच्च-क्षमता वाले 330L/min हाइड्रोलिक सिस्टम द्वारा समर्थित, यह रिग 4000Nm तक का रोटरी टॉर्क और उच्च-प्रतिरोध संरचनाओं के लिए एक मजबूत हाइड्रोलिक प्रतिक्रिया प्रदान करता है। एकीकृत ग्राउंड-टचिंग मस्तूल 45° से 90° तक के कोण समायोजन का समर्थन करता है, जबकि 3500mm फीड स्ट्रोक और 36-टन पुल-अप क्षमता गहरी और जटिल ड्रिलिंग स्थितियों में सुचारू संचालन सुनिश्चित करती है।

पैरामीटर:

विशेषताएँ:

एक BW-250 मड पंप और एक 11kW वेरिएबल-फ्रीक्वेंसी जनरेटर से लैस, रिग विश्वसनीय फ्लशिंग  और ऑनसाइट पावर प्रदान करता है। मैनुअल और रिमोट कंट्रोल, 3.5 किमी/घंटा वॉकिंग स्पीड और 40° क्लाइम्बिंग क्षमता चुनौतीपूर्ण इलाकों में मजबूत अनुकूलन क्षमता सुनिश्चित करती है। JCD1500 एक 150kW WEICHAI टर्बोचार्ज्ड इंजन और एक 330L/min हाइड्रोलिक सिस्टम द्वारा संचालित है, जो अल्ट्रा-डीप कोर ड्रिलिंग के लिए मजबूत, निरंतर शक्ति प्रदान करता है। सिस्टम स्थिर  प्रेशर और प्रतिक्रियाशील नियंत्रण प्रदान करता है, जो उच्च-प्रतिरोध संरचनाओं में कुशल ड्रिलिंग सुनिश्चित करता है।
>>

एक BW-250 मड पंप और एक 11kW वेरिएबल-फ्रीक्वेंसी जनरेटर से लैस, रिग विश्वसनीय फ्लशिंग  और ऑनसाइट पावर प्रदान करता है। मैनुअल और रिमोट कंट्रोल, 3.5 किमी/घंटा वॉकिंग स्पीड और 40° क्लाइम्बिंग क्षमता चुनौतीपूर्ण इलाकों में मजबूत अनुकूलन क्षमता सुनिश्चित करती है। >>

एक BW-250 मड पंप और एक 11kW वेरिएबल-फ्रीक्वेंसी जनरेटर से लैस, रिग विश्वसनीय फ्लशिंग  और ऑनसाइट पावर प्रदान करता है। मैनुअल और रिमोट कंट्रोल, 3.5 किमी/घंटा वॉकिंग स्पीड और 40° क्लाइम्बिंग क्षमता चुनौतीपूर्ण इलाकों में मजबूत अनुकूलन क्षमता सुनिश्चित करती है। >>

एक BW-250 मड पंप और एक 11kW वेरिएबल-फ्रीक्वेंसी जनरेटर से लैस, रिग विश्वसनीय फ्लशिंग  और ऑनसाइट पावर प्रदान करता है। मैनुअल और रिमोट कंट्रोल, 3.5 किमी/घंटा वॉकिंग स्पीड और 40° क्लाइम्बिंग क्षमता चुनौतीपूर्ण इलाकों में मजबूत अनुकूलन क्षमता सुनिश्चित करती है। अनुप्रयोग:

1. अल्ट्रा-डीप मिनरल एक्सप्लोरेशन प्रोजेक्ट्स

1800 मीटर की अधिकतम ड्रिलिंग गहराई के साथ, यह रिग कठोर चट्टान की स्थितियों में सोने, तांबे, लिथियम और दुर्लभ पृथ्वी तत्वों जैसे गहरे अयस्क निकायों की खोज के लिए एकदम सही है।
2. बड़े बुनियादी ढांचे के लिए भू-तकनीकी ड्रिलिंग

बांध नींव, पुलों, सुरंगों और अन्य मेगा बुनियादी ढांचे में गहरी-साइट जांच के लिए उपयुक्त है जहां उच्च प्रतिरोध और गहरी पैठ की आवश्यकता होती है।
3. हाई-टॉर्क केसिंग और ओवरसाइज़ कोर रन

4000Nm रोटरी टॉर्क और 36-टन पुल-अप बल बड़े-व्यास केसिंग का उपयोग करके घने, फ्रैक्चर्ड या मल्टी-लेयर्ड संरचनाओं में सुचारू प्रवेश की अनुमति देता है।
4. रिमोट और कठोर इलाके के ऑपरेशन

3.5 किमी/घंटा वॉकिंग स्पीड, 40° क्लाइम्बिंग क्षमता, ऑनबोर्ड पावर जनरेशन और एक डुअल रोप होइस्ट सिस्टम के साथ, JCD1500 बीहड़, पहाड़ी या उच्च ऊंचाई वाले क्षेत्रों में स्वायत्त संचालन का समर्थन करता है।
5. भारी लिफ्टिंग और जटिल टूल हैंडलिंग

10-टन हेवी-ड्यूटी विंच के साथ डुअल-रोप होइस्ट सिस्टम लंबी रॉड, भारी केसिंग, डाउनहोल टूल और डीप-होल एक्सेसरीज़ के सुरक्षित और कुशल हैंडलिंग को सक्षम बनाता है।
अक्सर पूछे जाने वाले प्रश्न:

Q1: JCD1500 को किस लिए डिज़ाइन किया गया है?

A1: JCD1500 को HTW, NTW और BTW रॉड के साथ वायरलाइन कोरिंग का उपयोग करके अल्ट्रा-डीप कोर ड्रिलिंग के लिए इंजीनियर किया गया है। यह 1800 मीटर तक की गहराई को संभालता है।
Q2: JCD1500 रिग को कौन शक्ति देता है?

A2: यह एक 150kW WEICHAI टर्बोचार्ज्ड डीजल इंजन द्वारा संचालित है, जो भारी भार के तहत निरंतर संचालन के लिए उच्च और स्थिर बिजली उत्पादन प्रदान करता है।
Q3: हाइड्रोलिक सिस्टम कितना शक्तिशाली है?

A3: हाइड्रोलिक सिस्टम 28 एमपीए प्रेशर पर 350 L/min की फ्लो रेट के साथ काम करता है, जो सभी ऑपरेशंस के लिए तेज़, मजबूत और लगातार हाइड्रोलिक प्रतिक्रिया सुनिश्चित करता है।
Q4: अधिकतम टॉर्क और फीड स्ट्रोक क्या है?

A4: रिग 4000 Nm तक का रोटरी टॉर्क प्रदान करता है और इसमें 3500 mm का फीड स्ट्रोक है, जो गहरी और प्रतिरोधी जमीन में लंबे, निर्बाध कोरिंग के लिए उपयुक्त है।
Q5: क्या JCD1500 कोण वाले ड्रिलिंग को संभाल सकता है?

A5: हाँ। वन-पीस ग्राउंड-टचिंग मस्तूल 45° से 90° तक ड्रिलिंग कोणों का समर्थन करता है, जिससे ऊर्ध्वाधर और झुके हुए ड्रिलिंग ऑपरेशन दोनों की अनुमति मिलती है।
Q6: रोप होइस्ट सिस्टम की विशेषताएं क्या हैं?

A6: इसमें शामिल हैं:
1000 kg हाई-स्पीड सहायक विंच

10,000 kg हेवी-ड्यूटी विंच

ये केसिंग, रॉड और भारी टूल हैंडलिंग के लिए विस्तारित लिफ्टिंग रेंज (1500m/50m रोप कैपेसिटी) के साथ डिज़ाइन किए गए हैं।
Q7: कौन सा मड पंप शामिल है?

A7: रिग में एक BW-250 हाई-प्रेशर मड पंप है, जो 250 L/min तक का फ्लो और 10 MPa प्रेशर प्रदान करता है, जो गहरी संरचनाओं में प्रभावी फ्लशिंग के लिए उपयुक्त है।
Q8: क्या यह रिमोट और ऑफ-ग्रिड ऑपरेशंस के लिए उपयुक्त है?

A8: हाँ। 11 kW ऑनबोर्ड वेरिएबल-फ्रीक्वेंसी हाइड्रोलिक जनरेटर (220V/380V) अलग-थलग स्थानों में भी सेल्फ-पावर्ड ऑपरेशन सुनिश्चित करता है।
Q9: JCD1500 कितना मोबाइल है?

A9: यह 3.5 किमी/घंटा की वॉकिंग स्पीड प्रदान करता है और 40° तक चढ़ सकता है, जिससे यह बीहड़ और असमान इलाकों में अत्यधिक मोबाइल हो जाता है।
Q10: परिवहन आयाम और वजन क्या हैं?

A10: रिग का परिवहन आकार 6000 × 2100 × 2400 मिमी है, और इसका वजन लगभग 10.5 टन है।
