| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JCD2000 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |

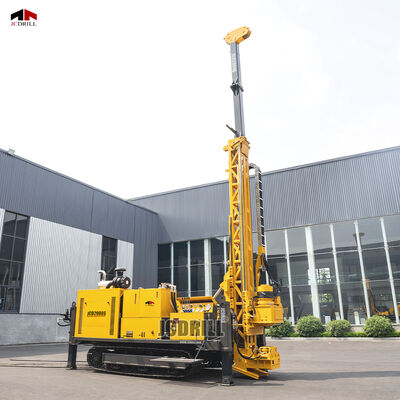

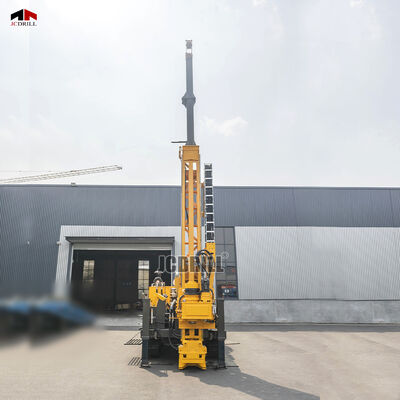

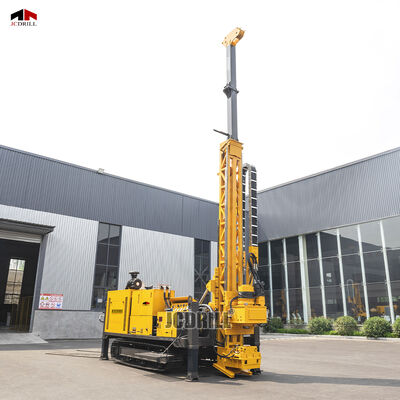

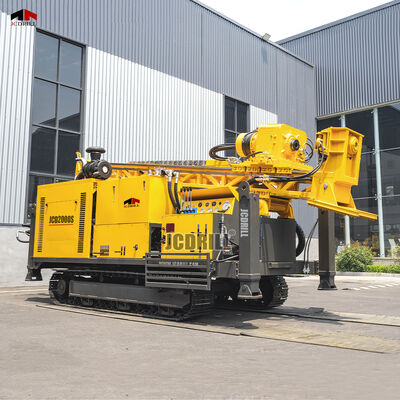

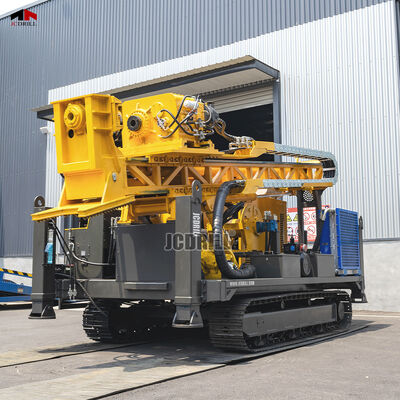

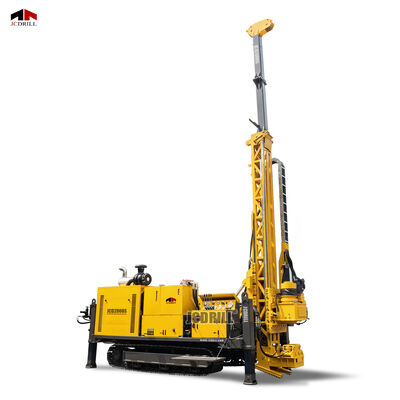

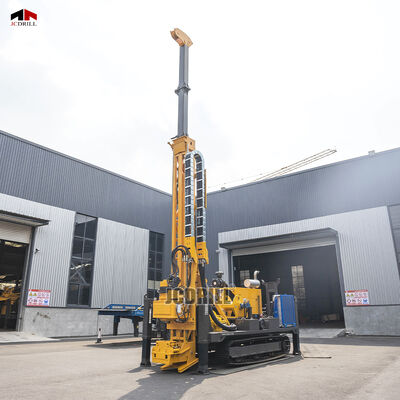

JCD2000 को गहरे और उच्च टोक़ वाले कोर ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो उन्नत अन्वेषण परियोजनाओं के लिए बेजोड़ शक्ति और क्षमता प्रदान करता है।और 2500 मीटर तक की बीटीडब्ल्यू ड्रिलिंग, यह चरम भूवैज्ञानिक परिस्थितियों और उच्च प्रदर्शन के साथ लंबी अवधि के ड्रिलिंग को संभालने के लिए बनाया गया है। 162kW YUCHAI टर्बोचार्ज इंजन और 28MPa पर 460L/min हाइड्रोलिक सिस्टम द्वारा संचालित,रिग 6400Nm तक का टॉर्क प्रदान करता है, उच्च प्रतिरोध संरचनाओं में स्थिर और कुशल ड्रिलिंग सुनिश्चित करता है। एक टुकड़ा जमीन को छूने वाले मस्तूल में 3800 मिमी का फीड स्ट्रोक और 40 टन की खींच क्षमता है,45° से 90° तक के विभिन्न झुकावों पर चिकनी और विश्वसनीय कोरिंग की अनुमति देता है.
| विनिर्देश | इकाई | JCD2000 |
| ड्रिलिंग क्षमता | ||
| ड्रिलिंग क्षमता | एचटीडब्ल्यू-एनटीडब्ल्यू-बीटीडब्ल्यू | |
| ड्रिल गहराई | m | 1000-2000-2500 |
| हाइड्रोलिक प्रणाली | ||
| नामित दबाव | एमपीए | 28 |
| नामित प्रवाह | एल/मिनट | 460 |
| ताप विसर्जन | वायु शीतलन | |
| इंजन | ||
| ब्रांड | युचाई | |
| प्रकार | टर्बोचार्जर | |
| नामित गति | आरपीएम | 2400 |
| नामित शक्ति | किलोवाट | 162 |
| ड्रिलिंग सिस्टम | ||
| मोर्टार | एन.एम. | 1000-6400 |
| गति | आरपीएम | 1100 |
| टावर प्रकार | एक टुकड़ा जमीन को छूने वाला | |
| खाना पकाने का स्ट्रोक | मिमी | 3800 |
| ड्रिलिंग कोण | ° | 45-90 |
| अधिकतम. खींचने की क्षमता | टन | 40 |
| अधिकतम. नीचे धक्का क्षमता | टन | 20 |
| रस्सी उठानेवाला | ||
| उठाने की क्षमता | किलो | 1000/ 15000 |
| गति | आरपीएम | 100-400/ 0-50 |
| तार रस्सी का व्यास | मिमी | 6/ 24 |
| रस्सी क्षमता | m | 2000/ 45 |
| चलने की प्रणाली | ||
| ऑपरेशन का प्रकार | मैनुअल और रिमोट कंट्रोल | |
| चलने की गति | किमी/घंटा | 3.5 |
| चढ़ाई कोण | ° | 40 |
| मिट्टी पंप | ||
| मॉडल | BW-320 | |
| प्रवाह | L/MIN | 0-320 |
| दबाव | एमपीए | 0-10 |
| हाइड्रोलिक जनरेटर | ||
| प्रकार | परिवर्तनीय आवृत्ति ब्रशलेस, रखरखाव मुक्त | |
| शक्ति | किलोवाट | 11 |
| वोल्टेज | वी | 220/ 380 |
| वजन और आयाम | ||
| परिवहन का आकार | मिमी | 6293* 2210* 2762 |
| वजन | टन | 12.7 |
>> जेसीडी2000 में 162 किलोवाट का युचाई इंजन और 460 लीटर/मिनट की उच्च प्रवाह वाली हाइड्रोलिक प्रणाली है, जो गहरे और भारी शुल्क वाले ड्रिलिंग ऑपरेशन के लिए 6400 एनएम तक का उच्च टोक़ प्रदान करती है।
>> इसकी 3800 मिमी की फीड स्ट्रोक और 40 टन की खींचने की शक्ति घने संरचनाओं में अल्ट्रा-गहरे कोरिंग के लिए आवश्यक संरचनात्मक शक्ति और नियंत्रण प्रदान करती है, जिसमें 45 डिग्री से 90 डिग्री तक समायोज्य ड्रिलिंग कोण होते हैं।
>> एक दोहरी रस्सी लिफ्ट प्रणाली ₹1000 किलोग्राम तेजी से रॉड हैंडलिंग और ₹15,000 किलोग्राम भारी उठाने के लिए ₹ लंबे ड्रिलिंग चक्रों के दौरान परिचालन दक्षता और सुरक्षा में वृद्धि करती है।
>> रिग में एक BW-320 मिट्टी पंप और 11kW का रखरखाव मुक्त जनरेटर है, जो दूरदराज के वातावरण में निरंतर फ्लशिंग और विश्वसनीय शक्ति प्रदान करता है।उत्कृष्ट इलाके अनुकूलन और गतिशीलता बनाए रखते हुए.
1अति-गहन खनिज अन्वेषण
बीटीडब्ल्यू छड़ों का उपयोग करके 2500 मीटर की अधिकतम ड्रिलिंग गहराई के साथ, जेसीडी2000 सोने, तांबे, लिथियम और दुर्लभ पृथ्वी तत्वों जैसी धातुओं की गहरी अयस्क निकासी के लिए आदर्श है।
2राष्ट्रीय स्तर के बुनियादी ढांचे के लिए भूवैज्ञानिक सर्वेक्षण
सुरंगों, जलविद्युत बांधों, मेट्रो लाइनों या खदानों में अति-गहन भू-तकनीकी जांच के लिए एकदम सही जहां चट्टान की परतें गहरी, घनी और अत्यधिक परिवर्तनशील होती हैं।
3जटिल संरचनाओं में उच्च टोक़ ड्रिलिंग
6400 एनएम तक का टॉर्क प्रदान करता है, जिससे फ्रैक्चर्ड, हार्ड या मिश्रित संरचनाओं में प्रभावी ड्रिलिंग संभव होती है जहां पारंपरिक रिग संघर्ष करते हैं।
4दूरदराज के इलाकों में लंबे समय तक ड्रिलिंग
11 किलोवाट के हाइड्रोलिक जनरेटर, बीडब्ल्यू-320 कीचड़ पंप और 15 टन के भारी शुल्क वाले लिफ्ट के साथ एकीकृत, रिग पहाड़ी, वन और अविकसित क्षेत्रों में आत्मनिर्भर संचालन का समर्थन करता है।
5भारी आवरण और उपकरण उठाने के कार्य
दोहरी रस्सी उठाने की प्रणाली (1000 किलोग्राम तेज लिंच + 15,000 किलोग्राम भारी लिंच) लंबी छड़ें, आवरण और भारी डाउनहोल टूल्स को कुशलतापूर्वक उठाने को सुनिश्चित करती है,इसे बहु-चरण ड्रिलिंग या केस-होल ड्रिलिंग के लिए उपयुक्त बनाना.
Q1: JCD2000 किस ड्रिलिंग विधि का समर्थन करता है?
A1: JCD2000 2500 मीटर की अधिकतम गहराई के साथ HTW, NTW और BTW छड़ों का उपयोग करके हीरे के तार लाइन कोर ड्रिलिंग का समर्थन करता है।
प्रश्न 2: इस रिग में किस प्रकार के इंजन का प्रयोग किया जाता है?
उत्तर 2: इसमें 162 किलोवाट का यूपीएचएआई टर्बोचार्ज्ड डीजल इंजन है, जिसे निरंतर भार के तहत उच्च टोक़ और विश्वसनीय प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
प्रश्न 3: हाइड्रोलिक प्रणाली कितनी शक्तिशाली है?
A3: हाइड्रोलिक प्रणाली 28 एमपीए के दबाव पर 460 एल/मिनट के प्रवाह दर के साथ काम करती है, जो गहरे या कठोर संरचनाओं में भी स्थिर शक्ति और सटीक नियंत्रण प्रदान करती है।
Q4: JCD2000 का अधिकतम टोक़ और फ़ीड स्ट्रोक क्या है?
A4: यह 6400 Nm तक का टॉर्क प्रदान करता है और इसमें 3800 मिमी का फीड स्ट्रोक है, जो अल्ट्रा-डीप ड्रिलिंग में मजबूत पैठ और लंबे कोर रन सुनिश्चित करता है।
प्रश्न 5: इसमें किस प्रकार की उठाने की प्रणाली है?
A5: इसमें दो-रोड लिफ्ट सिस्टम है:
1000 किलोग्राम की छड़ी से निपटने के लिए हाई स्पीड विंच
15,000 किलोग्राम बड़े आवरण और औजारों के लिए भारी-उपयोगी लिंच
क्रमशः 2000 मीटर और 45 मीटर की उठाने की रस्सी क्षमता के साथ।
प्रश्न 6: किस प्रकार का मिट्टी पंप शामिल है?
A6: रिग में एक BW-320 उच्च दबाव वाला कीचड़ पंप है, जो 320 L/min के प्रवाह और 10 MPa तक के दबाव की क्षमता रखता है, जिससे बड़ी गहराई पर प्रभावी रूप से फ्लशिंग संभव हो जाती है।
Q7: क्या JCD2000 दूरस्थ या ऑफ-ग्रिड स्थानों के लिए उपयुक्त है?
उत्तरः हाँ. इसमें एक रखरखाव मुक्त 11kW वैरिएबल-फ्रिक्वेन्सी हाइड्रोलिक जनरेटर शामिल है जो फील्ड टूल्स और सहायक प्रणालियों के लिए 220V/380V बिजली प्रदान करता है।
प्रश्न 8: क्या यह ऊबड़-खाबड़ इलाके में काम कर सकता है?
उत्तर: बिल्कुल। इस रिंग की गति 3.5 किमी/घंटा है और चढ़ाई का कोण 40 डिग्री है, जिससे यह असमान, खड़ी या पहाड़ी इलाकों के लिए उपयुक्त है।
Q9: इसके परिवहन आयाम और वजन क्या हैं?
A9: JCD2000 ′ के परिवहन आयाम 6293 × 2210 × 2762 मिमी हैं, और इसका कुल वजन लगभग 12.7 टन है।
