| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JC617 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |
>> उत्पादों का वर्णन

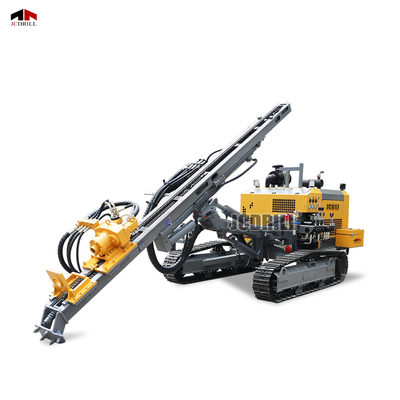

कठिन चट्टान संरचनाओं और उच्च दक्षता के लिए बनाया गयाJC617 चुनौतीपूर्ण परिस्थितियों में असाधारण ड्रिलिंग प्रदर्शन प्रदान करने के लिए उन्नत हाइड्रोलिक नियंत्रण के साथ मजबूत संरचनात्मक डिजाइन को जोड़ती हैइसकी क्षमता के साथ चट्टान कठोरता के स्तर को संभाल करने के लिए F = 20 और ड्रिल व्यास φ90 से 100 मिमी तक, JC617 विशेष रूप से उपयुक्त है सतह खनन, खदान संचालन,और बुनियादी ढांचे की नींव का कामरिग एक प्रबलित खिला और रोटेशन प्रणाली को अपनाता है जो शक्तिशाली प्रवेश क्षमता सुनिश्चित करता है। यह 2400N · m का अधिकतम घूर्णन टोक़ प्रदान करता है और गहरे,सटीक ड्रिलिंगड्रिल स्ट्रिंग में φ64mm × 3000mm रॉड हैं, जो कि टुकड़े-टुकड़े या घर्षण संरचनाओं में ताकत और अनुकूलन क्षमता दोनों के लिए अनुकूलित हैं।JC617 एक कुशल हाइड्रोलिक प्रणाली जो खिला नियंत्रित के साथ सुसज्जित है, एक केंद्रीकृत इंटरफ़ेस के माध्यम से उठाने, रोटेशन और पोजिशनिंग कार्य, चिकनी संचालन और कम मैनुअल प्रयास की अनुमति देता है।एकीकृत डिजाइन लंबे ड्रिलिंग चक्रों में ऊर्जा दक्षता में सुधार करते हुए परिचालन सुरक्षा को बढ़ाता हैभारी शुल्क वाले चेसिस और स्थिर ट्राम संरचना जटिल इलाके में विश्वसनीय गतिशीलता बनाए रखने के लिए रिग की अनुमति देती है। धूल का दमन, सील विद्युत घटक,और एक उपयोगकर्ता केंद्रित रखरखाव लेआउट डाउनटाइम को कम करता है और कठोर बाहरी वातावरण में मशीन की स्थायित्व को बढ़ाता हैचाहे खनिज अन्वेषण या उत्पादन ड्रिलिंग में उपयोग किया जाए, जेसी617 कम परिचालन लागत और लंबे सेवा जीवन के साथ लगातार परिणाम प्रदान करता है।
>> पैरामीटर
| विनिर्देश | इकाई | JC617 |
| ड्रिलिंग विनिर्देश | ||
| छेद की गहराई | m | 30 |
| ड्रिलिंग व्यास | मिमी | φ90 ¥100 |
| ड्रिलिंग रॉड | φ64 mm × 3000 mm | |
| डीटीएच हथौड़ा आकार | इंच | 3/4" |
| रोटेशन | ||
| अधिकतम घुमावदार टोक़ | N·m | 2400 |
| घूर्णन गति | आरपीएम | 0 ¢ 150 |
| उठाने की शक्ति | kN | 25 |
| फ़ीड सिस्टम | ||
| फ़ीड विधि | तेल सिलेंडर | |
| फ़ीड स्ट्रोक | मिमी | 3340 |
| फ़ीड विस्तार | मिमी | 900 |
| भोजन शक्ति | kN | 15 |
| इंजन | ||
| इंजन का ब्रांड | युचाई | |
| इंजन मॉडल | YCD4T22T-105A | |
| नामित अश्वशक्ति | किलोवाट | 78 |
| वायु कंप्रेसर | ||
| कार्य दबाव | एमपीए | 0.8 ¢1.6 |
| हवा की खपत | m3/मिनट | ९१५ |
| वजन और आयाम | ||
| वजन | किलो | 4106 |
| परिवहन आयाम (एल × डब्ल्यू × एच) | मिमी | 5500 × 2050 × 2200 |
| सामान्य विनिर्देश | ||
| ट्राम की गति | किमी/घंटा | ०२ |
| चढ़ाई क्षमता | ° | 25 |
| ग्राउंड क्लीयरेंस | मिमी | 450 |
| ईंधन टैंक क्षमता | L | 70 |
| लिंच | वैकल्पिक | |
>> विशेषताएं
ऑपरेटिंग सिस्टमः पीछे के हिस्से में मानवकृत एकीकृत नियंत्रण मंच सरल और सहज संचालन सुनिश्चित करता है, जिससे ड्रिलर को यांत्रिक और वायवीय दोनों प्रणालियों का आसानी से प्रबंधन करने की अनुमति मिलती है।
पावर एंड एयर सिस्टम: 78 किलोवाट के युचाई डीजल इंजन से संचालित, मध्यम चट्टान की स्थिति में कुशल डीटीएच प्रदर्शन के लिए 9-15 एम 3 / मिनट की वायु खपत और 0.8- 1.6 एमपीए के कार्य दबाव के साथ मेल खाता है।
>> हाइड्रोलिक और रोटेशन सिस्टमः दोहरी मोटर रोटेशन सिस्टम 2400 N·m तक टॉर्क और 0-150rpm की गति प्रदान करता है,जटिल भूगर्भीय संरचनाओं में ड्रिलिंग दक्षता बढ़ाने और अनुकूलन क्षमता सुनिश्चित करना.
>> फीड सिस्टमः 3340 मिमी स्ट्रोक और 15 केएन थ्रश के साथ तेल सिलेंडर फीड तंत्र चिकनी और स्थिर ड्रिलिंग सुनिश्चित करता है।25 kN उठाने बल विश्वसनीय छड़ी हैंडलिंग और गहरी छेद ड्रिलिंग क्षमता प्रदान करता है.
>> यात्रा प्रणालीः 2 किमी/घंटे की अधिकतम गति और 25° चढ़ाई क्षमता के साथ मजबूत क्रॉलर ड्राइव, चढ़ाई के दौरान एक वायु कंप्रेसर खींचने में सक्षम। 450 मिमी ग्राउंड क्लीयरेंस सभी इलाके की गति का समर्थन करता है।
>> आवेदन
सतह खनन संचालन
JC617 सतह खदान ड्रिलिंग में परिशुद्धता और ताकत के लिए डिज़ाइन किया गया है। 2400 N · m के नामित टोक़ के साथ और 30 मीटर की गहराई तक ड्रिल करने की क्षमता के साथ,यह कठिन चट्टान संरचनाओं (F=20 तक) को आसानी से संभालता है.
खदान ड्रिलिंग और पत्थर निकासी
ग्रेनाइट और बेसाल्ट खदानों के लिए एकदम सही, JC617 घर्षण और टूट पत्थर की स्थिति में लगातार प्रदर्शन प्रदान करता है, φ64 मिमी ड्रिल रॉड और 3"/4" हथौड़ा संगतता द्वारा समर्थित है।
मध्यम पैमाने पर अन्वेषण परियोजनाएं
ऊर्जा कुशल युचाई इंजन और दोहरी मोटर रोटेशन प्रणाली जेसी617 को खनिज खोज और मध्यम गहराई के कोर ड्रिलिंग के लिए उपयुक्त बनाती है जहां शक्ति और युक्तिशीलता समान रूप से महत्वपूर्ण हैं।
>> FAQ
Q1: JC617 का सबसे अच्छा उपयोग किसके लिए किया जाता है?
A1: JC617 सतह खनन, खदान ड्रिलिंग, और बुनियादी ढांचा नींव परियोजनाओं के लिए आदर्श है जिन्हें मध्यम से कठोर चट्टान की स्थिति में सटीकता और शक्ति की आवश्यकता होती है।
Q2: JC617 किस ड्रिलिंग गहराई और छेद व्यास का समर्थन करता है?
A2: यह 3 या 4 इंच के डीटीएच हथौड़ों का उपयोग करके, φ90~100 मिमी की छेद व्यास सीमा के साथ 30 मीटर की गहराई तक ड्रिल कर सकता है।
Q3: JC617 को किस प्रकार का इंजन संचालित करता है?
A3: यह एक 78 kW Yuchai डीजल इंजन (मॉडल YCD4T22T-105A) द्वारा संचालित है, जो विश्वसनीय उत्पादन और कम ईंधन की खपत प्रदान करता है।
Q4: क्या JC617 कठिन इलाके को संभाल सकता है?
A4: हां. 2 किमी/घंटा तक की ट्रॅमिंग स्पीड, 450 मिमी ग्राउंड क्लीयरेंस और 25 डिग्री चढ़ाई क्षमता के साथ, यह असमान और ढलान वाली परिस्थितियों में अत्यधिक सक्षम है।
Q5: इस रिग के लिए हवा की आवश्यकता क्या है?
A5: JC617 9.15 m3/min की हवा की आपूर्ति के साथ 0.81.6 MPa के काम के दबाव पर कुशलता से काम करता है, जो अधिकांश मध्यम-कठोर चट्टान अनुप्रयोगों के लिए उपयुक्त है।
Q6: रोटेशन और फीड सिस्टम को क्या खास बनाता है?
A6: रिग में दोहरी मोटर घूर्णन प्रणाली है जो 2400 N·m तक का टोक़ और 150 rpm की गति प्रदान करती है। इसका तेल सिलेंडर फ़ीड तंत्र एक चिकनी 3340 मिमी स्ट्रोक और 15 kN थ्रस्ट प्रदान करता है।
प्रश्न 7: क्या इसका संचालन और रखरखाव करना आसान है?
उत्तर: हां, पीछे का कंट्रोल पैनल उपयोगकर्ता के अनुकूल है और केंद्रीय हाइड्रोलिक सिस्टम मैन्युअल प्रयास को कम करता है।कठोर वातावरण में रखरखाव की आवश्यकताओं को भी कम करता है.
Q8: क्या यह स्वचालित रॉड हैंडलिंग का समर्थन करता है?
A8: जबकि JC617 में अपने फ़ीड और लिफ्टिंग सिस्टम (25 kN लिफ्टिंग फोर्स) के माध्यम से रॉड हैंडलिंग क्षमता शामिल है, पूर्ण स्वचालित रॉड हैंडलिंग डिफ़ॉल्ट रूप से एकीकृत नहीं है।अपग्रेड के लिए वैकल्पिक लिंच सिस्टम उपलब्ध हैं.
