| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JCPT20 |
| एमओक्यू: | 1 सेट |
| कीमत: | $32,647 |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |

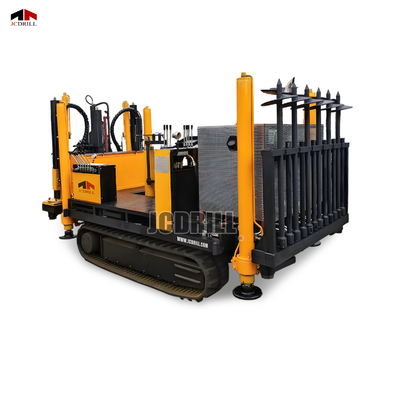

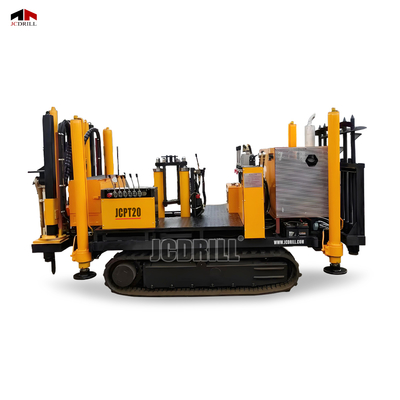

JCPT-20 ट्रैक किया गया CPT वाहन एक उच्च-सटीक, मोबाइल इन-सीटू मिट्टी परीक्षण प्रणाली है जिसे फील्ड भू-तकनीकी
जांच के लिए डिज़ाइन किया गया है। 16-बिट उच्च-प्रदर्शन माइक्रोकंट्रोलर और 7-इंच TFT डिस्प्ले से लैस, यह शंकु प्रवेश (CPT), छिद्र दबाव, तरंग वेग और वेन कतरनी सेंसर सहित कई जांचों का समर्थन करता है। सिस्टम मिट्टी के मापदंडों जैसे शंकु प्रतिरोध, आस्तीन घर्षण और छिद्र दबाव को न्यूनतम त्रुटि के साथ सटीक रूप से मापता है, जबकि 10 सेमी अंतराल पर गहराई प्रोफाइल रिकॉर्ड करता है। इसका मजबूत ट्रैक किया गया प्लेटफ़ॉर्म किसी न किसी इलाके पर स्थिर संचालन सुनिश्चित करता है, जिससे दूरस्थ या चुनौतीपूर्ण वातावरण में परीक्षण की अनुमति मिलती है। कम बिजली की खपत, लंबी बैटरी लाइफ और सैकड़ों बोरहोल के लिए बड़े आंतरिक भंडारण के साथ, JCPT-20 भू-तकनीकी इंजीनियरिंग, निर्माण स्थल मूल्यांकन और नींव डिजाइन के लिए विश्वसनीय, बहुमुखी और कुशल समाधान प्रदान करता है।
| विशिष्टता | इकाई | JCPT-20 |
| अधिकतम एंकरिंग टॉर्क | N·M | 2800 |
| इंजन पावर | kW | 22-48 |
| एंकरिंग विधि | रोटरी शॉर्ट बीम | |
| स्थैतिक प्रवेश बल | kN | 200 |
| लंबा पैर यात्रा | मिमी | 1400 |
| छोटा पैर यात्रा | मिमी | 450 |
| यात्रा गति | किमी/घंटा | कम 2.5 किमी/घंटा उच्च 4.2 किमी/घंटा |
| जांच रॉड विशिष्टता | Φ36, Φ40, Φ42 मोटी दीवार वाली निर्बाध स्टील ट्यूब, 1 मीटर/रॉड | |
| ट्रैक सामग्री | रबर ट्रैक | |
| एंकरिंग तंत्र प्रकार | दोहरी-एक्शन एंकरिंग डिवाइस | |
| ट्रैक विशिष्टता | मिमी | 300*82*55(चौड़ाई × पिच × दांतों की संख्या) |
| ग्रेडबिलिटी | ° | ≤22 |
>> उच्च-सटीक इन-सीटू मिट्टी परीक्षण
JCPT-20 उन्नत स्ट्रेन-गेज बल सेंसर और उच्च-सटीक छिद्र दबाव सेंसर से लैस है, जो प्रवेश के दौरान शंकु प्रतिरोध, आस्तीन घर्षण और छिद्र दबाव को लगातार मापने में सक्षम है। 0.5% से कम की त्रुटि मार्जिन के साथ, यह विश्वसनीय और सटीक डेटा प्रदान करता है, जिससे इंजीनियरों को सुरक्षित और लागत प्रभावी नींव डिजाइन के लिए सटीक मिट्टी प्रोफाइल प्राप्त करने में मदद मिलती है।
>> बहुमुखी और बहु-कार्यात्मक जांच
CPT, CPTu (छिद्र दबाव), तरंग वेग और वेन कतरनी सहित जांचों की एक विस्तृत श्रृंखला का समर्थन करने के लिए डिज़ाइन किया गया, JCPT-20 विभिन्न भू-तकनीकी परीक्षण आवश्यकताओं के अनुकूल है। यह बहुमुखी प्रतिभा एक ही प्लेटफ़ॉर्म के भीतर मिट्टी के स्तरीकरण, पारगम्यता, समेकन और कतरनी शक्ति की व्यापक जांच की अनुमति देती है, जिससे कई परीक्षण प्रणालियों की आवश्यकता कम हो जाती है।
>> चुनौतीपूर्ण इलाकों के लिए ट्रैक की गई गतिशीलता
एक भारी शुल्क वाले ट्रैक किए गए वाहन पर एक शक्तिशाली हाइड्रोलिक पुशिंग सिस्टम के साथ लगाया गया, JCPT-20 कठोर क्षेत्र की स्थितियों में भी सुचारू और स्थिर जांच प्रवेश सुनिश्चित करता है। इसकी गतिशीलता इसे नरम मिट्टी, असमान जमीन और दूरस्थ स्थानों पर उपयोग के लिए उपयुक्त बनाती है, जो उन जगहों पर लगातार प्रदर्शन प्रदान करती है जहां ट्रक-माउंटेड या ट्रेलर-आधारित सिस्टम को सीमा का सामना करना पड़ सकता है।
>> स्मार्ट नियंत्रण, डेटा अधिग्रहण और भंडारण

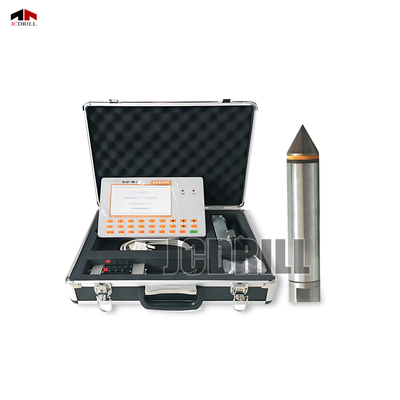

16-बिट उच्च-प्रदर्शन माइक्रोकंट्रोलर द्वारा संचालित और 7-इंच TFT डिस्प्ले की विशेषता, JCPT-20 वास्तविक समय की निगरानी, बुद्धिमान नियंत्रण और उपयोगकर्ता के अनुकूल संचालन प्रदान करता है। इसकी बड़ी आंतरिक भंडारण क्षमता 1024 डेटासेट और 350 बोरहोल तक संभाल सकती है, जो इसे दीर्घकालिक परियोजनाओं के लिए आदर्श बनाती है। सिस्टम कुशल डेटा संग्रह, सुरक्षित भंडारण और विश्लेषण और रिपोर्टिंग के लिए आसान हस्तांतरण सुनिश्चित करता है।
भू-तकनीकी साइट जांच – निर्माण और बुनियादी ढांचा परियोजनाओं के लिए सटीक मिट्टी स्तरीकरण और शक्ति डेटा प्रदान करता है।
फाउंडेशन डिजाइन – सुरक्षित और कुशल फाउंडेशन योजना के लिए शंकु प्रतिरोध, आस्तीन घर्षण और छिद्र दबाव जैसे आवश्यक पैरामीटर की आपूर्ति करता है।
मिट्टी की पारगम्यता और जल निकासी विश्लेषण – मिट्टी की जल निकासी स्थितियों और समेकन गुणों को निर्धारित करने के लिए छिद्र दबाव और अपव्यय का मूल्यांकन करता है।
परिवहन और बुनियादी ढांचा परियोजनाएं – सड़कों, पुलों, बंदरगाहों, रेलवे और सुरंगों के लिए उपयुक्त है जिनके लिए विस्तृत जमीनी जांच की आवश्यकता होती है।
दूरस्थ और चुनौतीपूर्ण इलाके की खोज – ट्रैक किया गया वाहन प्लेटफ़ॉर्म नरम मिट्टी, असमान इलाके और दूरस्थ स्थलों में विश्वसनीय परीक्षण सुनिश्चित करता है।
Q1: JCPT-20 की अधिकतम परीक्षण गहराई क्या है?
A1: सिस्टम जांच विन्यास और मिट्टी की स्थिति के आधार पर निरंतर शंकु प्रवेश परीक्षण कर सकता है, आमतौर पर 20 मीटर तक।
Q2: JCPT-20 कौन से मिट्टी के मापदंडों को माप सकता है?
A2: यह शंकु प्रतिरोध (qc), आस्तीन घर्षण (fs), और छिद्र जल दबाव (u) को मापता है, जिसमें कतरनी शक्ति और तरंग वेग के लिए वैकल्पिक जांच होती है।
Q3: क्या इसका उपयोग नरम या संतृप्त मिट्टी में किया जा सकता है?
A3: हाँ, ट्रैक किया गया प्लेटफ़ॉर्म स्थिर धक्का बल प्रदान करता है, और छिद्र दबाव प्रणाली नरम मिट्टी और संतृप्त मिट्टी दोनों में सटीक परिणाम सुनिश्चित करती है।
Q4: डेटा कैसे रिकॉर्ड और संग्रहीत किया जाता है?
A4: ऑनबोर्ड कंट्रोलर और 7-इंच डिस्प्ले वास्तविक समय डेटा अधिग्रहण का प्रबंधन करते हैं, जिसमें 1024 डेटासेट और 350 बोरहोल तक की आंतरिक भंडारण क्षमता होती है।
Q5: JCPT-20 का उपयोग आमतौर पर किन उद्योगों में किया जाता है?
A5: इसका व्यापक रूप से भू-तकनीकी इंजीनियरिंग, सिविल निर्माण, बुनियादी ढांचा विकास, खनन अन्वेषण और पर्यावरण जांच में उपयोग किया जाता है।
