| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | जेसीडी1000आर |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 2000सेट |

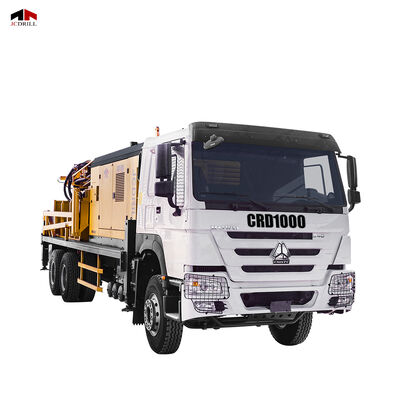

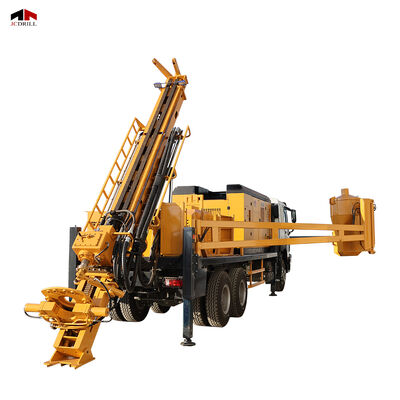

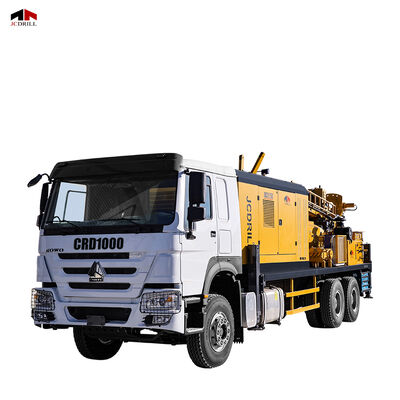

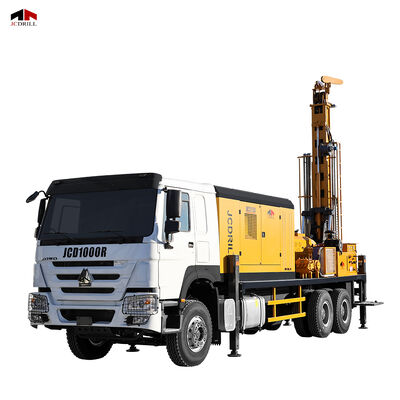

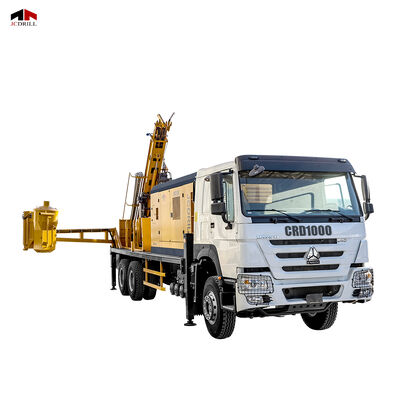

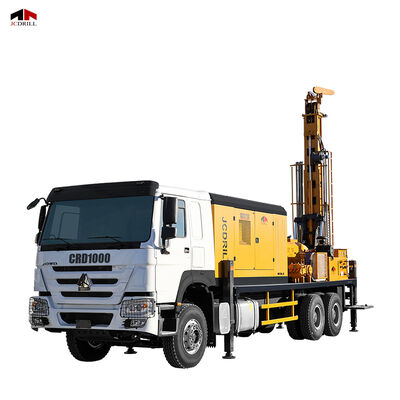

JCD1000R फुल हाइड्रोलिक आरसी और कोर ड्रिलिंग रिग एक कॉम्पैक्ट और उच्च-दक्षता वाला ड्रिलिंग रिग है जिसे विशेष रूप से दूरस्थ और दुर्गम क्षेत्रों में भूवैज्ञानिक अन्वेषण के लिए डिज़ाइन किया गया है।
यह रिग मुख्य रूप से रिवर्स सर्कुलेशन (आरसी) ड्रिलिंग और वायरलाइन कोरिंग तकनीक के साथ डायमंड कोर ड्रिलिंग के लिए उपयुक्त है। इसमें एक डीजल पावर यूनिट, हाइड्रोलिक सिस्टम, केंद्रीकृत नियंत्रण पैनल, मस्तूल, मुख्य विंच, वायरलाइन विंच, ड्रिल हेड, फीडिंग सिस्टम, फुट क्लैंप और अन्य प्रमुख घटक शामिल हैं।
सभी ड्रिलिंग कार्य पूरी तरह से हाइड्रोलिक रूप से संचालित होते हैं, जो सुचारू संचालन, सटीक नियंत्रण और उच्च विश्वसनीयता सुनिश्चित करते हैं। मॉड्यूलर स्प्लिट (विखंडन) डिज़ाइन आसान असेंबली और डिसअसेंबली की अनुमति देता है, जिससे सबसे दुर्गम इलाकों में भी परिवहन और स्थापना सुविधाजनक हो जाती है।
एक मजबूत संरचना और सटीक नियंत्रण प्रणाली के साथ, JCD1000R उच्च प्रवेश दर, स्थिर प्रदर्शन और जटिल भूवैज्ञानिक स्थितियों के लिए उत्कृष्ट अनुकूलन क्षमता प्रदान करता है। रिग असंगठित परतों में काम कर सकता है, जिसमें ड्रिलिंग कटिंग कीचड़ परिसंचरण द्वारा निकाली जाती है, जो इसे जटिल संरचनाओं के लिए आदर्श बनाती है।
| SPC. | यूनिट | JCD1000R |
|---|---|---|
| ड्रिलिंग विधि | आरसी और वायरलाइन डायमंड कोर ड्रिलिंग | |
| ड्रिल गहराई (वायरलाइन कोर) | मी | 1100/1000/500 |
| ड्रिल गहराई (आरसी) | मी | 500 |
| ड्रिलिंग व्यास (वायरलाइन कोर) | BQ/NQ/HQ | |
| ड्रिलिंग व्यास (आरसी) | मिमी | 90-165 |
| ड्रिलिंग कोण | ° | 45-90 |
| गतिशीलता | ट्रक माउंटेड | |
| रोटरी हेड | ||
| घूर्णन टॉर्क (वायरलाइन कोर) | एन.एम. | 1000-3500 |
| घूर्णन टॉर्क (आरसी) | एन.एम. | 6500-11500 |
| अधिकतम घूर्णन गति (वायरलाइन कोर) | आरपीएम | 650-1700 |
| अधिकतम घूर्णन गति (आरसी) | आरपीएम | 40-140 |
| मस्तूल | ||
| प्रकार | टच-डाउन इंटीग्रेटेड टावर | |
| उठाने का बल | टी | 30 |
| फीडिंग बल | टी | 15 |
| डीजल इंजन | ||
| ब्रांड | CUMM1NS | |
| प्रकार | 6 सिलेंडर, टर्बो, वाटर कूलिंग | |
| रेटेड पावर | kW | 154 |
| आयाम | ||
| परिवहन आकार (एल*डब्ल्यू*एच) | मिमी | 6000*2200*2400 |
| वजन | किलोग्राम | 7500 |
पूर्ण हाइड्रोलिक ड्राइव और ड्रिल हेड सिस्टम
रिग एक पूर्ण हाइड्रोलिक ड्रिलिंग सिस्टम को अपनाता है। ड्रिल हेड रोटेशन डीजल इंजन द्वारा संचालित हाइड्रोलिक पंपों द्वारा संचालित होता है। हाइड्रोलिक फीडिंग सिलेंडर उच्च गति और कम गति दोनों नियंत्रण के साथ पूर्ण-स्ट्रोक फीडिंग को सक्षम करता है।
केंद्रीकृत नियंत्रण कंसोल
एक केंद्रीकृत नियंत्रण कंसोल सभी ड्रिलिंग कार्यों के आसान संचालन और सटीक नियंत्रण की अनुमति देता है। तेजी से खींचने और उठाने से सहायक समय काफी कम हो जाता है और समग्र ड्रिलिंग दक्षता में सुधार होता है।
दिशात्मक परिसंचरण के साथ हाइड्रोलिक रोटरी ड्रिलिंग
JCD1000R दिशात्मक परिसंचरण के साथ एक हाइड्रोलिक रोटरी ड्रिलिंग रिग है। इसे BW90 या BW160 मड पंपसे सुसज्जित किया जा सकता है, जो उपयुक्त ड्रिलिंग टूल के साथ मिलान होने पर मिट्टी, रेत और चट्टान में ड्रिलिंग के लिए फ्लशिंग माध्यम के रूप में घोल का उपयोग करता है।
मजबूत शक्ति और स्थिर प्रदर्शन
ड्रिलिंग रिग एक डीजल इंजन द्वारा संचालित होता है जो एक बड़े-विस्थापन, उच्च-दबाव वाले प्लंजर पंप को चलाता है। इसमें मजबूत बिजली उत्पादन, सुचारू संचालन और मांग वाली कार्य स्थितियों के तहत विश्वसनीय प्रदर्शन होता है।
कॉम्पैक्ट संरचना और आसान परिवहन
मॉड्यूलर संरचना के साथ संयुक्त हल्का डिज़ाइन रिग को परिवहन, स्थापित और स्थानांतरित करना आसान बनाता है, खासकर पहाड़ी और दूरस्थ क्षेत्रों में भूवैज्ञानिक अन्वेषण परियोजनाओं के लिए उपयुक्त।
भूवैज्ञानिक अन्वेषण
खनिज अन्वेषण और संसाधन जांच
रिवर्स सर्कुलेशन (आरसी) ड्रिलिंग परियोजनाएं
वायरलाइन कोरिंग के साथ डायमंड कोर ड्रिलिंग
इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण
पहाड़ी और दूरस्थ क्षेत्रों में अन्वेषण
Q1: JCD1000R किन ड्रिलिंग विधियों का समर्थन करता है?
A: JCD1000R रिवर्स सर्कुलेशन (आरसी) ड्रिलिंग और वायरलाइन कोरिंग तकनीक के साथ डायमंड कोर ड्रिलिंग का समर्थन करता है, जो भूवैज्ञानिक और खनिज अन्वेषण परियोजनाओं के लिए उपयुक्त है।
Q2: क्या रिग दूरस्थ और दुर्गम क्षेत्रों के लिए उपयुक्त है?
A: हाँ। रिग में एक हल्का ढांचा और मॉड्यूलर स्प्लिट डिज़ाइन है, जो दूरस्थ, पहाड़ी और कठिन इलाकों में आसान परिवहन और असेंबली की अनुमति देता है।
Q3: क्या JCD1000R पूरी तरह से हाइड्रोलिक है?
A: हाँ। सभी ड्रिलिंग कार्य पूरी तरह से हाइड्रोलिक रूप से संचालित होते हैं, जिसमें रोटेशन, फीडिंग, लिफ्टिंग और पुलिंग शामिल हैं, जो सटीक नियंत्रण और विश्वसनीय संचालन सुनिश्चित करते हैं।
Q4: इस रिग के साथ कौन सा मड पंप लगाया जा सकता है?
A: रिग को BW90 या BW160 मड पंप से सुसज्जित किया जा सकता है, जो मिट्टी, रेत और चट्टान संरचनाओं में ड्रिलिंग के लिए फ्लशिंग तरल पदार्थ के रूप में घोल का उपयोग करता है।
Q5: क्या रिग असंगठित परतों में काम कर सकता है?
A: हाँ। JCD1000R असंगठित संरचनाओं में काम कर सकता है, जिसमें ड्रिलिंग कटिंग कीचड़ परिसंचरण के माध्यम से निकाली जाती है, जो इसे जटिल भूवैज्ञानिक स्थितियों के लिए उपयुक्त बनाती है।
Q6: क्या रिग संचालित करना आसान है?
A: हाँ। केंद्रीकृत नियंत्रण कंसोल संचालन को सरल बनाता है, सहायक समय को कम करता है और समग्र ड्रिलिंग दक्षता में सुधार करता है।
