| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | सीआरडी1000 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20set |
CRD1000 फुल हाइड्रोलिक ट्रक-माउंटेड ड्रिलिंग रिग एक मोबाइल ड्रिलिंग रिग है जिसे विशेष रूप से सड़क पहुंच वाले क्षेत्रों में भूवैज्ञानिक अन्वेषण परियोजनाओं के लिए डिज़ाइन किया गया है। एक ट्रक चेसिस पर लगाया गया, यह उत्कृष्ट गतिशीलता को स्थिर और कुशल ड्रिलिंग प्रदर्शन के साथ जोड़ता है।
यह रिग मुख्य रूप से वायरलाइन डायमंड कोर ड्रिलिंग के लिए उपयुक्त है, और इसमें एक ट्रक चेसिस, डीजल पावर यूनिट, हाइड्रोलिक सिस्टम, केंद्रीकृत नियंत्रण पैनल, मस्तूल, मुख्य विंच, वायरलाइन विंच, ड्रिल हेड, फीडिंग सिस्टम, फुट क्लैंप और अन्य कोर घटक शामिल हैं।
सभी सतह कोरिंग फ़ंक्शन पूरी तरह से हाइड्रोलिक रूप से संचालित होते हैं, जो सटीक नियंत्रण, सुचारू संचालन और उच्च विश्वसनीयता सुनिश्चित करते हैं। एकीकृत ट्रक-माउंटेड डिज़ाइन मजबूत संरचना और जटिल कार्य वातावरण के लिए मजबूत अनुकूलन क्षमता बनाए रखते हुए त्वरित तैनाती और सुविधाजनक परिवहन को सक्षम बनाता है।
CRD1000 असंगठित संरचनाओं में काम कर सकता है, जिसमें ड्रिलिंग कटिंग कीचड़ परिसंचरण द्वारा डिस्चार्ज की जाती है, जिससे यह जटिल भूवैज्ञानिक स्थितियों के लिए उपयुक्त हो जाता है। मुख्य ड्राइव सिस्टम, ड्रिलिंग मस्तूल, ट्रांसफर केस और मड पंप क्लच सभी हाइड्रॉलिक रूप से संचालित होते हैं, जो कुशल और स्थिर ड्रिलिंग प्रदर्शन सुनिश्चित करते हैं।
| विशिष्टता | यूनिट | CRD1000 |
|---|---|---|
| ड्रिलिंग विधि | DTH और वायरलाइन डायमंड कोर ड्रिलिंग | |
| ड्रिल गहराई | मी | 500,700,1000 |
| ड्रिलिंग व्यास | BQ,NQ,HQ,PQ | |
| गतिशीलता | ट्रक | |
| मस्तूल मुआवजा | मानक | |
| ड्राइव हेड | ||
| घूर्णन टॉर्क | गियर-1 Nm/ गियर-2 Nm | 3530-1410/ 1845-740 |
| गति | गियर-1 Rpm/ गियर-2 Rpm | 10-550/ 20-1060 |
| ड्रिल टॉवर | ||
| टॉवर ऊंचाई | मिमी | 9960 |
| भार क्षमता | किलोग्राम | 30000 |
| अधिकतम ड्रिल पाइप लंबाई | मी | 6 |
| मुख्य विंच | ||
| वायररोप का व्यास | मिमी | 20 |
| रील क्षमता | मी | 26 |
| वायरलाइन कोरिंग विंच | ||
| वायररोप का व्यास | मिमी | 6 |
| रील क्षमता | मी | 1500 |
| ड्रिल पाइप | ||
| ड्रिल पाइप लंबाई | मी | 3-6 |
| ड्रिल पाइप व्यास | BQ,NQ,HQ,PQ | |
| मड पंप | ||
| अधिकतम प्रवाह क्षमता | L/मिनट | 250 |
| अधिकतम कार्य दबाव | Mpa | 2.5-7 |

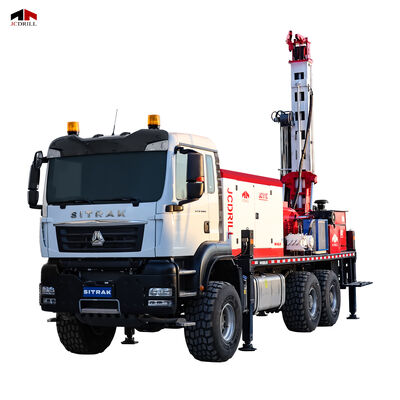

SINOTRUK SITRAK 6×6 ट्रक-माउंटेड गतिशीलता
CRD1000 को SINOTRUK SITRAK 6×6 भारी-शुल्क ट्रक चेसिस पर लगाया गया है, जो उत्कृष्ट ऑफ-रोड क्षमता और बेहतर स्थिरता प्रदान करता है। 6×6 ड्राइव सिस्टम पहाड़ी, कीचड़ और ऊबड़-खाबड़ इलाकों में विश्वसनीय परिवहन और संचालन को सक्षम बनाता है, जबकि सड़क पहुंच के माध्यम से ड्रिलिंग साइटों के बीच तेजी से पुनर्वास सुनिश्चित करता है।
पूर्ण हाइड्रोलिक ड्रिलिंग सिस्टम
सभी प्रमुख ड्रिलिंग फ़ंक्शन पूरी तरह से हाइड्रोलिक रूप से संचालित होते हैं, जिसमें रोटेशन, फीडिंग, लिफ्टिंग, मस्तूल नियंत्रण, ट्रांसफर केस और मड पंप क्लच शामिल हैं। हाइड्रोलिक सिस्टम सुचारू, स्थिर और सटीक नियंत्रण सुनिश्चित करता है, जिससे ड्रिलिंग सटीकता और परिचालन विश्वसनीयता बढ़ती है।
उच्च-टॉर्क डुअल-गियर रोटरी हेड
रोटरी हेड में स्टीप्लेस स्पीड एडजस्टमेंट के साथ एक डुअल-गियर डिज़ाइन है, जो रिग को विभिन्न भूवैज्ञानिक संरचनाओं के अनुकूल होने की अनुमति देता है। 970–3930 Nm की रोटरी टॉर्क रेंज के साथ, CRD1000 मजबूत प्रवेश बल और स्थिर कोर ड्रिलिंग प्रदर्शन प्रदान करता है।
केंद्रीकृत नियंत्रण कंसोल
एक केंद्रीकृत नियंत्रण कंसोल सभी ड्रिलिंग कार्यों को एक ही नियंत्रण प्लेटफ़ॉर्म में एकीकृत करता है। यह डिज़ाइन सहायक समय को कम करता है, संचालन को सरल करता है और समग्र ड्रिलिंग दक्षता में काफी सुधार करता है।
दिशात्मक परिसंचरण और कीचड़ ड्रिलिंग क्षमता
CRD1000 दिशात्मक कीचड़ परिसंचरण के साथ एक हाइड्रोलिक रोटरी ड्रिलिंग रिग है। BW250 मड पंप से लैस होने पर, घोल का उपयोग फ्लशिंग तरल पदार्थ के रूप में किया जाता है ताकि कटिंग को प्रभावी ढंग से डिस्चार्ज किया जा सके, जिससे मिट्टी, रेत, बजरी और अपक्षय चट्टान संरचनाओं में स्थिर ड्रिलिंग सुनिश्चित हो सके।
CRD1000 फुल हाइड्रोलिक ट्रक-माउंटेड ड्रिलिंग रिग का व्यापक रूप से उपयोग किया जाता है:
में ड्रिलिंग के लिए उपयुक्त:
Q1: CRD1000 का मुख्य रूप से किस ड्रिलिंग विधि के लिए उपयोग किया जाता है?
A: CRD1000 मुख्य रूप से वायरलाइन डायमंड कोर ड्रिलिंग के लिए डिज़ाइन किया गया है, जो भूवैज्ञानिक और खनिज अन्वेषण परियोजनाओं के लिए उपयुक्त है।
Q2: क्या रिग पूरी तरह से हाइड्रोलिक है?
A: हाँ। ड्रिलिंग, फीडिंग, लिफ्टिंग, मस्तूल संचालन, ट्रांसफर केस और मड पंप क्लच सहित सभी प्रमुख कार्य पूरी तरह से हाइड्रोलिक रूप से संचालित होते हैं।
Q3: क्या रिग असंगठित संरचनाओं में काम कर सकता है?
A: हाँ। रिग असंगठित परतों में काम कर सकता है, जिसमें ड्रिलिंग कटिंग कीचड़ परिसंचरण के माध्यम से डिस्चार्ज की जाती है, जिससे यह जटिल भूवैज्ञानिक स्थितियों के लिए उपयुक्त हो जाता है।
Q4: इस ड्रिलिंग रिग में कौन सा इंजन प्रयोग किया जाता है?
A: रिग को 132 kW CUMM1NS डीजल इंजन द्वारा संचालित किया जाता है, जो मजबूत बिजली उत्पादन और स्थिर प्रदर्शन प्रदान करता है।
Q5: क्या रिग का परिवहन और तैनाती आसान है?
A: हाँ। ट्रक-माउंटेड एकीकृत डिज़ाइन सुविधाजनक सड़क परिवहन, त्वरित तैनाती और विभिन्न कार्य स्थलों के लिए मजबूत अनुकूलन क्षमता सुनिश्चित करता है।
