| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | CSD200 |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 500 सेट / वर्ष |
Specification200m ट्रक घुड़सवार पानी खैर ड्रिलिंग रिग हाइड्रोलिक बोरवेल ड्रिलिंग रिग

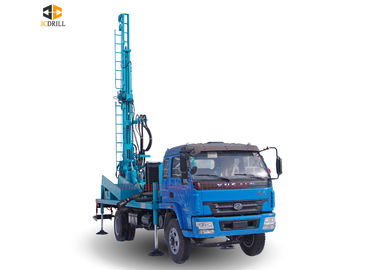

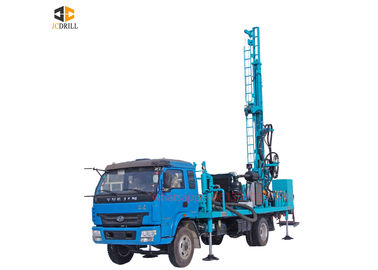

JCDRILL वाटर वेल ड्रिल रिग
CSD200 मल्टी-फंक्शनल ट्रक माउंटेड वाटर वेल ड्रिलिंग रिग एक कुशल, बहु-कार्य पूर्ण हाइड्रोलिक पानी अच्छी तरह से ड्रिलिंग रिग है। यह उच्च दक्षता है क्योंकि टर्नटेबल का एक बड़ा टॉर्क होने के कारण और मुख्य रूप से उद्योग और कृषि में पानी के लिए उपयोग किया जाता है, राष्ट्रीय रक्षा निर्माण नींव, भूगर्भीय अन्वेषण, भूगर्भीय कुएं और अन्य नींव काम कर रहे हैं, यह देश और विदेश में लोकप्रिय है।
CSD200 ट्रक माउंटेड ड्रिलिंग रिग मृदु ड्रिलिंग द्वारा सभी प्रकार की संरचनाओं में ड्रिल कर सकते हैं और रॉक ड्रिलिंग में डीटीएच हैमर, रॉक ड्रिलिंग में डीटीएच हैमर लगाया जाता है, हवा के दबाव से स्लैग को डिस्चार्ज किया जाता है और ऑफ़स्टेज दक्षता पारंपरिक रोटरी ड्रिलिंग से दस गुना अधिक है ।
CSD200 गहरे पानी की अच्छी तरह से ड्रिलिंग रिग, काटने में ड्रिलिंग या रोटरी ड्रिलिंग को अनसोल्डेड परत में संचालित किया जा सकता है, और स्लैग को कीचड़ के तहत छुट्टी दी जा सकती है, प्रभाव ड्रिलिंग ऑपरेशन को भी अपनाया जा सकता है और स्लैग को दबाव हवा, हाइड्रोलिक पानी से छुट्टी दी जा सकती है अच्छी तरह से ड्रिलिंग रिग ड्रिलिंग जटिल भूवैज्ञानिक स्थितियों के लिए उपयुक्त है।
चरित्र संबंधी
1. ड्रिलिंग रिग एयर डीटीएच हैमर ड्रिलिंग और कीचड़ ड्रिलिंग दोनों का उपयोग कर सकता है।
2. केंद्रीकृत नियंत्रण कंसोल प्रत्येक हेरफेर और नियंत्रण के लिए उपयुक्त है।तेजी से खींचने और उठाने से सहायक समय कम हो जाता है और कार्य क्षमता में वृद्धि होती है।
3. ट्रक चेसिस विभिन्न ब्रांड ट्रक और मुख्य ड्राइव सिस्टम के 4X2 विशेष क्रेन चेसिस को गोद लेती है, चेसिस पर ट्रांसफर केस, गियरबॉक्स, डबल-चरखी इकाई, मिट्टी पंप, टर्नटेबल, ड्रिलिंग टॉवर, फीड सिस्टम स्थापित किए जाते हैं।
4. यह दिशात्मक परिसंचरण के साथ एक हाइड्रोट्रॉफी ड्रिलिंग रिग है।यह BW450 / 5 मिट्टी के पंप से सुसज्जित है जो घोल को धुलाई द्रव के रूप में अपनाता है और उपयुक्त ड्रिलिंग बिट से लैस होने पर मिट्टी, रेत और चट्टान पर ड्रिल कर सकता है।
5. रोटरी हेड, रोटेशन स्पीड 0-100rpm स्टेपलेस एडजस्टमेंट और रोटरी टॉर्क 5400Nm है।
6. खींचने वाले बल को नियंत्रित और नियंत्रित किया जा सकता है, जो मशीन को डीप होल ड्रिलिंग के अनुकूल बनाते हैं।
7. यह एक जनरेटर स्थापित कर सकता है जो रात में काम के लिए वेल्डिंग या रोशनी के लिए सुविधाजनक है।
8. मुख्य चरखी रिग पर उपलब्ध है, इसलिए यह उच्च दक्षता है जब मिट्टी की चट्टान पर और मौसम के गठन पर रिग ड्रिल होती है।
9. कीमत में प्रतिस्पर्धी, बनाए रखने की कम लागत।
विनिर्देश
| 1 | भूविज्ञान ड्रिल किया गया | सभी प्रकार | |
| २ | ड्रिलिंग प्रकार | डीटीएच और कीचड़ रोटरी | |
| ३ | ड्रिल सिस्टम और ऑपरेशन | हाइड्रोलिक | |
| ४ | छेद व्यास | मिमी | Φ90-25325 |
| ५ | छेद गहराई | म | 210. है |
| ६ | रोटेशन टोक़ | एनएम | 3200-4500 |
| । | घूमने की रफ़्तार | आरपीएम | 0-100 |
| । | ड्रिल पाइप व्यास | मिमी | 76,89,102,114 |
| ९ | ड्रिल पाइप की लंबाई | मिमी | 3000 |
| १० | मैक्स।उठाने की शक्ति | एन | 8000 रु |
| 1 1 | मैक्स।फ़ीड गति | मी / मिनट | १। |
| १२ | स्ट्रोक खिलाओ | मिमी | 3400 |
| चरखी | |||
| १३ | लहरा के बल उठाने | टी | 0.8 |
| १४ | स्टील वायर रस्सी की लंबाई (उपकरण चरखी) | म | 100 |
| यन्त्र | |||
| १५ | डीजल इंजन प्रकार | कमिन्स | |
| १६ | रेटेड हॉर्स पावर | किलोवाट | 93 |
| १। | विद्युत व्यवस्था | वी | २४ |
| कंप्रेसर आवश्यक | |||
| १। | कंप्रेसर प्रकार | रोटरी पेंच / जंगम | |
| १ ९ | दबाव आवश्यक है | एमपीए | 1.2-3.0 |
| २० | हवा की खपत | m / मिनट | 11-35 |
| ट्रक | |||
| २१ | उत्पादक | YUEJIN | |
| २२ | नमूना | E13N2B00098 | |
| २३ | यन्त्र | YC4E140-42 | |
| २४ | रेटेड हॉर्स पावर | हिमाचल प्रदेश | 140 |
| २५ | डिस्चार्ज स्टैंडर्ड | यूरोपीय संघ -2 | |
| २६ | ड्राइव के प्रकार | ४ * २ | |
| २। | अधिकतम चाल | किमी / घंटा | 102.9 है |
| २। | स्टीयरिंग व्हील | बाएं / दाएं (वैकल्पिक) | |
| मड पंप (वैकल्पिक) | |||
| २ ९ | प्रकार | हाइड्रोलिक | |
| ३० | नमूना | BW450 | |
| ३१ | आघात | मिमी | 110 है |
| 32 | विस्थापन | एल / मिन | 450 है |
| 33 | निर्वहन दबाव (एमपीए) | एमपीए | 2-5 |
| 34 | सक्शन ट्यूब व्यास | मिमी | 89. है |
| ३५ | डिस्चार्ज पाइप का व्यास | मिमी | ५१ |
| ३६ | लाइनर व्यास | मिमी | .० |
| आयाम | |||
| ३। | शुद्ध वजन | टी | १५ |
| ३। | शिपिंग लंबाई | मिमी | 10600 रु |
| ३ ९ | शिपिंग चौड़ाई | मिमी | 2400 है |
| ४० | शिपिंग ऊंचाई | मिमी | 3050 है |
| ४१ | काम का आकार (एल * डब्ल्यू * एच) | मिमी | 11000 * 2480 * 2850 |
