| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JC103A |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |
>> उत्पाद विवरण

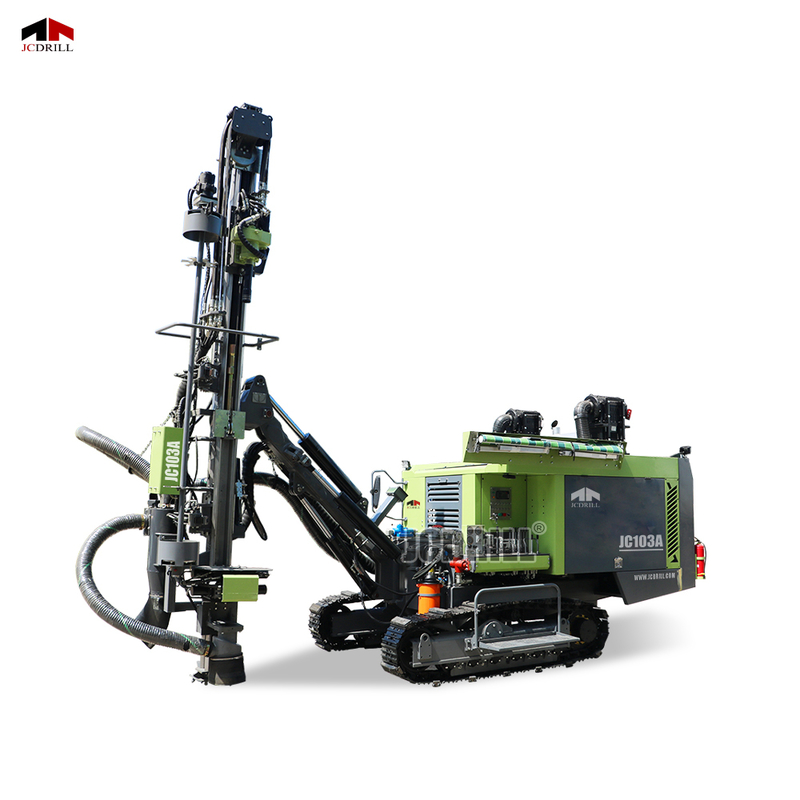

JC103A हाइड्रोलिक डाउन-द-होल ड्रिलिंग रिग को ओपन-पिट खनन और क्वारी ड्रिलिंग की मांग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। उन्नत नियंत्रण प्रणाली एक मानवकृत ऑपरेटिंग प्लेटफ़ॉर्म को एकीकृत करती है, जिससे ऑपरेटरों को अधिक आसानी और सटीकता के साथ सभी मुख्य कार्यों को करने में सक्षम बनाया जाता है। पूरी तरह से स्वचालित रॉड हैंडलिंग सिस्टम एकल-व्यक्ति संचालन के लिए अनुमति देता है, काम करने की दक्षता में काफी सुधार करता है और श्रम लागत को कम करता है। रिग एक उच्च-प्रदर्शन डीजल इंजन (युचाई या वैकल्पिक कमिंस) द्वारा एक हाइड्रोलिक तेल पंप प्रणाली के साथ मिलकर संचालित है। सभी ड्रिलिंग, फीडिंग, लिफ्टिंग और वॉकिंग मूवमेंट्स हाइड्रोलिक मोटर्स और सिलेंडर द्वारा संचालित होते हैं, जो सुचारू और कुशल गति नियंत्रण सुनिश्चित करते हैं। ईटन 6K सीरीज़ रोटेशन मोटर 13MPA दबाव के तहत 1700 N · M का अधिकतम टॉर्क प्रदान करता है, जिससे हार्ड रॉक संरचनाओं में शक्तिशाली पैठ सुनिश्चित होती है। डबल-स्टेज स्क्रू एयर कंप्रेसर सिस्टम (15 m,/min, 18 बार) डीप होल ड्रिलिंग के लिए मजबूत, कुशल एयरफ्लो प्रदान करता है। 14 वर्ग मीटर के निस्पंदन क्षेत्र के साथ एक 14-कोर डस्ट कलेक्टर सिस्टम प्रभावी रूप से ऑपरेशन के दौरान उत्पन्न धूल को संभालता है। दोहरे चरण के एयर फिल्टर भारी धूल भरे खनन वातावरण में अतिरिक्त सुरक्षा प्रदान करते हैं।
>> पैरामीटर
| विशेष विवरण | इकाई | JC103A |
| ड्रिलिंग विनिर्देश | ||
| छेद की गहराई | एम | 21 |
| छेद व्यास | मिमी | φ90–115 |
| ड्रिलिंग रॉड व्यास | मिमी | 76 |
| ROTATION | ||
| रोटेशन टॉर्क | N · m | 1700 |
| रोटेशन गति | आरपीएम | 0–150 |
| डिस्चार्ज दबाव | एमपीए | 13 |
| रोटेशन मोटर | ईटन 6K श्रृंखला | |
| फ़ीड तंत्र | ||
| फ़ीड प्रकार | एल्यूमीनियम मिश्र धातु बीम+ हाइड्रोलिक सिलेंडर फ़ीड | |
| फ़ीड बीम | एल्यूमीनियम मिश्र धातु | |
| इंजन | ||
| इंजन ब्रांड | युचाई | |
| रेटेड हॉर्सपावर | किलोवाट | 176 |
| वायु संपीड़न की मांग | ||
| हवाई खपत | एम/मिनट | 15 |
| कंप्रेसर प्रकार | दो-चरण संपीड़न | |
| कार्य का दबाव | छड़ | 18 |
| सामान्य विनिर्देश | ||
| कुल भार | टी | 12 |
| ट्रामिंग स्पीड | किमी/घंटा | तेज: 3 / धीमी: 1.5 |
| रॉड भंडारण | 6+1 (3 मीटर ड्रिल रॉड्स) | |
| नियंत्रण वॉल्व | कर्विनटियन | |
| धूल संग्रहित करने वाला | ज़ुआनहुआ 14-कोर | |
| विद्युत व्यवस्था | आयातित घटक, IP56 वॉटरप्रूफ/ डस्टप्रूफ | |
>> सुविधाएँ
>> ऑपरेटिंग सिस्टम: मानवीकृत एकीकृत नियंत्रण मंच, सरल और सहज ज्ञान युक्त, ऑपरेटर की थकान को कम करता है और दक्षता में सुधार करता है।
>> विद्युत प्रणाली: कठोर वातावरण में विश्वसनीय संचालन के लिए IP56- रेटेड घटक, डस्टप्रूफ और वाटरप्रूफ आयातित।
>> रॉड हैंडलिंग: पूरी तरह से स्वचालित रॉड लोडिंग/अनलोडिंग, तेज और आसान एकल-व्यक्ति ऑपरेशन को सक्षम करना।
>> फीड बीम: स्थिर और कुशल ड्रिलिंग के लिए हल्के एल्यूमीनियम मिश्र धातु डिजाइन।
>> वायु निस्पंदन: दोहरे-चरण फ़िल्टर में स्वच्छ हवा का सेवन सुनिश्चित होता है, इंजन के प्रदर्शन की रक्षा करता है।
>> एयर कंप्रेसर: दो-चरण स्क्रू कंप्रेसर, 18 बार में 15 मीटर/मिनट एयर सप्लाई के साथ उच्च दक्षता।
>> रोटेशन मोटर: ईटन 6K सीरीज़, स्थिर ड्रिलिंग प्रदर्शन के लिए 1700 एन · एम टॉर्क डिलीवर करता है।
>> धूल संग्रह: बड़े क्षेत्र निस्पंदन प्रणाली ड्रिलिंग के दौरान प्रभावी रूप से धूल को कम करती है।
>> रखरखाव: अतिरिक्त-बड़े रखरखाव स्थान पहनने वाले भाग प्रतिस्थापन को सरल बनाता है और डाउनटाइम को कम करता है।
>> आवेदन
खुले-पिट खनन संचालन
JC103A अपने हाई-टॉर्क ईटन 6K मोटर और शक्तिशाली दो-चरण एयर कंप्रेसर के साथ ओपन-पिट माइन ड्रिलिंग में एक्सेल करता है, जो हार्ड रॉक संरचनाओं में गहरी और कुशल ब्लास्थोल ड्रिलिंग सुनिश्चित करता है।
खदानों का निष्कर्षण
ग्रेनाइट, चूना पत्थर, और संगमरमर की खदानों के लिए आदर्श, यह रिग उच्च उत्पादकता प्रदान करता है और इसकी पूरी तरह से स्वचालित रॉड हैंडलिंग सिस्टम और मानवीकृत नियंत्रण मंच के साथ श्रम लागत को कम करता है।
>> प्रश्न
Q1: JC103A किस प्रकार की ड्रिलिंग प्रोजेक्ट्स के लिए उपयुक्त है?
A1: JC103A को हार्ड रॉक वातावरण में ओपन-पिट माइनिंग, क्वारी ड्रिलिंग, इन्फ्रास्ट्रक्चर ब्लास्टिंग, और अन्य उच्च दक्षता वाले गहरे-छेद ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।
Q2: JC103A ड्रिल कितना गहरा हो सकता है?
A2: RIG 21 मीटर तक की ड्रिलिंग की गहराई का समर्थन करता है, जिसमें φ90 से φ115 मिमी तक होल व्यास के साथ 21 मीटर तक की गहराई है।
Q3: क्या कोई व्यक्ति इस ड्रिलिंग रिग को संचालित कर सकता है?
A3: हाँ। इसकी पूरी तरह से स्वचालित रॉड हैंडलिंग सिस्टम और केंद्रीकृत नियंत्रण स्टेशन के लिए धन्यवाद, एक एकल ऑपरेटर सभी ड्रिलिंग संचालन को सुरक्षित और कुशलता से पूरा कर सकता है।
Q4: क्या इंजन विकल्प उपलब्ध हैं?
A4: मानक कॉन्फ़िगरेशन में एक Yuchai 176kW डीजल इंजन शामिल है। एक कमिंस इंजन ग्राहकों की आवश्यकताओं के आधार पर वैकल्पिक है।
Q5: ऑपरेशन के दौरान धूल का प्रबंधन कैसे किया जाता है?
A5: JC103A 14 m good निस्पंदन क्षेत्र के साथ 14-कोर Xuanhua धूल कलेक्टर से सुसज्जित है, जो ड्रिलिंग के दौरान प्रभावी रूप से धूल को कम करता है। इसमें इंजन संरक्षण के लिए दोहरे चरण के वायु निस्पंदन भी हैं।
Q6: JC103a को किस तरह के एयर कंप्रेसर की आवश्यकता होती है?
A6: यह एक दो-चरण स्क्रू एयर कंप्रेसर के साथ काम करता है, जो इष्टतम डाउन-द-होल प्रदर्शन के लिए 18 बार दबाव में 15 m gol/मिनट एयरफ्लो की आपूर्ति करता है।
Q7: क्या मशीन धूल भरे या बरसात के वातावरण के लिए उपयुक्त है?
A7: हाँ। विद्युत प्रणाली आयातित IP56- रेटेड घटकों का उपयोग करती है जो डस्टप्रूफ और वॉटरप्रूफ होते हैं, जो कठोर क्षेत्र की स्थिति में सुरक्षित संचालन सुनिश्चित करते हैं।
Q8: कितनी ड्रिल रॉड्स को जहाज पर स्टोर कर सकते हैं?
A8: रिग प्रत्येक 3 मीटर की 6+1 छड़ को स्टोर कर सकता है, जो बार -बार रॉड रिप्लेसमेंट के कारण डाउनटाइम को कम करता है।
