| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JC103A |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |
>> उत्पाद विवरण

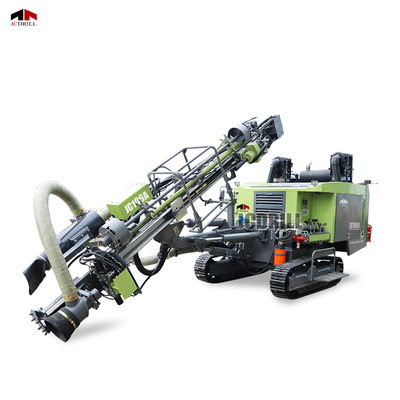

एक बहुमुखी और कुशल डाउन-द-होल ड्रिलिंग रिग के रूप में, JC106A को उथले मध्यम-गहन रॉक-ड्रिलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। रिग में एक उपयोगकर्ता के अनुकूल ऑपरेशन प्लेटफॉर्म और ड्रिलिंग बल और संरचनात्मक स्थिरता दोनों में उन्नत प्रदर्शन शामिल है। 21 मीटर तक की ड्रिलिंग गहराई के साथ और .90-152 मिमी छेद व्यास के लिए समर्थन, यह खनन और इंजीनियरिंग परियोजनाओं में उत्कृष्टता प्राप्त करता है। रोटेशन सिस्टम एक ईटन 6K सीरीज़ हाइड्रोलिक मोटर द्वारा संचालित होता है, जो 0-120rpm की चिकनी चर गति के साथ 3500N · M टॉर्क तक पहुंचाता है। एक तार-रस्सी हाइड्रोलिक सिलेंडर फ़ीड सिस्टम स्थिर अग्रिम और वापसी प्रदान करता है, जिसमें 12kn मैक्स फ़ीड बल, 18KN पुल बल, एक 3400 मिमी स्ट्रोक, और एक हल्के अभी तक कठोर एल्यूमीनियम-अलॉय फ़ीड बीम पर 1100 मिमी एक्सटेंशन है। पावर एक 206kW युचाई डीजल इंजन से आता है, जो पूरी तरह से दो-चरण संपीड़न वायु प्रणाली से मेल खाता है जो 20-22 बार काम के दबाव में 15 या 18m sut/मिनट की आपूर्ति करता है। रिग एक 14-कोर Xuanhua धूल कलेक्टर और IP56- रेटेड आयातित विद्युत घटकों को बेहतर वॉटरप्रूफ और डस्ट-प्रूफ विश्वसनीयता के लिए एकीकृत करता है। एकीकृत रॉड स्टोरेज (3M रॉड्स के लिए 6+1 कॉन्फ़िगरेशन), एक 10.5T कुल वजन, और ट्रामिंग गति 3 किमी/घंटा तक की गति को मजबूतता के साथ जोड़ती है। एक कॉम्पैक्ट संरचना, प्रबलित फ़ीड फ्रेम, और Qiangtian सील नियंत्रण वाल्व डाउनटाइम और रखरखाव की लागत को कम करने वाले JC106A को आपकी ड्रिलिंग जरूरतों के लिए एक लागत प्रभावी, पेशेवर समाधान को कम करते हैं।
>> पैरामीटर
| विशेष विवरण | इकाई | JC106A |
| ड्रिलिंग विनिर्देश | ||
| छेद की गहराई | एम | 21 |
| छेद व्यास | मिमी | φ90-115 / 115-152 |
| ड्रिलिंग रॉड व्यास | मिमी | 76 |
| ड्रिलिंग रॉड भंडारण | 6+1 (3 मीटर × φ64) / वैकल्पिक 6+1 (3 मीटर × φ76) | |
| डीथ हैमर | इंच | 4 |
| ड्रिल की बिट | मिमी | 115 |
| ROTATION | ||
| रोटेशन टॉर्क | N · m | 3500 |
| रोटेशन गति | आरपीएम | 0-120 |
| डिस्चार्ज दबाव | एमपीए | 13 |
| रोटेशन मोटर | ईटन 6K श्रृंखला | |
| फ़ीड तंत्र | ||
| फ़ीड प्रकार | तार रस्सी + हाइड्रोलिक सिलेंडर | |
| अधिकतम। फ़ीड बल | के.एन. | 12 |
| अधिकतम। फोर्स | के.एन. | 18 |
| अधिकतम। फ़ीड स्पीड | एमएस | 1 |
| फ़ीड बीम | एल्यूमीनियम मिश्र धातु | |
| फ़ीड स्ट्रोक | मिमी | 3400 |
| फ़ीड विस्तार | मिमी | 1100 |
| इंजन | ||
| इंजन ब्रांड | युचाई | |
| रेटेड हॉर्सपावर | किलोवाट | 206 |
| वायु संपीड़न की मांग | ||
| हवाई खपत | एम/मिनट | 15 या 18 (वैकल्पिक) |
| कंप्रेसर प्रकार | दो-चरण संपीड़न | |
| कार्य का दबाव | छड़ | 22 या 20 (वैकल्पिक) |
| सामान्य विनिर्देश | ||
| कुल भार | टी | 10.5 |
| आकार (एल × डब्ल्यू × एच) | मिमी | 8800 × 2300 × 2600 |
| ट्रामिंग स्पीड | किमी/घंटा | तेज: 3 / धीमी: 1.5 |
| नियंत्रण वॉल्व | कर्विनटियन | |
| धूल संग्रहित करने वाला | ज़ुआनहुआ 14-कोर | |
| विद्युत व्यवस्था | आयातित घटक, IP56 वॉटरप्रूफ/ डस्टप्रूफ | |
>> सुविधाएँ
>> ऑपरेटिंग सिस्टम: रियर में एकीकृत नियंत्रण प्लेटफॉर्म आसान अवलोकन और केंद्रीकृत नियंत्रण को सक्षम करता है। वायवीय प्रणाली सुरक्षित एक-हाथ ट्रामिंग का समर्थन करती है। Qiangtian नियंत्रण वाल्व विश्वसनीय सुनिश्चित करता है
संचालन।
>> पावर सिस्टम: 206 किलोवाट युचाई इंजन से लैस। कुशल DTH ड्रिलिंग के लिए 18 m g/min airflow और 22 बार दबाव के साथ दो-चरण कंप्रेसर से मेल खाता है।
>> हाइड्रोलिक सिस्टम: ईटन 6K मोटर 3500 एन · एम टॉर्क डिलीवर करता है। तार रस्सी+ हाइड्रोलिक सिलेंडर फ़ीड प्रणाली 18 kN पुल बल के साथ स्थिर और शक्तिशाली फ़ीड सुनिश्चित करती है।
>> यात्रा प्रणाली: क्रॉलर-माउंटेड चेसिस डुअल-स्पीड ड्राइव (3 किमी/घंटा तक) के साथ, जटिल इलाके पर स्थिर आंदोलन।
>> ड्रिलिंग सिस्टम: 4 "हैमर के साथ φ90- 152 मिमी छेद का समर्थन करता है।
>> धूल नियंत्रण: Xuanhua 14-कोर धूल कलेक्टर और IP56- रेटेड आयातित इलेक्ट्रिक घटक मजबूत धूल और पानी की सुरक्षा प्रदान करते हैं।
>> आवेदन
खनन अन्वेषण और ओपन-पिट ब्लास्टिंग
JC106A खनन अनुप्रयोगों में मध्यम-गहराई से ब्लास्टहोल ड्रिलिंग के लिए उथले के लिए इंजीनियर है। 3500 एन · एम टॉर्क, 206 किलोवाट डीजल इंजन, और 22 बार एयर प्रेशर हार्ड रॉक फॉर्मेशन में विश्वसनीय पैठ प्रदान करते हैं।
खदान और एकत्र उत्पादन
चूना पत्थर, ग्रेनाइट, और सैंडस्टोन खदानों के लिए आदर्श, JC106A की विस्तृत छेद व्यास रेंज (φ90–152 मिमी) और 4 "हैमर संगतता विभिन्न स्तरों में लचीले संचालन की अनुमति देती है।
दूरस्थ या कठोर नौकरी साइटें
IP56 इलेक्ट्रिकल सिस्टम और 14-कोर डस्ट कलेक्टर धूल, आर्द्र, या बीहड़ वातावरण में भरोसेमंद संचालन प्रदान करते हैं, पहनने और आंतरिक प्रणालियों की रक्षा करते हैं।
>> प्रश्न
Q1: JC106A के विशिष्ट अनुप्रयोग क्या हैं?
A1: JC106A ओपन-पिट माइनिंग, क्वारी ड्रिलिंग, इन्फ्रास्ट्रक्चर फाउंडेशन, ब्लास्टिंग होल और सिविल इंजीनियरिंग प्रोजेक्ट्स के लिए उपयुक्त है, जिसमें मध्यम-गहराई से ड्रिलिंग की आवश्यकता होती है।
Q2: क्या ड्रिलिंग की गहराई और छेद व्यास का समर्थन करता है?
A2: यह 21 मीटर की दूरी पर 21 मीटर तक गहरी है, जो 490 से 152 मिमी के छेद व्यास की सीमा के साथ, 4-इंच के DTH हथौड़ा के साथ संगत है।
Q3: क्या यह हार्ड रॉक फॉर्मेशन के लिए उपयुक्त है?
A3: हाँ। JC106A में 3500 N · M टॉर्क और 22 बार हवा के दबाव के साथ एक शक्तिशाली ईटन 6K रोटेशन मोटर है, जो हार्ड रॉक स्थितियों में कुशल ड्रिलिंग को सक्षम करता है।
Q4: मशीन कितनी ड्रिल रॉड ले जा सकती है?
A4: RIG 6+1 ड्रिल रॉड्स का समर्थन करता है, प्रत्येक 3 मीटर लंबी, φ64 या φ76 मिमी छड़ के लिए वैकल्पिक कॉन्फ़िगरेशन के साथ।
Q5: क्या इसे किसी एकल व्यक्ति द्वारा संचालित किया जा सकता है?
A5: हाँ। एकीकृत रियर कंट्रोल प्लेटफॉर्म और ऑटोमैटिक रॉड स्टोरेज सिस्टम सिंगल-ऑपरेटर को सुरक्षित और कुशल दोनों का उपयोग करते हैं।
Q6: किस तरह का इंजन और कंप्रेसर इसका उपयोग करता है?
A6: JC106A एक 206 kW युचाई डीजल इंजन द्वारा संचालित है। यह दो-चरण स्क्रू एयर कंप्रेसर के साथ मेल खाता है, जो 20-22 बार काम करने वाले दबाव में 15-18 मीटर/मिनट की आपूर्ति करता है।
Q7: धूल और जलरोधी सुरक्षा के लिए क्या उपाय हैं?
A7: मशीन में धूल के दमन के लिए 14-कोर Xuanhua धूल कलेक्टर और बेहतर पानी और धूल प्रतिरोध के लिए IP56- रेटेड आयातित विद्युत घटक शामिल हैं।
Q8: यह रिग ऑन-साइट कैसे मोबाइल है?
A8: JC106A को एक क्रॉलर चेसिस पर दोहरी गति गतिशीलता (1.5-3 किमी/घंटा) के साथ रखा गया है, जिससे यह किसी न किसी इलाके को कुशलता से नेविगेट करने की अनुमति देता है।
