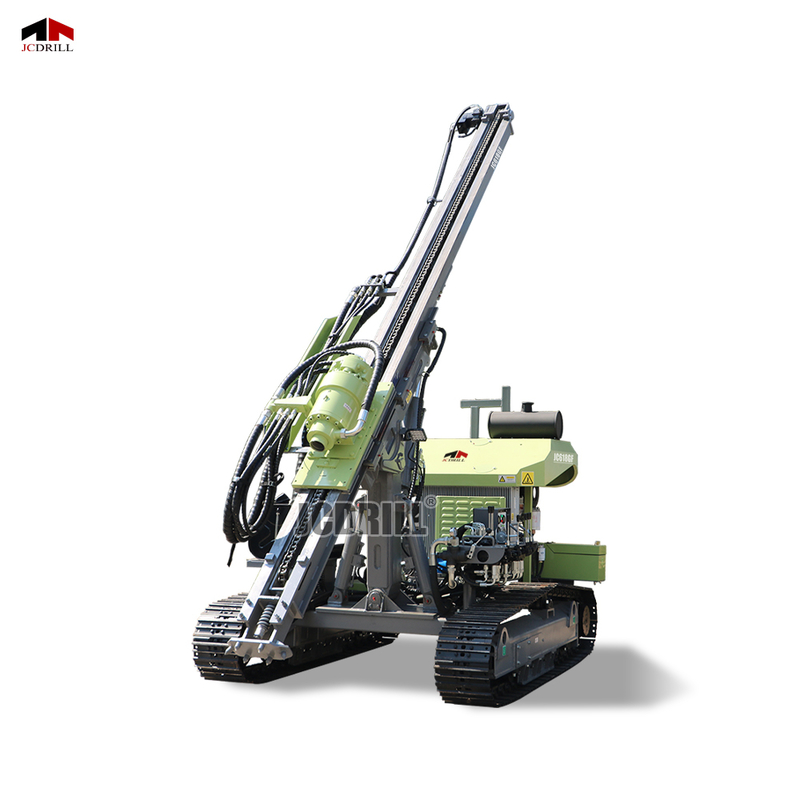

बहुमुखी वायवीय डीजल पावर डीटीएच और ऑगर ड्रिल सतह कॉम्पैक्ट ड्रिलिंग रिग

>> उत्पादों का वर्णन

>> विभिन्न ड्रिलिंग वातावरणों में लचीली तैनाती के लिए डिज़ाइन किया गया, JC618GF एक कॉम्पैक्ट लेकिन शक्तिशाली डाउन-द-होल ड्रिलिंग रिग है जो उथले बड़े व्यास वाले छेद अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसकी अनुकूलित संरचना और उच्च अनुकूलन क्षमता इसे नगरपालिका निर्माण के लिए आदर्श बनाती है, भूतापीय ड्रिलिंग, छोटे पैमाने पर खदानों, और पाइपलाइन नींव परियोजनाओं। JC618GF φ90 से φ400 मिमी तक व्यापक छेद व्यास रेंज का समर्थन करता है,इसे असंगठित परतों और मिश्रित संरचनाओं में अत्यधिक बहुमुखी बनाता हैअधिकतम 8000 एन.एम. का घूर्णन टोक़ और 80 आर.पी.एम. तक की समायोज्य घूर्णन गति के साथ, यह नियंत्रण और सटीकता बनाए रखते हुए बड़े छेद ड्रिलिंग के लिए स्थिर टोक़ आउटपुट प्रदान करता है।फ़ीड सिस्टम 3300 मिमी फ़ीड स्ट्रोक और 900 मिमी विस्तार के साथ एक मोटर चालित तंत्र का उपयोग करता है. यह
18kN की खिला बल और 20kN की उठाने बल प्रदान करता है, जो अस्थिर जमीन की स्थितियों में भी चिकनी छड़ी अग्रिम और वापस लेने की अनुमति देता है।रिग के कोर गति घटकों न्यूनतम यांत्रिक जटिलता के साथ विश्वसनीय प्रदर्शन के लिए विन्यस्त कर रहे हैं92 किलोवाट के YUNNEI YN48GBZ डीजल इंजन से संचालित, JC618GF ईंधन कुशल रहते हुए विश्वसनीय उत्पादन प्रदान करता है, जिसे 100 लीटर के ऑनबोर्ड ईंधन टैंक द्वारा समर्थित किया जाता है।यह बाहरी वायु कंप्रेसर प्रणालियों के साथ सहजता से मेल खाता है जिसके लिए 1.0-2.4MPa का दबाव और 15-50m3/min का वायु मात्रा, जो विभिन्न प्रकार के वायवीय सेटअप के साथ संगतता सुनिश्चित करती है।
छेद सीमाः 90-400 मिमी
छेद की गहराईः 10 मीटर

पूरी मशीन का वजन केवल 5.2 टन है, आसान परिवहन के लिए 6400 × 2200 × 2550 मिमी के कॉम्पैक्ट पदचिह्न के साथ। 0-2 किमी / घंटा की ट्रामिंग गति, 25 डिग्री चढ़ने की क्षमता,और 380 मिमी ग्राउंड क्लीयरेंस JC618GF मजबूत ऑफ-रोड क्षमता और सीमित या उग्र कार्यस्थल में गतिशीलता देते हैंपरिचालन दक्षता, स्थायित्व और बड़े छेद के ड्रिलिंग में लचीलापन पर ध्यान केंद्रित किया गया है।

>> पैरामीटर

>> विशेषताएं

>> नियंत्रण मंचः पीछे घुड़सवार केंद्रीकृत नियंत्रण प्रणाली सुव्यवस्थित संचालन की अनुमति देती है। अनुकूलित लेआउट ऑपरेटर दृश्यता और पहुंच में सुधार करता है,सीमित कार्य वातावरण में सुचारू कार्यप्रवाह सुनिश्चित करना.
>> पावर सिस्टमः 92 kW Yunnei YN48GBZ इंजन से लैस, स्थिर उत्पादन प्रदान करता है। 50 m3/min तक की हवा की मांग और 1.0- 2.4 MPa के दबाव सीमा के साथ,यह डीटीएच ड्रिलिंग की जरूरतों की एक विस्तृत श्रृंखला के लिए आसानी से अनुकूल है.
>> रोटरी और फ़ीड सिस्टमः उच्च टोक़ वाले रोटरी हेड 8000 N · m तक की गति प्रदान करते हैं, 80rpm तक की चर गति के साथ। मोटर चालित फ़ीड सिस्टम 3300 मिमी स्ट्रोक और 18 kN थ्रस्ट प्रदान करता है,नरम से मध्यम संरचनाओं में विश्वसनीय प्रवेश प्रदान करना.
गतिशीलता और संरचनाः 5.2 टन वजन और 380 मिमी जमीन की स्पष्टता के साथ कॉम्पैक्ट संरचना असमान इलाके में चपलता सुनिश्चित करती है।क्रॉलर-प्रकार का ड्राइव 2 किमी/घंटे की ट्रामिंग गति और 25° चढ़ाई क्षमता प्रदान करता है.
>> ड्रिलिंग क्षमताः दोहरी छड़ी व्यास विकल्पों (φ76 / φ89) के साथ φ90- 400 मिमी छेद व्यास का समर्थन करता है,फाउंडेशन या उथले पानी के कुएं परियोजनाओं में विभिन्न ड्रिलिंग कार्यों के लिए लचीला अनुकूलन करने में सक्षम.

>> आवेदन

नगरपालिका निर्माण और पाइपलाइन फाउंडेशन
JC618GF शहरी बुनियादी ढांचे के काम जैसे पाइप बिछाने, पुल के आधार और पोल नींव के लिए आदर्श है। इसका कॉम्पैक्ट 5.2 टी फ्रेम और φ90 ≈ 400 मिमी छेद व्यास सीमा इसे सीमित कार्यस्थलों में बड़े व्यास वाले छेद के लिए एकदम सही बनाती है.

उथले भूतापीय कुएं ड्रिलिंग
इसकी टोक़ स्थिरता और परिवर्तनीय गति वाले घुमावदार सिर भूतापीय गर्मी पंप प्रणालियों के लिए नरम से मिश्रित संरचनाओं में 10 मीटर तक की गहराई तक कुशल ड्रिलिंग की अनुमति देते हैं।

कृषि और ग्रामीण जल आपूर्ति परियोजनाएं
φ89 मिमी तक की रॉड संगतता और उच्च वायु प्रवाह अनुकूलन (15 ‰ 50 m3/min) के साथ, JC618GF ग्रामीण क्षेत्रों में उथले पानी के कुएं निर्माण के लिए उपयुक्त है, जिन्हें लागत प्रभावी, मोबाइल ड्रिलिंग उपकरण की आवश्यकता होती है।

छोटे पैमाने पर खदान संचालन
नरम और मध्यम कठोर खदानों में, JC618GF निष्कर्षण और विस्फोट तैयारी के लिए विश्वसनीय ओवरसाइज छेद गठन प्रदान करता है।

>> FAQ

Q1: JC618GF किस प्रकार के ड्रिलिंग अनुप्रयोगों के लिए उपयुक्त है?
A1: JC618GF नगरीय निर्माण, भूतापीय कुओं, पाइपलाइन नींव, ग्रामीण जल कुओं और छोटे खदानों जैसे उथले ड्रिलिंग अनुप्रयोगों के लिए आदर्श है।

प्रश्न 2: इस ड्रिलिंग टूल का अधिकतम छेद आकार क्या है?
ए 2: यह φ90 से φ400 मिमी तक के बड़े ड्रिलिंग रिग का समर्थन करता है, जिससे यह ओवरसाइज्ड उथले छेद के लिए सबसे बहुमुखी कॉम्पैक्ट रिग में से एक बन जाता है।

Q3: JC618GF कितनी गहराई तक ड्रिल कर सकता है?
A3: अधिकतम ड्रिलिंग गहराई 10 मीटर है, जो उथली नींव, भूतापीय और जल आपूर्ति अनुप्रयोगों के लिए आदर्श है।

प्रश्न 4: इसके लिए किस प्रकार के वायु कंप्रेसर की आवश्यकता है?
A4: JC618GF बाहरी वायु कंप्रेसरों के साथ संगत है जो 1.0-2.4 एमपीए के कार्य दबाव पर 1550 एम 3 / मिनट का वायु प्रवाह प्रदान करते हैं।

प्रश्न 5: किस प्रकार का इंजन रिग को संचालित करता है?
A5: रिग 92 kW YUNNEI YN48GBZ डीजल इंजन से लैस है, जो लंबी शिफ्ट के लिए 100 लीटर के ईंधन टैंक के साथ लगातार प्रदर्शन प्रदान करता है।

प्रश्न 6: घूर्णन टोक़ और वेग सीमा क्या है?
A6: घुमावदार सिर 8000 N·m तक का टोक़ प्रदान करता है और 80 आरपीएम तक की समायोज्य गति पर काम करता है, जो बड़े व्यास, कम गति वाले अनुप्रयोगों के लिए उपयुक्त है।

प्रश्न 7: क्या मशीन को ले जाना और चलाना आसान है?
उत्तरः हां, इसका परिवहन आकार 6400×2200×2550 मिमी, वजन 5.2 टन, 25° चढ़ने की क्षमता और ट्राम की गति 0°2 किमी/घंटा है। यह सड़क और ऊबड़ इलाके दोनों पर अत्यधिक गतिशील है।

Q8: किस छड़ी व्यास का समर्थन किया जाता है?
A8: रिग में φ76 mm और φ89 mm की छड़ें हैं, जिनमें से प्रत्येक की लंबाई 3 मीटर है, जिससे परियोजना-विशिष्ट आवश्यकताओं के लिए लचीला अनुकूलन संभव हो जाता है।
