| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JC712 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |
>> उत्पादों का वर्णन

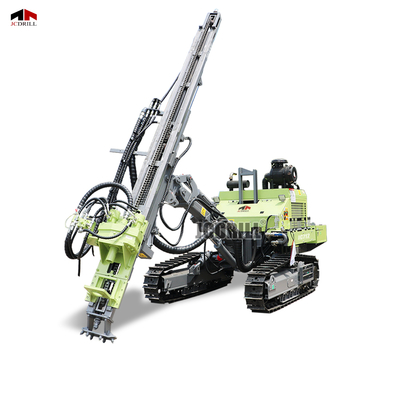

उन्नत परिचालन लचीलापन के साथ मध्यम गहराई की ड्रिलिंग के लिए डिज़ाइन किया गया, JC712 35 मीटर तक की ड्रिलिंग गहराई का समर्थन करता है, जो भूवैज्ञानिक स्थितियों की एक विस्तृत श्रृंखला को पूरा करता है।इसकी अनुकूलन योग्य ड्रिलिंग रॉड लंबाई (2000 मिमी या 3000 मिमी) और φ90 से 140 मिमी तक के छेद व्यास रेंज निर्माण के लिए बहुमुखी समाधान प्रदान करते हैंइस रिग में 12 कोर की सूखी प्रकार की धूल संग्रह प्रणाली है।वायुमंडलीय कणों को कम से कम करके पर्यावरण अनुपालन और ऑपरेटरों की सुरक्षा में सुधार. मशीन के मजबूत निर्माण और उपयोगकर्ता के अनुकूल नियंत्रण इंटरफ़ेस के साथ संयुक्त, JC712 एक विश्वसनीय बनाता है। 5.3 टन के कुल वजन और 5550 × 2290 × 2600 मिमी के कॉम्पैक्ट परिवहन आयामों के साथ,JC712 उत्कृष्ट गतिशीलता और साइट पहुंच प्रदान करता हैइसकी 35° चढ़ने की क्षमता और 450 मिमी की जमीन से दूरी कठिन इलाके में काम करने की अनुमति देती है, जबकि वैकल्पिक लिंच जोड़ती है।रिग 140rpm तक की चर गति पर 2500N · m का एक शक्तिशाली अधिकतम घूर्णन टोक़ प्रदान करता है, जिससे चट्टानों में कुशल प्रवेश और स्थिर छेद निर्माण सुनिश्चित होता है।मजबूत हाइड्रोलिक तेल सिलेंडर फ़ीड सिस्टम 3340 मिमी स्ट्रोक और 900 मिमी विस्तार के साथ 15kN फ़ीडिंग बल और 25kN उठाने की क्षमता प्रदान करता है, ड्रिलिंग के दौरान चिकनी और नियंत्रित रॉड हैंडलिंग की अनुमति देता है। एक विश्वसनीय Yuchai YC4A100-T20 डीजल इंजन द्वारा संचालित 70kW के नामित,JC712 70 लीटर ईंधन टैंक द्वारा समर्थित शक्ति और ईंधन दक्षता संतुलनइसकी वायवीय प्रणाली के लिए एक वायु कंप्रेसर की आवश्यकता होती है, जो 0.7-1.8MPa पर 10-18m3/min की आपूर्ति करने में सक्षम है, जो विभिन्न प्रकार की वायु आपूर्ति स्थितियों के लिए उपयुक्त है।कुशलता का विकल्प, स्वच्छ और लचीला ड्रिलिंग ऑपरेशन।
>> पैरामीटर
| विनिर्देश | इकाई | JC712 |
| ड्रिलिंग विनिर्देश | ||
| छेद की गहराई | m | 35 |
| छेद का व्यास | मिमी | φ90- 140 |
| ड्रिलिंग रॉड व्यास | φ64 | |
| ड्रिलिंग रॉड की लंबाई | 2000/ 3000 मिमी | |
| डीटीएच हथौड़ा आकार | इंच | 3" / 4" |
| रोटेशन | ||
| अधिकतम घुमावदार टोक़ | N·m | 2500 |
| घूर्णन गति | आरपीएम | 0 ¢ 140 |
| उठाने की शक्ति | kN | 25 |
| फ़ीड सिस्टम | ||
| फ़ीड का प्रकार | तेल सिलेंडर | |
| फ़ीड स्ट्रोक | मिमी | 3340 |
| फ़ीड विस्तार | मिमी | 900 |
| फ़ीडिंग बल | kN | 15 |
| इंजन | ||
| इंजन का ब्रांड | युचाई | |
| इंजन मॉडल | YC4A100-T20 | |
| नामित शक्ति | किलोवाट | 70 |
| ईंधन टैंक क्षमता | L | 70 |
| वायु कंप्रेसर | ||
| कार्य दबाव | एमपीए | 0.7 ¢1.8 |
| हवा की खपत | m3/मिनट | 10 ¢ 18 |
| वजन और आयाम | ||
| वजन | किलो | 5278 |
| परिवहन आयाम (एल × डब्ल्यू × एच) | मिमी | 5550 × 2290 × 2600 |
| सामान्य विनिर्देश | ||
| ट्राम की गति | किमी/घंटा | ०२ |
| चढ़ाई क्षमता | ° | 35 |
| ग्राउंड क्लीयरेंस | मिमी | 450 |
| लिंच | वैकल्पिक | |
| संकलन विधि | 12 कोर ड्राई टाइप | |
>> विशेषताएं
>> नियंत्रण प्रणालीः सहज रूप से तैयार किए गए एकीकृत पीछे के नियंत्रण कक्ष से ड्रिलिंग संचालन सरल हो जाता है।उपयोगकर्ता केंद्रित डिजाइन जटिल कार्यों के दौरान आरामदायक हैंडलिंग और मूल नियंत्रणों तक आसान पहुंच सुनिश्चित करता है.
>> पावर सिस्टम: 70 kW Yuchai YC4A100-T20 इंजन से लैस। विभिन्न चट्टान परतों में 3 और 4 इंच के हथौड़ों दोनों के साथ लचीली संगतता के लिए 10-18m3/min वायु प्रवाह और 0.7-1.8 MPa दबाव को जोड़ती है।
>> रोटेशन और फ़ीड तंत्रः दोहरी मोटर वाले घूर्णी सिर चिकनी हाइड्रोलिक दोहरी गति वाले शिफ्टिंग के साथ 2500N·m तक का टॉर्क प्रदान करते हैं।तेल सिलेंडर फ़ीड सिस्टम स्थिर छेद बनाने की दक्षता के लिए 3340 मिमी स्ट्रोक और 15kN धक्का बल प्रदान करता है.
>> ड्रिलिंग लचीलापनः φ90-140mm छेद व्यास के साथ φ64 छड़ें 2000mm या 3000mm लंबाई में समर्थन करता है, विभिन्न इलाके और अंतरिक्ष की सीमाओं के लिए अनुकूलन योग्य विन्यास प्रदान करता है।
गतिशीलता और रखरखावः कठोर अंडरवियर एक कंप्रेसर को खींचते समय भी 35° चढ़ने की क्षमता सुनिश्चित करता है।5278 किलोग्राम की कॉम्पैक्ट संरचना के साथ सुव्यवस्थित हुड डिजाइन चुनौतीपूर्ण कार्य स्थलों पर परिवहन और रखरखाव को आसान बनाता है
>> आवेदन
शहरी और उपनगरीय क्षेत्रों में फाउंडेशन ड्रिलिंग
35 मीटर तक की ड्रिलिंग गहराई और लचीले रॉड विकल्पों (φ64×2000/3000 मिमी) के साथ, जेसी712 आवासीय, वाणिज्यिक और नगरपालिका नींव कार्यों के लिए आदर्श है।5 मीटर की परिवहन लंबाई) और शक्तिशाली टोक़ इसे सीमित स्थान वाले कार्यों के लिए उपयुक्त बनाते हैं जैसे कि तहखाने की लंगर लगाना या माइक्रो पाइलिंग.
मिश्रित भूमि स्थितियों में जल कुएं ड्रिलिंग
JC712 को φ90~140 मिमी के बोरहोल के लिए अनुकूलित किया गया है, जिससे यह नरम ओवरलोड और हार्ड रॉक दोनों संरचनाओं में उथले से मध्यम गहराई के पानी के लिए एक विश्वसनीय समाधान बन जाता है।इसके 70 किलोवाट के डीजल इंजन और 2500 N·m का घूर्णन टोक़ चुनौतीपूर्ण परतों में भी स्थिर प्रवेश सुनिश्चित करते हैं.
भूतापीय ताप पंप के छेद
दो-स्पीड रोटेशन और वायु कंप्रेसर संगतता (1018 m3/min 0.7~1.8 MPa पर) भूतापीय लूप प्रतिष्ठानों के लिए कुशल और स्वच्छ ड्रिलिंग की अनुमति देती है।शुष्क प्रकार का 12 कोर वाला धूल संकलक पर्यावरण सुरक्षा में सुधार करता है, विशेष रूप से आवासीय ड्रिलिंग संचालन में।
ढलान को स्थिर करना और मिट्टी को नाखून देना
इसके 3340 मिमी के फीड स्ट्रोक और 35 डिग्री की चढ़ाई की क्षमता के लिए धन्यवाद, JC712 पहाड़ी या अस्थिर इलाके में उत्कृष्ट है। यह मिट्टी की नाखून लगाने, ढलान संरक्षण,और राजमार्गों जैसे बुनियादी ढांचा सुदृढीकरण परियोजनाओं में लंगर छेद ड्रिलिंग, बांध, और रेलवे।
>> FAQ
Q1: JC712 किस ड्रिलिंग अनुप्रयोग के लिए सबसे उपयुक्त है?
A1: JC712 को मध्यम गहराई के ड्रिलिंग कार्यों के लिए डिज़ाइन किया गया है जिसमें पानी के कुएं ड्रिलिंग, भूतापीय ड्रिलिंग, फाउंडेशन ढेर और ढलान स्थिरीकरण परियोजनाएं शामिल हैं।
Q2: अधिकतम ड्रिलिंग गहराई और छेद व्यास क्या समर्थित है?
A2: यह 35 मीटर की गहराई और φ90 मिमी से φ140 मिमी तक के छेद व्यास का समर्थन करता है, जो 3 "या 4" डीटीएच हथौड़ों के साथ संगत है।
प्रश्न 3: क्या रिंग पहाड़ी या असमान इलाके में इस्तेमाल के लिए उपयुक्त है?
A3: हाँ, 35° चढ़ने की क्षमता और 450 मिमी की जमीन से दूरी के साथ, यह असमान इलाके और असमान कार्य स्थलों पर अच्छा प्रदर्शन करता है।
Q4: किस प्रकार के वायु कंप्रेसर को काम करने के लिए आवश्यक है?
A4: JC712 के लिए एक वायु कंप्रेसर की आवश्यकता होती है जो 0.7MPa के काम के दबाव पर 1018 m3/min का वायु प्रवाह प्रदान करता है।
Q5: क्या रिग में धूल संग्रह प्रणाली शामिल है?
A5: हां, यह स्वच्छ संचालन और बेहतर पर्यावरण अनुपालन सुनिश्चित करने के लिए 12 कोर के सूखे प्रकार के धूल कलेक्टर से लैस है।
Q6: ऑपरेशन के दौरान ड्रिलिंग रॉड को कैसे संभाला जाता है?
A6: इसमें 3340 मिमी के स्ट्रोक और 900 मिमी के एक्सटेंशन के साथ तेल सिलेंडर फीड सिस्टम का उपयोग किया जाता है, जिससे रड को आसानी से डाला और निकाला जा सकता है।
प्रश्न 7: विद्युत प्रणाली का विन्यास क्या है?
A7: रिग 70 किलोवाट के Yuchai YC4A100-T20 डीजल इंजन से संचालित है, जिसमें 70 लीटर का ईंधन टैंक है, जो शक्ति और ईंधन दक्षता के बीच संतुलन प्रदान करता है।
प्रश्न 8: क्या रिग के साथ एक लिंच शामिल है?
A8: एक लिंच एक वैकल्पिक सुविधा के रूप में उपलब्ध है और विशिष्ट ड्रिलिंग आवश्यकताओं के आधार पर कॉन्फ़िगर किया जा सकता है।
