| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | JC843 |
| एमओक्यू: | 1 Set |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | L/C,T/T,D/A,D/P,Western Union |
| आपूर्ति करने की क्षमता: | 20Sets Per Month |
>> उत्पादों का वर्णन

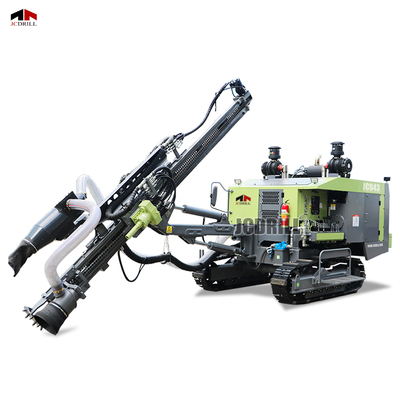

JC843 को मध्यम गहराई की परियोजनाओं में सटीक ड्रिलिंग के लिए डिज़ाइन किया गया है, स्थिर और कुशल छेद गठन प्राप्त करने के लिए उन्नत फीड तकनीक के साथ मजबूत शक्ति का संयोजन।21 मीटर तक की ड्रिलिंग गहराई और φ90 और 115 मिमी के बीच छेद व्यास के लिए डिज़ाइन किया गया, यह मध्यम चट्टान की स्थिति में निरंतर प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।रिग की घूर्णन प्रणाली में ईटन 2K श्रृंखला मोटर है जो 2200N·m तक का टोक़ और 0 से 100rpm तक की चर गति प्रदान करता है, नियंत्रित ड्रिलिंग गतिशीलता प्रदान करता है। इसकी फ़ीड सिस्टम एक मोटर चालित श्रृंखला तंत्र का उपयोग करता है जो 3400 मिमी स्ट्रोक और 1100 मिमी विस्तार के साथ चिकनी, विश्वसनीय फ़ीड गति सुनिश्चित करता है,12kN के अधिकतम फ़ीड बल और 1m/s तक की फ़ीड गति लागू करने में सक्षमउच्च उत्पादन 162kW Yuchai डीजल इंजन द्वारा संचालित, JC843 एक दो-चरण संपीड़न हवा प्रणाली को एकीकृत करता है जो 1.8MPa के कार्य दबाव पर 15m3/min प्रदान करता है,छेद के नीचे हथौड़ा दक्षता के लिए वायवीय ऊर्जा का अनुकूलनरिग की उच्च शक्ति वाली स्टील फीड बीम और टिकाऊ फ्रेम निर्माण भारी कार्यभार के तहत परिचालन स्थिरता और दीर्घायु को बढ़ाता है। 9.5 टन वजन और 8400 × 2300 × 2400 मिमी का माप,रिग पर्याप्त शक्ति को प्रबंधनीय परिवहन आकार के साथ संतुलित करता है. 3 किमी/घंटा (तेज) और 1.5 किमी/घंटा (धीमी) की ट्रामिंग गति के साथ, जेसी843 साइट गतिशीलता की मांगों के लिए अच्छी तरह से अनुकूल है। 12-कोर ड्राई-टाइप धूल कलेक्टर साइट पर हवा की गुणवत्ता और रखरखाव सुविधा में सुधार करता है।QIANGTIAN नियंत्रण वाल्व और आयातित IP56 रेटेड विद्युत घटकों को शामिल करना, JC843 सटीक हाइड्रोलिक नियंत्रण और मजबूत पर्यावरण संरक्षण की गारंटी देता है।
>> पैरामीटर
| विनिर्देश | इकाई | JC843 |
| ड्रिलिंग विनिर्देश | ||
| छेद की गहराई | m | 21 |
| ड्रिलिंग व्यास | मिमी | φ90 ¥115 |
| ड्रिलिंग रॉड | φ64 मिमी | |
| × 3000 मिमी | ||
| डीटीएच हथौड़ा आकार | इंच | 3" |
| ड्रिल बिट | मिमी | 90 |
| रोटेशन | ||
| रोटरी टॉर्क | N·m | 2200 |
| घूर्णन गति | आरपीएम | 0 ¢ 100 |
| अधिकतम भारोत्तोलन बल | kN | 18 |
| घुमावदार मोटर | ईटन 2K श्रृंखला | |
| फ़ीड सिस्टम | ||
| फ़ीड विधि | मोटर + चेन ड्राइव | |
| फ़ीड स्ट्रोक | मिमी | 3400 |
| फ़ीड विस्तार | मिमी | 1100 |
| अधिकतम। फ़ीडिंग बल | kN | 12 |
| अधिकतम फ़ीड गति | एम/एस | 1 |
| फ़ीड बीम | उच्च शक्ति वाले स्टील के बीम | |
| इंजन | ||
| इंजन का ब्रांड | युचाई | |
| इंजन प्रकार | डीजल इंजन | |
| नामित शक्ति | किलोवाट | 162 |
| वायु कंप्रेसर | ||
| कार्य दबाव | एमपीए | 1.8 |
| हवा की खपत | m3/मिनट | 15 |
| कंप्रेसर का प्रकार | दो-चरण संपीड़न | |
| वजन और आयाम | ||
| वजन | t | 9.5 |
| परिवहन आयाम (एल × डब्ल्यू × एच) | मिमी | 8400 × 2300 × 2400 |
| सामान्य विनिर्देश | ||
| ट्राम की गति | किमी/घंटा | तेज़ः 3 / धीमीः 1.5 |
| धूल संकलक | 12 कोर ड्राई टाइप | |
| नियंत्रण वाल्व | किंग्तियन | |
| विद्युत प्रणाली | आयातित घटक, IP56 वाटरप्रूफ/डस्टप्रूफ | |
>> विशेषताएं
>> नियंत्रण प्रणाली: पीछे से लगे नियंत्रण कंसोल में एक केंद्रीकृत पैनल में ड्रिलिंग, ट्रॅमिंग और सिस्टम मॉनिटरिंग को एकीकृत किया गया है।दोष अलर्ट, और परिचालन प्रतिक्रिया सुरक्षा और कार्यप्रवाह दक्षता में सुधार।
>> पावर एंड एयर सिस्टमः विश्वसनीय, ईंधन-कुशल प्रदर्शन के लिए 162 kW Yuchai टर्बोचार्ज डीजल इंजन द्वारा संचालित। एक दो-चरण कंप्रेसर प्रणाली के साथ जोड़ा गया जो 1.8 एमपीए पर 15 एम 3 / मिनट प्रदान करता है,मांगपूर्ण डीटीएच संचालन के लिए लगातार उच्च दबाव उत्पादन सुनिश्चित करना.
>> रोटेशन और फीडिंग यूनिट: ईटन 2K सीरीज मोटर 0 ̊100 आरपीएम से एक स्टेपलेस स्पीड रेंज के साथ 2200 एन · एम तक टॉर्क प्रदान करता है। मल्टी-गियर रोटरी हेड विविध भूवैज्ञानिक परिस्थितियों के अनुकूल है।श्रृंखला संचालित खिला प्रणाली मजबूत के लिए 3400 मिमी स्ट्रोक और 1100 मिमी विस्तार प्रदान करता है, स्थिर धक्का और खींच बल।
>> ड्रिलिंग संरचनाः φ64×3000 मिमी ड्रिल रॉड और 3 "डीटीएच हथौड़ों के साथ संगत, φ90~115 मिमी से 21 मीटर की गहराई तक ड्रिलिंग छेद का समर्थन करता है।मजबूत उच्च शक्ति वाले स्टील फीड बीम कंपन को कम करता है और कठिन वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करता है.
गतिशीलता और धूल नियंत्रणः मजबूत साइट अनुकूलन और दोहरी गति वाले ट्रामिंग के लिए क्रॉलर चेसिस से लैस (फास्टः 3 किमी/घंटा, स्लोः 1.5 किमी/घंटा) ।एकीकृत 12-कोर सूखी प्रकार के धूल कलेक्टर प्रभावी कण निस्पंदन सुनिश्चित करता है, शहरी या बंद ड्रिलिंग साइटों में स्वच्छ हवा और सुरक्षित संचालन का समर्थन करता है।
>> आवेदन
JC843 मध्यम गहराई वाली चट्टानों की ड्रिलिंग परियोजनाओं के लिए डीटीएच क्रॉलर ड्रिलिंग रिग
जेसी843 को मध्यम गहराई की चट्टानों में सटीक ड्रिलिंग के लिए डिज़ाइन किया गया है, जो सतह खनन, खदान विस्फोट, भूतापीय अन्वेषण और नगरपालिका बुनियादी ढांचा नींव परियोजनाओं के लिए आदर्श है।ड्रिलिंग की गहराई 21 मीटर तक और छेद व्यास φ90 से 115 मिमी तक, यह जटिल इलाकों में गतिशीलता और स्थिरता दोनों की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
अपने 162kW Yuchai डीजल इंजन और एक दो चरण 15m3/min @ 1.8MPa हवा कंप्रेसर के लिए धन्यवाद, JC843 डाउन-द-होल (DTH) ड्रिलिंग के लिए लगातार प्रदर्शन प्रदान करता है,यहां तक कि कठोर या टूट पत्थर परतों में.
ईटन 2K सीरीज की रोटरी मोटर विभिन्न भूगर्भीय परिस्थितियों के अनुकूल, 0 ′′ 100 आरपीएम से परिवर्तनीय गति के साथ 2200 एन · एम टॉर्क प्रदान करती है।श्रृंखला संचालित फ़ीड सिस्टम और उच्च शक्ति वाले स्टील फ़ीड बीम न्यूनतम कंपन के साथ कुशल और सटीक बोरहोल गठन सुनिश्चित करते हैं.
JC843 आमतौर पर निम्नलिखित में तैनात किया जाता हैः
खुले और भूमिगत खनन
जल विद्युत लंगर और ढलान स्थिरता
निर्माण स्थलों में विस्फोट छेद की तैयारी
भूगर्भीय और जल विज्ञान सर्वेक्षण ड्रिलिंग
कठोर चट्टानों में पानी के लिए कुँए खोदना
इसकी दो-गति क्रॉलर प्रणाली और एकीकृत सूखी प्रकार के धूल कलेक्टर इसे शहरी निर्माण क्षेत्रों, पर्यावरण के प्रति संवेदनशील क्षेत्रों,और दूरस्थ ड्रिलिंग साइटों जहां विश्वसनीयता, धूल नियंत्रण, और शक्ति महत्वपूर्ण हैं।
>> FAQ
Q1: JC843 के लिए अधिकतम ड्रिलिंग गहराई और व्यास क्या है?
A: JC843 φ90 से φ115 मिमी तक के छेद व्यास के साथ 21 मीटर तक की ड्रिलिंग गहराई का समर्थन करता है, φ64 × 3000 मिमी ड्रिल रॉड और 3-इंच डीटीएच हथौड़ा का उपयोग करता है।
Q2: JC843 किस प्रकार के इंजन और कंप्रेसर का उपयोग करता है?
उत्तर: यह 162 किलोवाट के युचाई टर्बोचार्ज डीजल इंजन से संचालित है और इसमें दो-चरण वाला एयर कंप्रेसर है जो 1.8 एमपीए पर 15 एम3/मिनट की आपूर्ति करता है, जो निरंतर उच्च दबाव डीटीएच ड्रिलिंग के लिए उपयुक्त है।
Q3: क्या JC843 कठोर चट्टानों के लिए उपयुक्त है?
A: हाँ, JC843 मध्यम से कठोर चट्टान संरचनाओं के लिए डिज़ाइन किया गया है, एक उच्च टोक़ ईटन 2K घूर्णी मोटर (2200 N·m) और परिवर्तनीय गति (0~100 rpm) से लैस है,उच्च संपीड़न शक्ति वाले चट्टानों के लिए आदर्श.
प्रश्न 4: फीडिंग सिस्टम कैसे कॉन्फ़िगर किया गया है?
उत्तरः इसमें 3400 मिमी के स्ट्रोक और 1100 मिमी के फीड एक्सटेंशन के साथ चेन-ड्राइव फीड मैकेनिज्म का उपयोग किया जाता है, जो 12 kN तक फीडिंग फोर्स देने में सक्षम है, जिससे स्थिर और कुशल पुश-ट्रैक ऑपरेशन सुनिश्चित होता है।
प्रश्न 5: ट्राम की गति क्या है और रिग कितना गतिशील है?
उत्तरः JC843 को क्रॉलर चेसिस पर लगाया गया है जिसमें दो गति गतिशीलता हैः 3 किमी/घंटा (तेज) और 1.5 किमी/घंटा (धीमी) है, जो विभिन्न इलाकों में विश्वसनीय रीपोजिशनिंग की अनुमति देता है।
प्रश्न 6: क्या इसमें धूल नियंत्रण सुविधाएं हैं?
उत्तर: हां, यह 12 कोर के सूखे प्रकार के धूल संकलक प्रणाली से लैस है जो वायुजनित कणों को कम करता है और शहरी या बंद कार्यस्थल पर्यावरण मानकों को पूरा करता है।
Q7: JC843 आमतौर पर किस प्रकार की परियोजनाओं के लिए उपयोग किया जाता है?
उत्तरः JC843 का व्यापक रूप से खदान विस्फोट, नींव लंगर, खनन संचालन, जल कुएं ड्रिलिंग और भूतापीय अन्वेषण में उपयोग किया जाता है,विशेष रूप से जहां मध्यम ड्रिलिंग गहराई और उच्च वायु दबाव की आवश्यकता होती है.
