| ब्रांड नाम: | JCDRILL |
| मॉडल संख्या: | जेकेडी सीरीज |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 20 सेट |

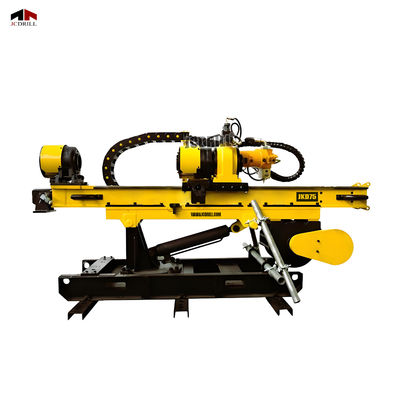

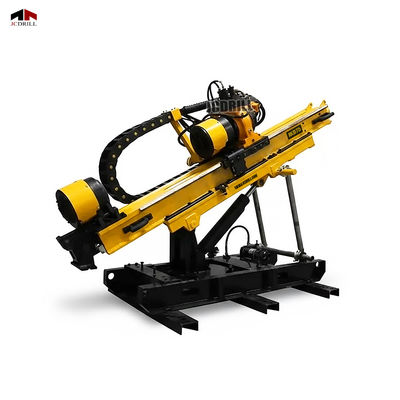

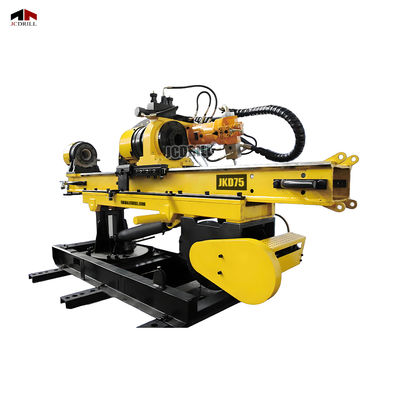

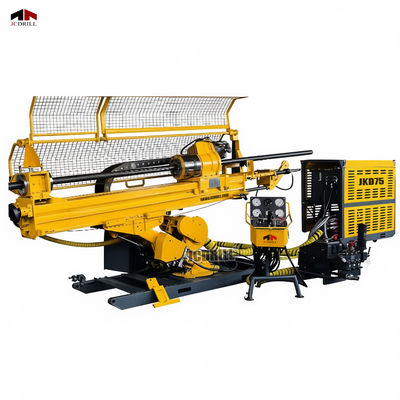

जेकेडी श्रृंखला सुरंग कोर ड्रिलिंग रिग में सभी क्षेत्रों, सभी दिशाओं और सभी कोणों में व्यापक ड्रिलिंग निर्माण की विशेषताएं हैं, और यह सतह ड्रिलिंग, सुरंग ड्रिलिंग, सुरंग निर्माण और उन्नत भविष्यवाणी जैसे विभिन्न उद्देश्यों के लिए उपयुक्त है।
जेकेडी श्रृंखला ड्रिलिंग रिग अंतरराष्ट्रीय स्तर पर उन्नत बुद्धिमान नियंत्रण तकनीक को अपनाती है, जो ऊर्जा दक्षता और सुरक्षा नियंत्रण, स्वचालन प्रबंधन इत्यादि जैसे कई कार्यात्मक विस्तार प्राप्त कर सकती है। विभिन्न आवश्यकताओं के अनुसार, इलेक्ट्रिक या डीजल बिजली इकाइयों का चयन किया जा सकता है (एकल समूह या रूपांतरण, बहु समूह)। हाइड्रोलिक स्वचालित पोजिशनिंग सिस्टम, ड्रिलिंग मुद्रा को जल्दी और सटीक रूप से समायोजित करता है, आसानी से 360 डिग्री ड्रिलिंग प्राप्त करता है। अनुकूलित डिज़ाइन, चतुर संरचना, कॉम्पैक्ट लेआउट, संकीर्ण कार्य स्थानों के लिए अधिकतम अनुकूलनशीलता, निर्माण के लिए सुविधाजनक। उन्नत उत्पादन तकनीक, उत्कृष्ट विनिर्माण और उत्कृष्ट प्रदर्शन।
पावर हेड क्लासिक डिजाइन को अपनाता है, जिसमें थ्रू-होल चक और पूरी संरचना के रूप में घूमने वाली इकाई होती है, जो ड्रिलिंग रिग की कार्यक्षमता और विश्वसनीयता को पूरी तरह से सुनिश्चित करती है। गियर ट्रांसमिशन और परिवर्तनीय गति तंत्र, लगातार समायोज्य गति के साथ। पर्याप्त स्नेहन सुनिश्चित करने और घटकों के सेवा जीवन में सुधार करने के लिए पावर हेड एक स्वतंत्र स्नेहन प्रणाली से सुसज्जित है।
| तकनीकी मापदण्ड | जेकेडी45 | जेकेडी55 | जेकेडी75 | जेकेडी90 |
|---|---|---|---|---|
| छेद दीया. | डी | एच | यू | डी | एच | यू | डी | एच | यू | डी | एच | यू |
| 95(मुख्यालय) | 350 मी | 300 मीटर | 200 मीटर | 450मी | 400मी | 200 मीटर | 600 मी | 500 मीटर | 200 मीटर | |
| 75(एनक्यू) | 400मी | 300 मीटर | 150 मीटर | 500 मीटर | 400मी | 200 मीटर | 700मी | 500 मीटर | 300 | 1000 मी | 600 मी | 300 |
| 59(बीक्यू) | 450मी | 350 मी | 200 मीटर | 700मी | 550 मी | 350 मीटर | 900मी | 650 मी | 400 मीटर | 1200 मी | 800 मीटर | 400 मीटर |
| 46(एक्यू) | 500 मीटर | 400मी | 300 | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| विद्युत प्रणाली | ||||
| मूल्यांकित शक्ति | 45 किलोवाट | 55 किलोवाट | 75 किवॉ | 90 किलोवाट |
| मुख्य पंप का अधिकतम प्रवाह | 100L/मिनट | 100L/मिनट | 140 लीटर/मिनट | 140 लीटर/मिनट |
| मुख्य पंप का अधिकतम दबाव | 20 एमपीए | 45MPa | 25 एमपीए | 30 एमपीए |
| घूमने वाला सिर | ||||
| अधिकतम. घूर्णन गति | 1000 rpm | 1000 rpm | 1000 rpm | 1000 rpm |
| अधिकतम टौर्क | 660Nm | 700Nm | 1000Nm | 1300Nm |
| मस्त | ||||
| फ़ीड की लंबाई | 1600 मिमी | 1600 मिमी | 1600 मिमी | 1600 मिमी |
| पुश डाउन क्षमता | 65KN | 65KN | 65KN | 65KN |
| वापस खींचने की क्षमता | 65KN | 90KN | 120KN | 120KN |
| फ़ीड गति | 0.5 मी/से | 0.5 मी/से | 0.5 मी/से | 0.5 मी/से |
| हाइड्रोलिक क्लैंप | ||||
| छेद के माध्यम से | 97 मिमी | 97 मिमी | 97 मिमी | 97 मिमी |
| अक्षीय क्लैम्पिंग बल | 90KN | 90KN | 90KN | 110KN |
| रस्सी चरखी | ||||
| रस्सी क्षमता (एम) | 25 | 25 | 25 | 25 |
| तार रस्सी व्यास | φ6मिमी | φ6मिमी | φ6मिमी | φ6मिमी |
| काम के दबाव में अंतर | 10 एमपीए | 10 एमपीए | 10 एमपीए | 15 एमपीए |
| ब्रेक खोलने का दबाव | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa |
| अधिकतम प्रवाह | 80 लीटर/मिनट | 80 लीटर/मिनट | 80 लीटर/मिनट | 140 लीटर/मिनट |
| मोटर मॉडल | R2K-80 | R2K-80 | R2K-80 | एचएमटी315 |
| वज़न | ||||
| कुल वजन | 2100 किग्रा | 2300 किग्रा | 2370 किग्रा | 2750 किग्रा |
बुद्धिमान हाइड्रोलिक नियंत्रण प्रणाली, तर्क नियंत्रण प्राप्त करने के लिए घटक कार्रवाई। सटीक और लचीले उपकरण नियंत्रण के साथ पायलट हाइड्रोलिक प्रणाली आसान और मुफ़्त, आरामदायक और सुरक्षित है। लोड संवेदनशील चर हाइड्रोलिक प्रणाली, उच्च ऊर्जा दक्षता गुणांक, संतुलित और स्थिर बिजली वितरण। वैश्विक प्रथम-पंक्ति ब्रांडों के अनुकूलित हाइड्रोलिक घटकों में उत्कृष्ट प्रदर्शन और उच्च विश्वसनीयता है।
इलेक्ट्रिक मोटर एक दोहरे परिवर्तनीय विस्थापन पंप, एक 230L तेल टैंक, साथ ही सक्शन और रिटर्न ऑयल फिल्टर से सुसज्जित है। हाइड्रोलिक तेल को वॉटरकूल्ड कूलर का उपयोग करके ठंडा किया जाता है, और एक इलेक्ट्रिक ईंधन पंप भी सुसज्जित है। IP66 सुरक्षा स्तर के साथ, यह उच्च तापमान, उच्च आर्द्रता और उच्च संक्षारण वाले कठोर कार्य वातावरण के लिए उपयुक्त है। डैनफॉस मुख्य पंप और सहायक पंप, परिवर्तनीय हाइड्रोलिक प्रणाली, लोड-सेंसिंग नियंत्रण।
उच्च शक्ति वाले मिश्र धातु इस्पात या उच्च गुणवत्ता वाले कार्बन स्टील को एक साथ वेल्ड करके बनाया गया है, संरचना स्थिर समर्थन और मजबूत भार-वहन क्षमता के साथ यांत्रिक रूप से अनुकूलित है। ड्रिलिंग की गुणवत्ता सुनिश्चित करने के लिए सटीक मार्गदर्शन के साथ, ब्रैकेट और स्लाइड के बीच की संभोग सतह को सटीक रूप से मशीनीकृत किया जाता है। व्यापक अनुकूलनशीलता, जटिल कामकाजी परिस्थितियों के लिए लचीला अनुकूलन। सुरक्षित और विश्वसनीय, कठोर वातावरण के अनुकूल। आसान स्थापना और रखरखाव, उच्च कार्य कुशलता।
छेद चक डिजाइन, कॉम्पैक्ट संरचना, कनाडा में अनुकूलित उत्पादन के माध्यम से। छेद क्षमता, यांत्रिक क्लैम्पिंग, हाइड्रोलिक नियंत्रण खोलने, स्थिर, लचीली और सटीक कार्रवाई के माध्यम से मुख्यालय। पावर हेड से जुड़ने के लिए अद्वितीय बाहरी कनेक्शन मोड को अपनाया जाता है, जो त्वरित डिस्सेप्लर और रखरखाव के लिए सुविधाजनक है।
सामान्य रूप से बंद ड्रिल रॉड ग्रिपर मोल्ड स्प्रिंग क्लैंपिंग और हाइड्रोलिक ओपनिंग को अपनाता है। जब हाइड्रोलिक सिस्टम दबाव खो देता है, तो यह जल्दी और स्वचालित रूप से बंद हो सकता है, ड्रिल रॉड को सुरक्षित और विश्वसनीय रूप से जकड़ सकता है। उच्च स्वचालन स्तर, उत्कृष्ट परिचालन दक्षता, क्लैंपिंग और रिलीजिंग क्रियाओं के स्वचालित नियंत्रण को प्राप्त करने के लिए ड्रिल की मुख्य नियंत्रण प्रणाली से जुड़ने में सक्षम। ड्रिलिंग गुणवत्ता सुनिश्चित करने के लिए सटीक मार्गदर्शन।
